Casa /Prodotti/Sistema di trasmissione di WDM/Amplificatore ottico a linea DWDM EDFA Card Booster per il sistema WDM a banda C a 48 onde

Amplificatore ottico a linea DWDM EDFA Card Booster per il sistema WDM a banda C a 48 onde

1pc
MOQ
Negoziabile
prezzo
Amplificatore ottico a linea DWDM EDFA Card Booster per il sistema WDM a banda C a 48 onde
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Carta di amplificatore in fibra dopata con erbio
Applicazione: Sistema di DWDM
Classificazione: BA, LA, PA
Lunghezza d'onda: C-band, massimo 48 canali
Evidenziare:

Amplificatore ottico di linea per il sistema WDM

,

Line Optical Amplifier For WDM System
Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Olycom
Numero di modello: OM3800-EDFA
Documento: DWDM OTN SYSTEM OLYCOM.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 pezzo in una scatola, 1 kg di G.W.
Tempi di consegna: 4~7 giorni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 2000 PCS/MESE
Descrizione di prodotto

EDFA 1U Tavola amplificatrice in fibra dopata con erbio di tipo rack o card



Specifica del prodotto

Funzione Descrizione
Intervallo di lunghezza d'onda di lavoro Tipo standard: 1529nm~1561nm Tipo esteso: 1528nm~1568nm
Tipo di EDFA Amplificazione di potenza OBA Amplificazione di potenza OPA
Potenza ottica di ingresso minima -22 dBm -32 dBm
Potenza ottica di uscita massima +20 dBm +16 dBm
Guadagno massimo 17 dB 20 dB
Figura del rumore < 5,5 dB
Acquisto di piattezza < 1,5 dB
Tecnologia proprietaria Supporto di blocco di guadagno, regolabile, tecnologia di controllo transitorio, spegnimento automatico della potenza ottica di uscita
Funzione di gestione della rete

Sostenere il monitoraggio in tempo reale dello stato di funzionamento dell'EDFA, tra cui: potenza ottica, pompaggio, temperatura, ecc.

soglia di arresto della pompa di supporto e funzione di impostazione automatica del tempo di recupero
Numero di slot occupati Sostegno del telaio della serie completa OSP3800, occupando 1 slot, (0,5U)
Interfaccia ottica LC/UPC
Consumo di potenza massimo 15W
MTBF >100.000 ore



Caratteristiche del prodotto



(1) supporto dell'amplificazione ottica del sistema DWDM a banda C

(2) supporta la funzione opzionale di amplificazione del segnale di ingresso OSC

(3) amplificazione di potenza di supporto, amplificazione di linea (amplificazione ottica secondaria), preamplificazione

(4) supporto alla gestione grafica della rete SNMP basata su IP, metodi di gestione della rete CLI, Web

(5) può monitorare: corrente di azionamento della pompa, potenza di uscita della pompa, interruttore della pompa, temperatura della pompa, potenza ottica di ingresso, potenza ottica di uscita, temperatura del modulo

(6) supporto di interruttore di pompa configurabile, modalità AGC e modalità APC (potenza ottica di ingresso e di uscita regolabile)

(7) portata di monitoraggio ottico di supporto (MON).

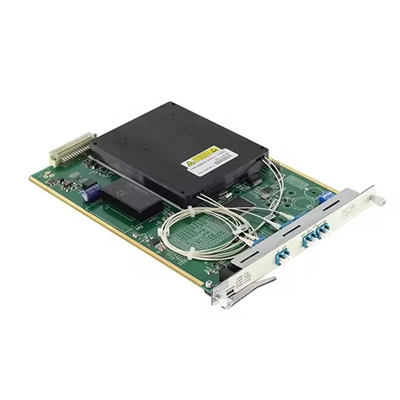

Amplificatore ottico a linea DWDM EDFA Card Booster per il sistema WDM a banda C a 48 onde 0



Definizione dell'interfaccia



Interfaccia Articolo Funzione/Descrizione
In Interfaccia di input EDFA Porta di ingresso di potenza ottica di segnale piccolo
Fuori! Interfaccia di uscita EDFA Porta ottica di uscita di amplificazione EDFA.
OSC_IN Porta di ingresso del canale di monitoraggio collegamento alla scheda di gestione della rete SFP TX per trasmettere le informazioni di gestione della rete.
OSC_Out Porta di uscita del canale di monitoraggio Collegamento alla scheda di gestione della rete SFP RX per trasmettere le informazioni di gestione della rete.
MON porto di sorveglianza Interfaccia di monitoraggio delle prestazioni dell'EDFA, OPM di collegamento o spettrometro.



Descrizione degli indicatori



Interfaccia Articolo Descrizione
PWR Indicatore di potenza EDFA Azionato, alimentazione EDFA normale, disattivato, mancato alimentamento.
Correre Indicatore di funzionamento dell'AEDF On, EDFA funziona normalmente; off, il funzionamento è difettoso.
In Indicatore di allarme di ingresso EDFA On, l'input è anormale; off, l'input è normale.
Fuori! Indicatore di allarme di uscita EDFA On, l'uscita è anormale; off, l'uscita è normale.
Tem Indicatore di allarme di temperatura del modulo EDFA In funzione, la temperatura del modulo EDFA è anormale; in funzione, la temperatura del modulo è normale.
Ptem Indicatore di allarme della temperatura della pompa Accesi, la temperatura della pompa è anormale; disattivati, la temperatura della pompa è normale.
Pompa Indicatore di avvertimento della pompa On, la pompa è spenta; off, la pompa è accesa.
Pam. Indicatore di allarme di corrente della pompa Accesi, la corrente della pompa è anormale; disattivati: la corrente della pompa è normale.



Introduzione



  • La funzione principale della scheda dell'amplificatore ottico EDFA (Erbium Doped Fiber Amplifier) è quella di effettuare una compensazione di potenza sulla luce del segnale nel collegamento di trasmissione,e può amplificare simultaneamente fino a 48 canali (distanza tra canali è di 100 GHz) o 96 canali (distanza tra canali è di 50 GHz) nella banda C.
  • Il segnale ottico ha le caratteristiche di guadagno piatto, guadagno regolabile e piccolo indice di rumore.
  • È una parte indispensabile e importante del sistema DWDM, del futuro sistema ad alta velocità e della trasmissione a lunga distanza di una rete completamente ottica.

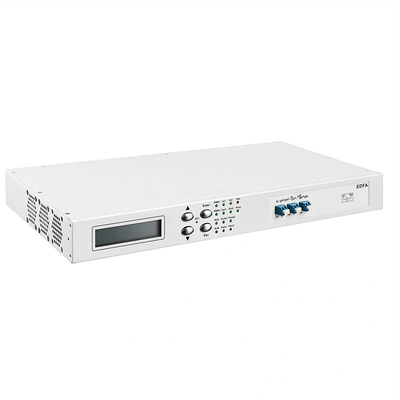

Amplificatore ottico a linea DWDM EDFA Card Booster per il sistema WDM a banda C a 48 onde 1

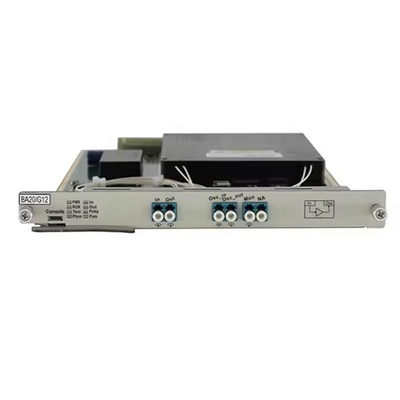

Amplificatore ottico a linea DWDM EDFA Card Booster per il sistema WDM a banda C a 48 onde 2
