OTN DWDM 5U Chassis 20 slot di servizio per 100G 200G 400G trasmissione doppio ingresso di potenza

Piattaforma di trasmissione su rack 5U per schede di servizio serie OM3800

Parametri del prodotto

Descrizione del prodotto

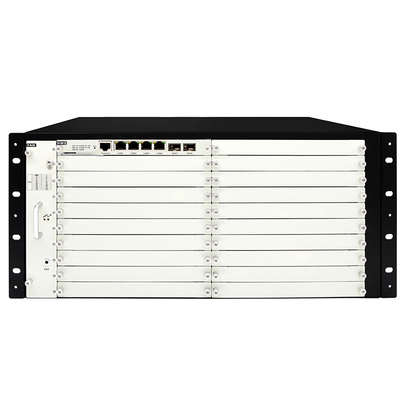

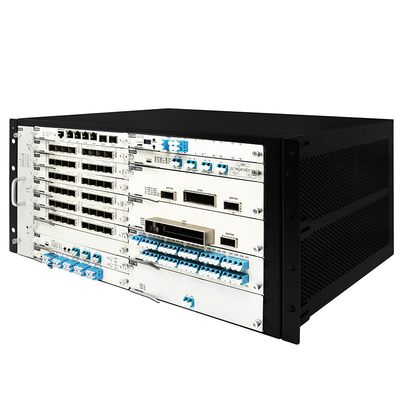

• L'OM3800-5U è progettato con una struttura di inserimento scheda standard da 19 pollici montata su rack 5U.
• Lo chassis singolo fornisce 20 slot per moduli funzionali, 2 slot di alimentazione e 1 slot per ventola.
• Adotta un design con uscita in fibra sul pannello frontale, posizionando tutte le interfacce ottiche e le interfacce di gestione della rete sul lato anteriore.
• Il design del flusso d'aria adotta uno schema di ventilazione da destra a sinistra, con una presa d'aria sul lato destro del telaio.
• L'aria fredda viene aspirata nello chassis dalla ventola di raffreddamento e quindi espulsa dal lato sinistro dello chassis.

1. Lo SLOT1 serve per inserire la scheda di controllo NMS (Network Management System), mentre gli SLOT da 2 a 19 possono ospitare vari tipi di biglietti da visita.

2. Slot VENTOLA: utilizzato per il raffreddamento del telaio. L'indicatore PWR acceso indica la normale alimentazione allo slot della ventola. Se la spia ALM è rossa, significa un malfunzionamento della ventola. Normalmente la spia ALM dovrebbe essere spenta.

3. Indicatori luminosi:

- PWR: On - Alimentazione normale; Spento: alimentazione assente o anomala.

- ALM: On - Malfunzionamento ventola o allarme alta temperatura; Spento: normale.

1. Lo slot di alimentazione (PIU) si trova sul retro del dispositivo e supporta sia le opzioni di corrente alternata (AC - APU) che di corrente continua (DC - DPU). La configurazione di alimentazione è 1+1 hot backup, garantendo ridondanza.

2. Indicatori luminosi:

- PWR-DC, PWR-AC: On - Alimentazione normale; Spento: alimentazione assente o anomala.

Caratteristiche del prodotto

• Standard da 19 pollici, altezza 5U;
• Elevata integrazione: il rack singolo supporta 19 slot aziendali generici, 1 slot di gestione di rete;
• Piattaforma unificata: supporta vari mix-in di biglietti da visita, gestione della rete unificata;
• Elevata affidabilità: l'alimentatore supporta contemporaneamente sia CA che CC, con supporto per la protezione dell'alimentatore 1+1;
• Eccellenti prestazioni di dissipazione del calore: progettato con 6 ventole ad alte prestazioni e ad alta velocità per garantire un'efficace dissipazione del calore.

Applicazione

• Telecomunicazioni
• Centro dati
• Rete 5G
• Rete a lungo raggio

Soluzione di trasmissione DWDM Olycom

• Caso di rete a catena DWDM
• Custodia per rete ad anello DWDM
• Custodia di protezione linea ottica DWDM+OLP
• Soluzione DWDM a lunghissima distanza
• Caso peer-to-peer DWDM
• Custodia di rete bidirezionale a fibra singola DWDM
