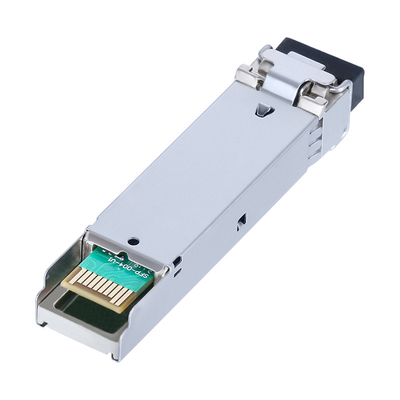

Cisco Compatibile 1.25G 80Km 1550nm
SM duplex LC Fiber Optical Transceiver modulo SFP
Introduzione del modulo SFP da 1,25 Gbps
- I ricevitori SFP sono moduli ad alte prestazioni e economici che supportano una velocità di dati di 1,25 Gbps e una distanza di trasmissione di 80 km con SMF.
- Il ricevitore è costituito da tre sezioni: un trasmettitore laser DFB, un fotodiodo PIN integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU.Tutti i moduli soddisfano i requisiti di sicurezza laser di classe I.
- I ricevitori sono compatibili con le funzioni di diagnostica digitale SFF-8472 e SFP Multi-Source Agreement.
Classificazione massima assoluta
| Parametro |
Il simbolo |
Min. |
Max. |
Unità |
| Tensione di alimentazione |
Vcc |
- Zero.5 |
4.5 |
V. |
| Temperatura di conservazione |
T |
- Quaranta. |
+ 85 |
°C |
| Umidità di funzionamento |
- |
5 |
85 |
% |
Ambiente di funzionamento raccomandato
| Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
| Temperatura della cassa di funzionamento |
Norme |
Tc |
0 |
|
+ 70 |
°C |
| Estensione |
- Venti |
|
+ 80 |
°C |
| Industria |
- Quaranta. |
|
+ 85 |
°C |
| Tensione dell'alimentazione |
Vcc |
3.135 |
3.30 |
3.465 |
V. |
| Corrente di alimentazione |
Icc |
|
|
300 |
mA |
| Tasso di dati |
|
0.1 |
1.25 |
|
Gbit/s |
Caratteristiche ottiche ed elettriche
| Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
Altre note |
| Trasmettitore |
| Lunghezza d'onda centrale |
λc |
1530 |
1550 |
1570 |
nm |
|
| Larghezza spettrale ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Rapporto di soppressione in modalità laterale |
SMSR |
30 |
- |
- |
dB |
|
| Potenza media di uscita |
Pfuori. |
0 |
|
+5 |
dBm |
1 |
| Rapporto di estinzione |
Pronto soccorso |
9.0 |
|
|
dB |
|
| Differenza di oscillazione di input dei dati |
V.IN |
180 |
|
1200 |
mV |
2 |
| Impedanza differenziale di ingresso |
ZIN |
90 |
100 |
110 |
Ω |
|
| Disattivare TX |
Disattivare |
|
2.0 |
|
Vcc |
V. |
|
| Abilitare |
|
0 |
|
0.8 |
V. |
|
| Errore TX |
Incriminazione |
|
2.0 |
|
Vcc |
V. |
|
| Normalmente |
|
0 |
|
0.8 |
V. |
|
| Ricevitore |
| Lunghezza d'onda centrale |
λc |
1260 |
|
1610 |
nm |
|
| Sensibilità del ricevitore |
|
|
|
- 26 anni. |
dBm |
3 |
| Sovraccarico del ricevitore |
|
-1 |
|
|
dBm |
3 |
| Risparmio di capitale |
Dati di riferimentoD |
|
|
- 27 |
dBm |
|
| Dati di riferimento |
Dati di riferimentoA |
- 38 anni. |
|
|
dBm |
|
| L'isteresi di LOS |
|
0.5 |
|
4 |
dB |
|
| Differenziale di oscillazione di uscita dei dati |
V.fuori. |
600 |
800 |
1000 |
mV |
4 |
| Dati di riferimento |
Altezza |
2.0 |
|
Vcc |
V. |
|
| Basso |
|
|
0.8 |
V. |
|
Dimensioni meccaniche
Informazioni sull'ordine
| ParteNombrello |
Descrizione del prodotto |
| OSPL1G80D |
1550nm, 1,25 Gbps, LC, 80 km, 0°C~+70°C, con DDM |
| OSPL1G80DI |
1550 nm, 1,25 Gbps, LC, 80 km, -40°C~+85°C, con DDM |
