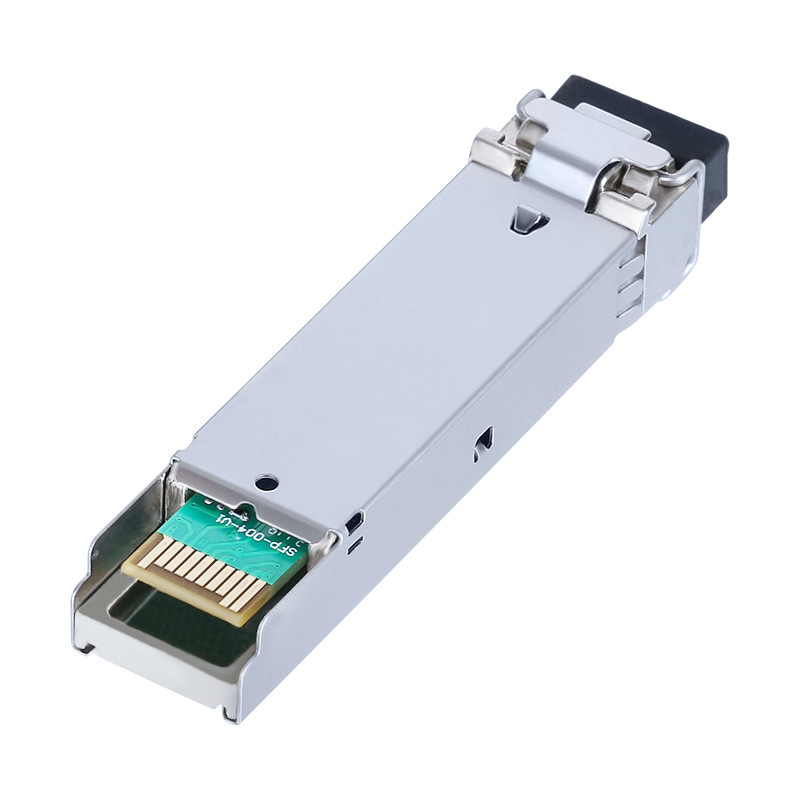

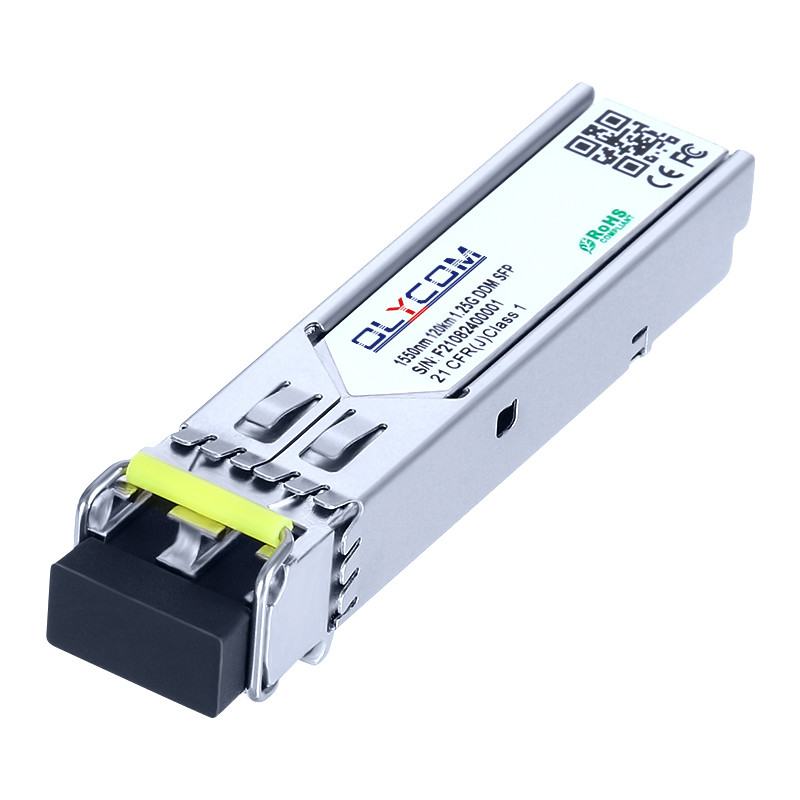

1.25G 1550nm Duplex singolo modo duplex 120km
modulo trasmettitore sfp SFP con DDM
Caratteristiche chiave del modulo SFP da 1,25 Gbps
* Supporta velocità di bit fino a 1,25 Gbps
* Impressione di SFP con spina a caldo
* Laser DFB da 1550 nm e fotodetettore Super TIA+PIN, fino a 120 km per la trasmissione SMF
* Conforme alle norme SFP MSA e SFF-8472 con un solo contenitore LC
* Compatibile con la RoHS
* Fornitore di alimentazione singolo +3,3V
* Monitoraggio diagnostico digitale in tempo reale
* Temperatura della cassa di funzionamento:
Standard: da 0 a +70°C
Industriale: -40 °C a +85 °C
Diagramma funzionale del ricevitore
Ambiente di funzionamento raccomandato
| Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
| Temperatura della cassa di funzionamento |
Norme |
Tc |
0 |
|
+ 70 |
°C |
| Estensione |
- Venti |
|
+ 80 |
°C |
| Industria |
- Quaranta. |
|
+ 85 |
°C |
| Tensione dell'alimentazione |
Vcc |
3.135 |
3.30 |
3.465 |
V. |
| Corrente di alimentazione |
Icc |
|
|
300 |
mA |
| Tasso di dati |
|
0.1 |
1.25 |
|
Gbit/s |
Caratteristiche ottiche ed elettriche
| Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
Altre note |
| Trasmettitore |
| Lunghezza d'onda centrale |
λc |
1530 |
1550 |
1570 |
nm |
|
| Larghezza spettrale ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Rapporto di soppressione in modalità laterale |
SMSR |
30 |
- |
- |
dB |
|
| Potenza media di uscita |
Pfuori. |
1 |
|
+5 |
dBm |
1 |
| Rapporto di estinzione |
Pronto soccorso |
9.0 |
|
|
dB |
|
| Differenza di oscillazione di input dei dati |
V.IN |
180 |
|
1200 |
mV |
2 |
| Impedanza differenziale di ingresso |
ZIN |
90 |
100 |
110 |
Ω |
|
| Disattivare TX |
Disattivare |
|
2.0 |
|
Vcc |
V. |
|
| Abilitare |
|
0 |
|
0.8 |
V. |
|
| Errore TX |
Incriminazione |
|
2.0 |
|
Vcc |
V. |
|
| Normalmente |
|
0 |
|
0.8 |
V. |
|
| Ricevitore |
| Lunghezza d'onda centrale |
λc |
1260 |
|
1610 |
nm |
|
| Sensibilità del ricevitore |
|
|
|
- 28 anni |
dBm |
3 |
| Sovraccarico del ricevitore |
|
-1 |
|
|
dBm |
3 |
| Risparmio di capitale |
Dati di riferimentoD |
|
|
- 29 |
dBm |
|
| Dati di riferimento |
Dati di riferimentoA |
- 38 anni. |
|
|
dBm |
|
| L'isteresi di LOS |
|
0.5 |
|
4 |
dB |
|
| Differenziale di oscillazione di uscita dei dati |
V.fuori. |
600 |
800 |
1000 |
mV |
4 |
| Dati di riferimento |
Altezza |
2.0 |
|
Vcc |
V. |
|
| Basso |
|
|
0.8 |
V. |
|
Imballaggio
Informazioni sull'ordine
| ParteNombrello |
Descrizione del prodotto |
| OSPL1G80D |
1550 nm, 1,25 Gbps, LC, 120 km, 0°C~+70°C, con DDM |
| OSPL1G80DI |
1550 nm, 1,25 Gbps, LC, 120 km, -40°C~+85°C, con DDM |
