Switch a fibra elettronica a bypass Ethernet gestito da Olycom Industrial
Introduzione allo switch di rete industriale
IM-FBS240GW è uno switch di bypass in fibra industriale da 10/100/1000 Mbps che supporta le seguenti caratteristiche
E come parte indispensabile del sistema di comunicazione e protezione ottica, il bypass in fibra è altamente affidabile e stabile per diverse esigenze di percorso ottico come
Nel frattempo, l'interruttore di passaggio di fibra caratterizza
Specifica dell'interruttore di fibra di bypass
| Port |
2 porte SFP x 100M/1G/2.5G SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500m 4x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX) |
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificatore del territorio | 4096 |
| Cornice Jumbo | 9.6KB |
| Dimensione della tabella degli indirizzi MAC | 8K |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro Ritardo di spedizione: < 10 us Larghezza di banda del sistema: 58Gbps (non ingorghi) Dimensione della DRAM: 128M Dimensione del flash: 16M |
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m) 100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m) Distanza di trasmissione da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km |
| LED |
Potenza, rete, fibra PWR: Potenza FX: Porta fibra ((1/2) Arancione: Link/ACT Verde: 1000M velocità di rete ((spento quando è di 100Mb/s) |
| Fornitore di alimentazione |
Voltaggio di ingresso ridondante: DC12-52V Potenza a zero carico: 5W Connessione inversa: supporto |
| Ambiente |
Temperatura di lavoro: -40°C/75°C Temperatura di conservazione: -40°C/85°C Umidità di funzionamento: 10%~90%, non condensante Umidità di stoccaggio: 10%-95%, non condensante |
| Norme industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto EFT: IEC61000-4-4, generale ±6KV Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV |
| Certificazione |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A112020 FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4:2014 |
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata Classe di sicurezza: IP40 Dimensioni: 158 x 115 x 60 mm Metodo di montaggio: montaggio a rotaia/montaggio a parete Peso netto/peso lordo: 0,75 kg/0,9 kg |
| Garanzia | Sostituzione entro 1 anno; riparazione dopo 3 anni |
Caratteristiche di gestione
Caratteristiche del bypass ottico
| Nome del prodotto | Fibra bypass |
| Interfaccia di alimentazione | Blocco terminale industriale standard. |
| Protezione dalla polarità | Sostegno |
| Interfaccia a fibra ottica | LC |
| Intervallo di lunghezza d'onda | 850±40/1300±40nm; 1260~1650nm |
| Lunghezza d'onda di prova | 850/1300 nm; 1310/1550 nm |
| Inserire perdita | Tipo:00,6 dB Max:1.0 dB; Tipo:0.6dB Max:10,0 dB |
| Risultato di perdita | MM≥30 dB SM≥50 dB |
| Intercettazione dei canali | MM≥35 dB SM≥55 dB |
| Perdita di polarizzazione | ≤ 0,05 dB |
| Perdita di lunghezza d'onda | ≤ 0,05 dB |
| Perdita di temperatura | ≤ 0,05 dB |
| Ripetibilità | ≤ 0,05 dB |
| tensione di funzionamento | 3.3V-5V |
| Durata di vita | ≥ 100000000 volte |
| Orario di cambio | ≤ 10 ms |
| Potenza ottica di trasmissione | ≤ 500 MW |
| Ambiente |
Temperatura di funzionamento: -20° ≈ 70°C Temperatura di conservazione: -40° ≈ 85°C |
Domande frequenti
Il tuo switch supporta i transceiver a 155 Mb/s?
R: Sì, la velocità ottica è di 100M/1000M/2500M. Si prega di configurare solo la velocità di 100M nell'interfaccia di gestione, i moduli megabit funzionano.
È possibile stampare il mio logo?
R: Sì, di solito è sul pannello superiore del dispositivo.
Come posso avere un campione da testare?
R: Abbiamo molti negozi Amazon. Per favore cerca il nostro marchio Olycom o i nomi dei modelli se lo sai.
Siete anche i benvenuti a parlare con noi per un acquisto standard.
Cos'e' l'ondata di energia?
R: 6KV. Questo è lo standard popolare sul mercato ora.
I suoi interruttori supportano protocolli di anello?
R: Sì, i nostri switch supportano STP/RSTP/MSTP ed ERPS per la configurazione degli anelli.

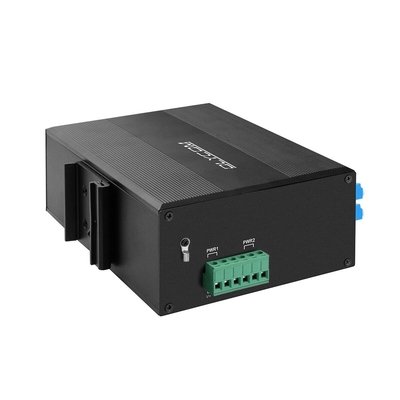

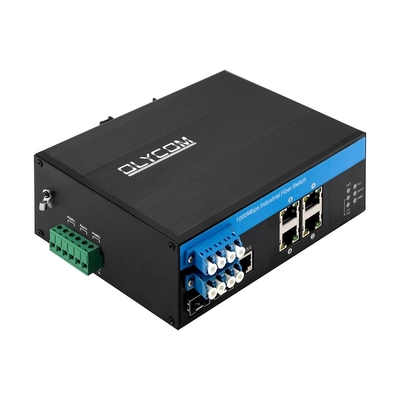

Foto del prodotto
