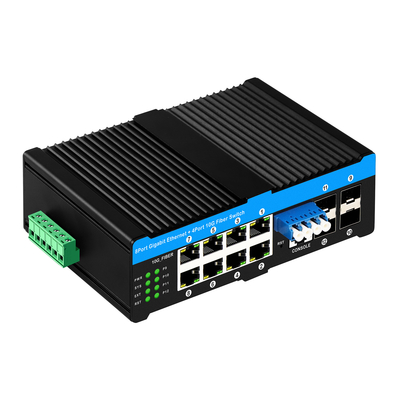

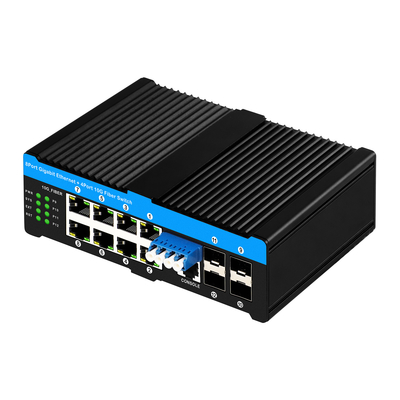

4 * 10G sfp porte + 8 * 10/100/1000mbps 12 porta
commutatore POE a bypass ottico 10G
Caratteristiche chiave di 10G managed poe switch
- 8x 10/100/1000Base-T RJ-45 e 4x 10GBase-FX Fibra SFP, una porta della console
- Supporto IEEE 802.3af/a potenza su 1 ~ 8 porte RJ45
- Protezione contro le sovratensioni Ethernet a 6 KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- Un meccanismo di commutazione di stoccaggio e trasferimento
- Temperatura dell'ambiente di funzionamento: -40 ° ~ 75 ° C
- Diagnosi del cavo, misurazione della distanza del punto normale o rotto del cavo
- Potenza di ingresso ridondante 48VDC (48~52VDC) e polarità inversa di supporto
- Ethernet Ring Protection Switching (ERPS) per il cablaggio ridondante
- Supporto SNMPv1, v2, v3, gestione Web, protezione dei password di accesso degli utenti e altri metodi di configurazione del dispositivo
Interfaccia di gestione
Specifica del switch Ethernet 10G
|
Nome del prodotto
|
10G Managed Industrial POE Fiber Switch (4F+8TP)
|
|
Numero modello.
|
IM-FP4X88BGW
|
|
Port
|
4x 10GBase-FX Fibra SFP+
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
|
Norme
|
IEEE 802.3: 10Base-T Ethernet 10Mbit/s
IEEE 802.3u: 100Base-TX, Ethernet veloce
IEEE 802.3z: 1000Base-T Gbit/s Ethernet su fibra ottica
IEEE 802.3ae per Ethernet da 10 Gigabit
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Ethernet veloce
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: LAN virtuali (VLAN)
IEEE 802.1X: Rete basata su porta e MAC, controllo accessi, autenticazione
IEEE 802.3ad: Aggregazione dei collegamenti per collegamenti paralleli con LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: controllo del flusso per Full Duplex
IEEE 802.1ad: VLAN impilate
IEEE 802.1p: LAN Layer 2 QoS/CoS Protocollo per la priorità del traffico
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Ethernet ad efficienza energetica)
IEEE802.3af: 15,4W
IEEE802.3at: 30W
|
|
Architettura di commutazione
|
Larghezza di banda del sistema:176Gbps (non ingorghi)
Dimensione della DRAM: 4 GB
Ritardo di commutazione: < 10 us
Buffer di pacchetti: 12Mbit
Trasmissione: 95,23 Mpps
Giant frame: 12 KB
Funzione MAC: 16K L2
|
|
Funzionalità estesa (facoltativo)
|
Funzione di protezione da bypass ottico BYPASS
|
|
Potenza
Consumo
|
8W (senza carico)
18W (a carico pieno)
|
|
8W (senza carico)
18W (a carico pieno)
|
DC48V ridondante (48~52VDC)
potenza (blocco terminale rimovibile)
|
|
LED
|
Per unità: potenza 1 (rosso), SYS (rosso),
Port RJ-45: Link/Active (verde) velocità ((giallo)
Port SFP Fiber: Link/Active (verde)
Indicatore di estensione
|
|
Temperatura di funzionamento
|
-40 ~ 75°C
|
|
Dimensioni
|
165 x 112 x 54 mm
|
|
Peso
|
0.85 kg
|
|
Montaggio dell'impianto
|
Fabbricazione di macchine per il trasporto di merci
|
| Garanzia |
3 anni |
Lista di imballaggio:
- Mettere il prodotto in un sacchetto ESD, quindi in schiume PE con imballaggio esterno in cartone.
- L'imballaggio standard contiene solitamente un dispositivo principale, una scheda di garanzia e un manuale d'uso.
- Dimensioni della scatola di imballaggio per 1pc: 23*16.5*5.8cm
- 20 pezzi in una scatola di imballaggio di 55,5*40*41 cm.
|
Lista di imballaggio
|
Contenuto
|
QTY
|
QTY
|
|
Interruttore PoE industriale a 12 porte 10g gestito
|
1
|
SET
|
|
Manuale utente
|
1
|
PC
|
|
Carta di garanzia
|
1
|
PC
|
|
Blocco terminale rimovibile
|
1
|
PC
|
|
Nota: lo switch POE gestito industrialmente non include l'alimentazione e il modulo SFP.
|
FAQ:
1Qual e' l'input di potenza?
R: Per gli interruttori non gestiti da PoE, riceve DC12V ~ 52V, per gli interruttori gestiti da PoE, riceve DC48V ~ 52V.
Tutti i modelli supportano input ridondanti.
2Come posso installare il dispositivo?
R: Ogni modello di questa serie supporta il montaggio DIN35/Wall.
Esso richiede gli accessori necessari per l'installazione come viti, kit di montaggio ecc., alcuni di essi sono inclusi nella scatola di imballaggio, altri no.
3E' possibile stampare il mio logo?
R: Sì, di solito è sul pannello superiore del dispositivo.
4Puoi fornire un'etichetta in PVC personalizzata con il mio modello?
R: Sì, c'è una descrizione, il nome del modello e il logo sulla maschera di PVC anteriore, tutto è disponibile per la personalizzazione.
5Qual e' la lista degli imballaggi?
R: Nella scatola c'è un dispositivo, schiuma protettiva, un manuale d'uso, una scheda di garanzia e un cavo della console.
Ma i moduli SFP e l'alimentazione non sono inclusi, si prega di acquistarli da noi separatamente.
