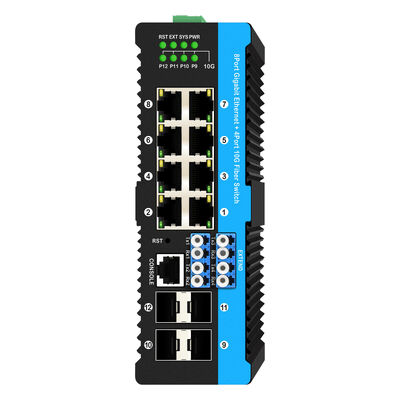

10G Industrial Fiber Bypass Switch Ethernet PoE Switch
4*10G porte Sfp+8*10/100/1000mbps
Caratteristiche chiaveInterruttore di bypass di fibra industriale 10G

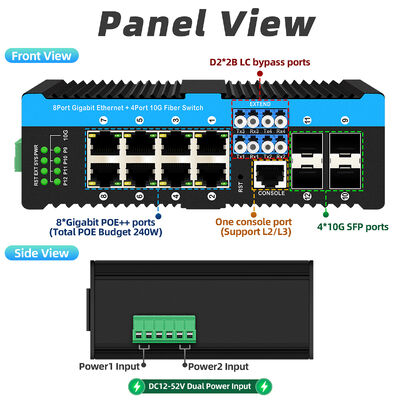

- 8x 10/100/1000Base-T RJ-45 e 4x 10GBase-FX Fibra SFP, una porta della console
- Supporto IEEE 802.3af/a potenza su 1 ~ 8 porte RJ45
- Protezione contro le sovratensioni Ethernet a 6 KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- Un meccanismo di commutazione di stoccaggio e trasferimento
- Temperatura dell'ambiente di funzionamento: -40 ° ~ 75 ° C
- Diagnosi del cavo, misurazione della distanza del punto normale o rotto del cavo
- Potenza di ingresso ridondante 48VDC (48~52VDC) e polarità inversa di supporto
- Ethernet Ring Protection Switching (ERPS) per il cablaggio ridondante
- Supporto SNMPv1, v2, v3, gestione del Web, protezione dei password di accesso degli utenti e altri metodi di configurazione del dispositivo
Interfaccia di gestione
Specifica di Ethernet PoE Switch
|
Nome del prodotto
|
10G 10G Industrial Fiber Bypass switch (4F+8TP)
|
|
Numero modello.
|
IM-FP4X88BGW
|
|
Port
|
4x 10GBase-FX Fibra SFP+
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
|
Norme
|
IEEE 802.3: 10Base-T Ethernet 10Mbit/s
IEEE 802.3u: 100Base-TX, Ethernet veloce
IEEE 802.3z: 1000Base-T Gbit/s Ethernet su fibra ottica
IEEE 802.3ae per Ethernet da 10 Gigabit
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Ethernet veloce
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: LAN virtuali (VLAN)
IEEE 802.1X: rete basata su porta e MAC, controllo accessi, autenticazione
IEEE 802.3ad: Aggregazione dei collegamenti per collegamenti paralleli con LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: controllo del flusso per Full Duplex
IEEE 802.1ad: VLAN impilate
IEEE 802.1p: Protocollo QoS/CoS per la priorità del traffico a livello LAN 2
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Ethernet ad alta efficienza energetica)
IEEE802.3af: 15,4W
IEEE802.3at: 30W
|
|
Architettura di commutazione
|
Larghezza di banda del sistema:176Gbps (non ingorghi)
Dimensione della DRAM: 4 GB
Ritardo di commutazione: < 10 us
Buffer di pacchetti: 12Mbit
Trasmissione: 95,23 Mpps
Giunto a Roma, il 13 luglio,
Funzione MAC: 16K L2
|
|
Funzionalità estesa (facoltativo)
|
Funzione di protezione da bypass ottico BYPASS
|
|
Potenza
Consumo
|
8W ((senza carico)
18W (a carico pieno)
|
|
8W ((senza carico)
18W (a carico pieno)
|
DC48V ridondante (48~52VDC)
potenza (blocco terminale rimovibile)
|
|
LED
|
Per unità: potenza 1 (rosso), SYS (rosso),
Porta RJ-45: Link/Active (verde) velocità ((giallo)
Port SFP Fiber: Link/Active (verde)
Indicatore di estensione
|
|
Temperatura di funzionamento
|
-40 ~ 75°C
|
|

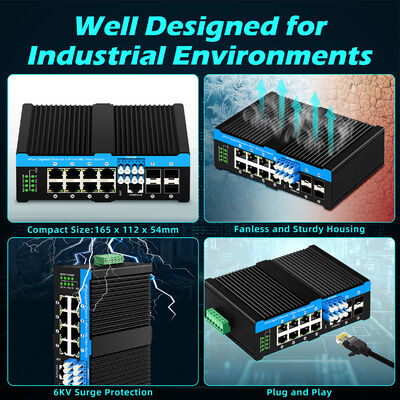

Dimensioni
|
165 x 112 x 54 mm
|
|
Peso
|
0.85 kg
|
|
Montaggio dell'impianto
|
Fabbricazione di macchine per il trasporto di merci
|
| Garanzia |
3 anni |

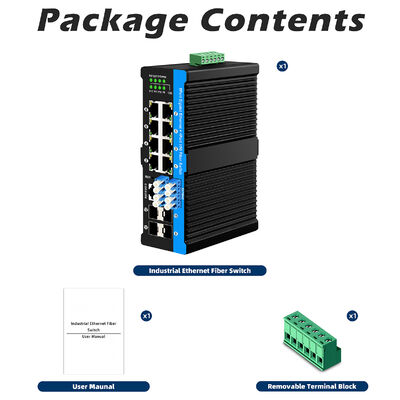

Lista di imballaggio:
- Mettere il prodotto in un sacchetto ESD, quindi in schiume PE con imballaggio esterno in cartone.
- L'imballaggio standard contiene solitamente un dispositivo principale, una scheda di garanzia e un manuale d'uso.
- Dimensioni della scatola di imballaggio per 1pc: 23*16.5*5.8cm
- 20 pezzi in una scatola di imballaggio di 55,5*40*41 cm.
|
Lista di imballaggio
|
Contenuto
|
QTY
|
QTY
|
|
Interruttore PoE industriale a 12 porte 10g gestito
|
1
|
SET
|
|
Manuale utente
|
1
|
PC
|
|
Carta di garanzia
|
1
|
PC
|
|
Blocco terminale rimovibile
|
1
|
PC
|
|
Nota: lo switch POE gestito industrialmente non include l'alimentazione e il modulo SFP.
|
Applicazione:
1- Trasporti intelligenti (supervisione autostradale/ferrovia/tunnel)
Implementato nella rete di anello di fibra della sorveglianza video lungo le autostrade e nei tunnel della metropolitana; le porte 8 × PoE collegano le telecamere del traffico e i PLC dei segnali del traffico.BYPASS ottico opzionale mantiene il collegamento in fibra attiva automaticamente una volta che un singolo interruttore di fallisce, garantendo la trasmissione continua di video e segnali di traffico in condizioni di temperatura estrema all'aperto e ambiente di galleria umido.
2. Sottostazione di energia e nuova energia (PV/parco eolico)
Utilizzato per il monitoraggio delle sottostazioni e la raccolta remota dei dati delle centrali fotovoltaiche / eoliche; PoE alimenta le telecamere di monitoraggio e i sensori intelligenti.La duplice ridondanza ERPS più BYPASS impedisce il guasto della rete di monitoraggio causato da un errore del dispositivo a singolo punto, adatto all'ambiente di una sottostazione EMI.
3Metallurgia, miniere di carbone e industria petrolchimica
Costruire un anello di fibra industriale per il controllo PLC della fabbrica e il sistema di telecamere di sicurezza perimetrale; bypassare fisicamente il nodo difettoso per evitare il collasso dell'intera rete di produzione;Disegno ad alta temperatura adatta alle alte temperature, condizioni di laboratorio polverose e umide, PoE per fotocamere industriali a prova di esplosione e collettori di campo.
4Conservazione dell'acqua e monitoraggio ambientale
Siti di monitoraggio della qualità delle acque di fiumi/serbatoi collegati tramite una rete di fibre a catena; PoE alimenta sensori di qualità dell'acqua e telecamere idrauliche.BYPASS garantisce la connettività a monte e a valle della fibra anche quando il sito locale è disattivato, caricare ininterrottamente i dati idrologici nella sala di controllo centrale.
FAQ:
Q1: Qual è la funzione BYPASS di IM-FP4X88BGW?
R: BYPASS ottico opzionale funziona su porte 4 × 10G SFP +. Quando lo switch è spento o anormale, i collegamenti in fibra ottiene cortocircuito fisico bypassando lo switch, mantenendo intatta la rete anulare,combinazione con ERPS per la ridondanza del doppio collegamento.
Q2: Specifica di output PoE?
A: Tutte le 8 porte RJ45 supportano IEEE802.3af (at) e at (at) 30W, massimo 30W per porta per telecamere IP e AP industriali.
Q3: Temperatura di funzionamento e installazione all'aperto disponibili?
A: -40°C ~ +75°C, protezione contro le sovratensioni 6KV, progettazione IP40 e DIN-rail, adatta per esterni, tunnel e siti industriali difficili.
D4: Velocità delle porte in fibra e moduli SFP compatibili?
A: slot SFP+ 4×10G, compatibili con moduli SFP+ industriali: MM 2km, SM 20km /40~120km.
Q5: Tempo di recupero ERPS e topologia degli anelli?
R: ERPS recovery < 50 ms, supporta la struttura a anello singolo, a sottoanello e a più anelli, BYPASS migliora la stabilità dell'intera rete.
