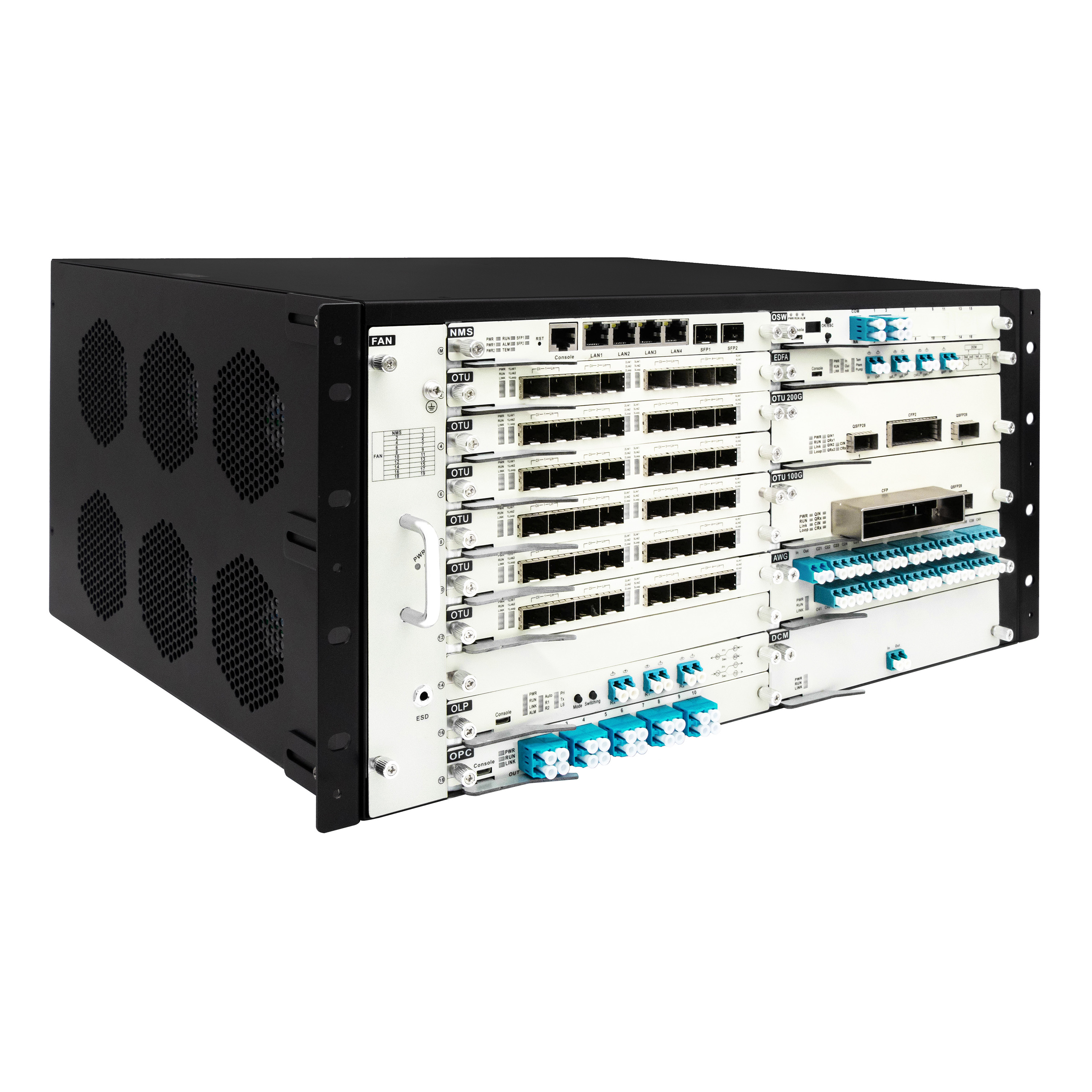

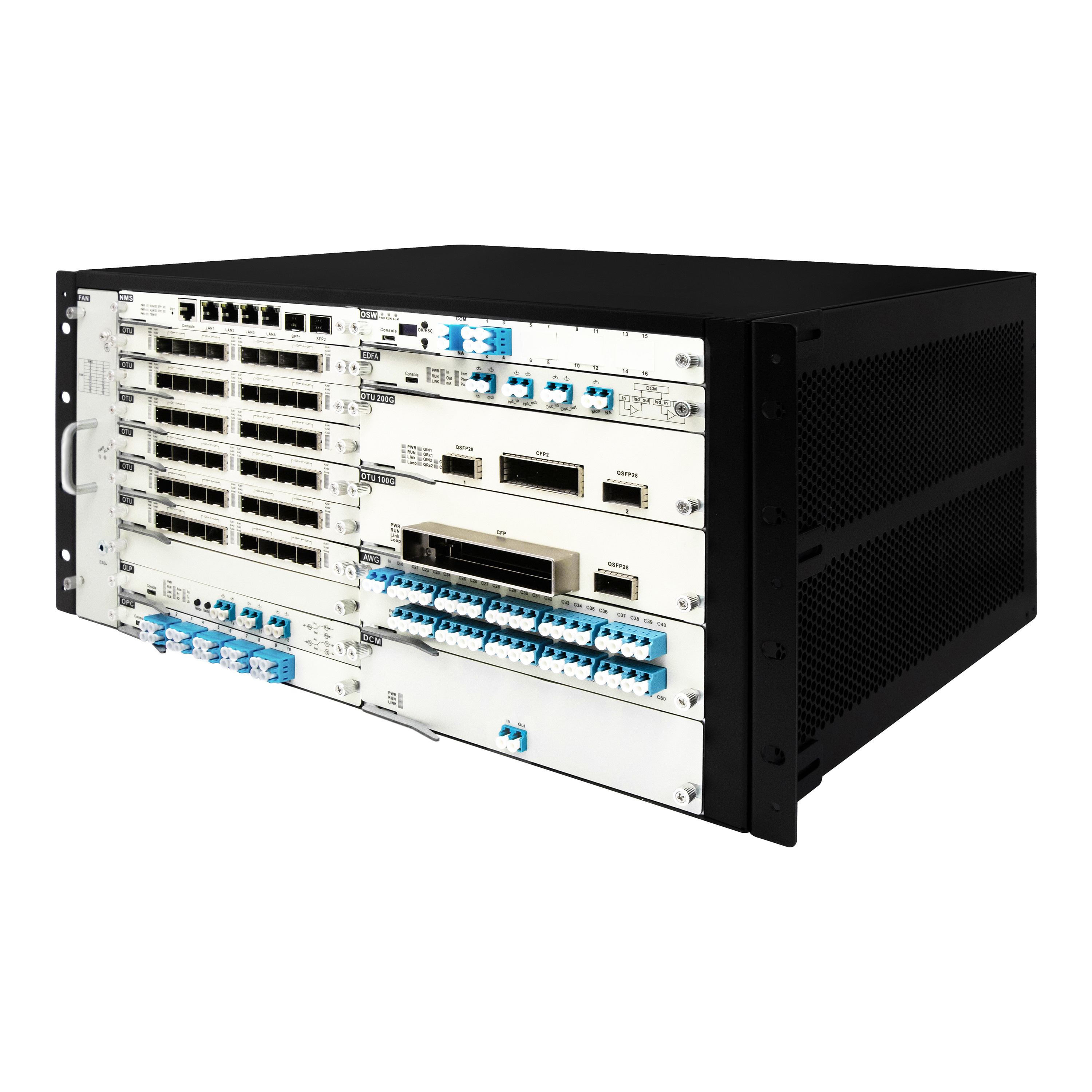

19" 5U OTN DWDM Transmission Equipment System con schede configurabili EDFA AWG
Caratteristiche chiavePiattaforma di trasmissione DWDM / OTN
- Standard 19 pollici, altezza 5U;
- Alta integrazione: il rack singolo supporta 19 slot aziendali di uso generale, 1 slot per la gestione della rete;
- Piattaforma unificata: supporta diversi mix-in di biglietti da visita, gestione unificata della rete;
- Alta affidabilità: l'alimentatore supporta simultaneamente sia l'alimentatore AC che quello DC, con supporto per la protezione dell'alimentatore 1+1;
- Performance eccellente di dissipazione del calore: progettato con 6 ventilatori ad alta prestazione e ad alta velocità per garantire un'efficace dissipazione del calore.

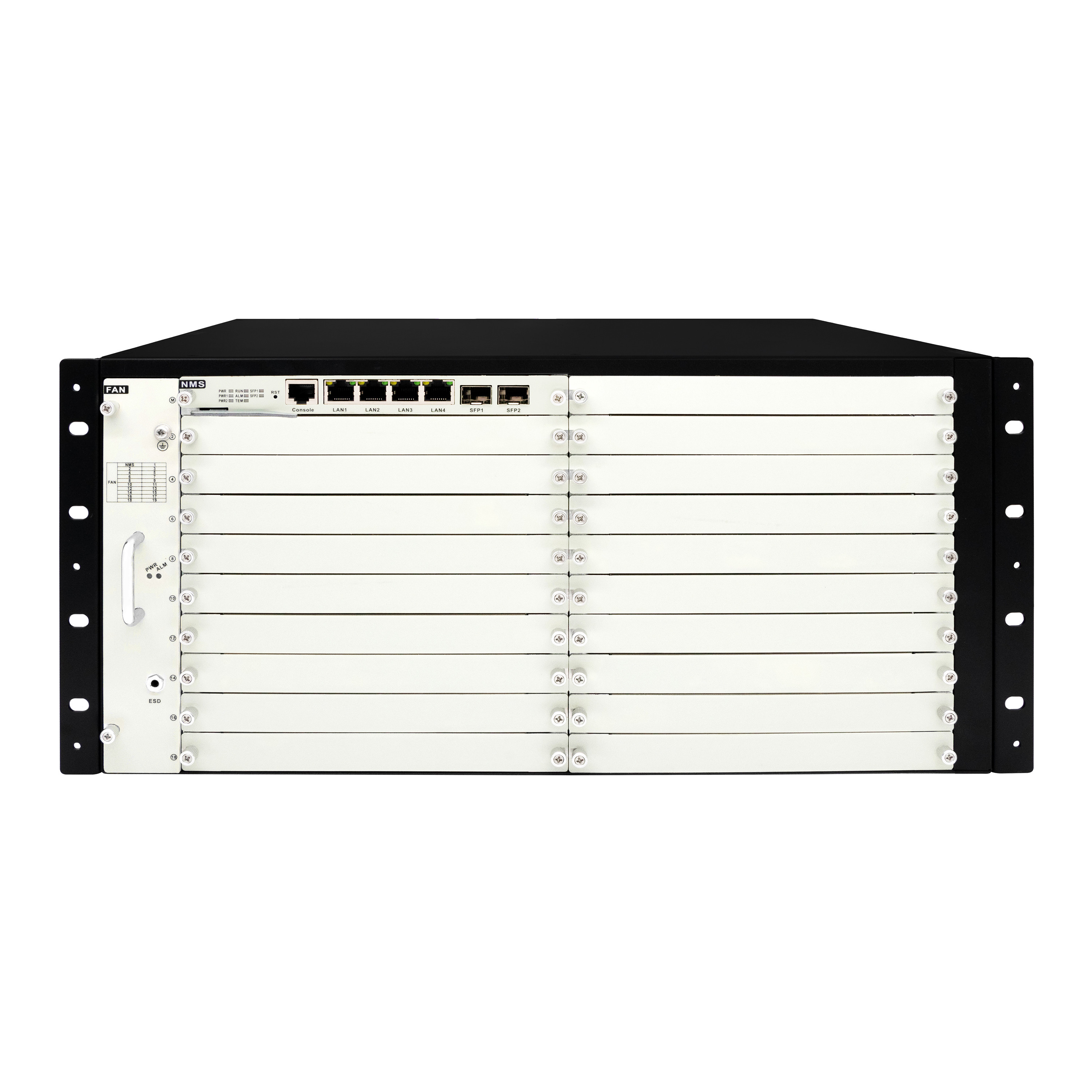

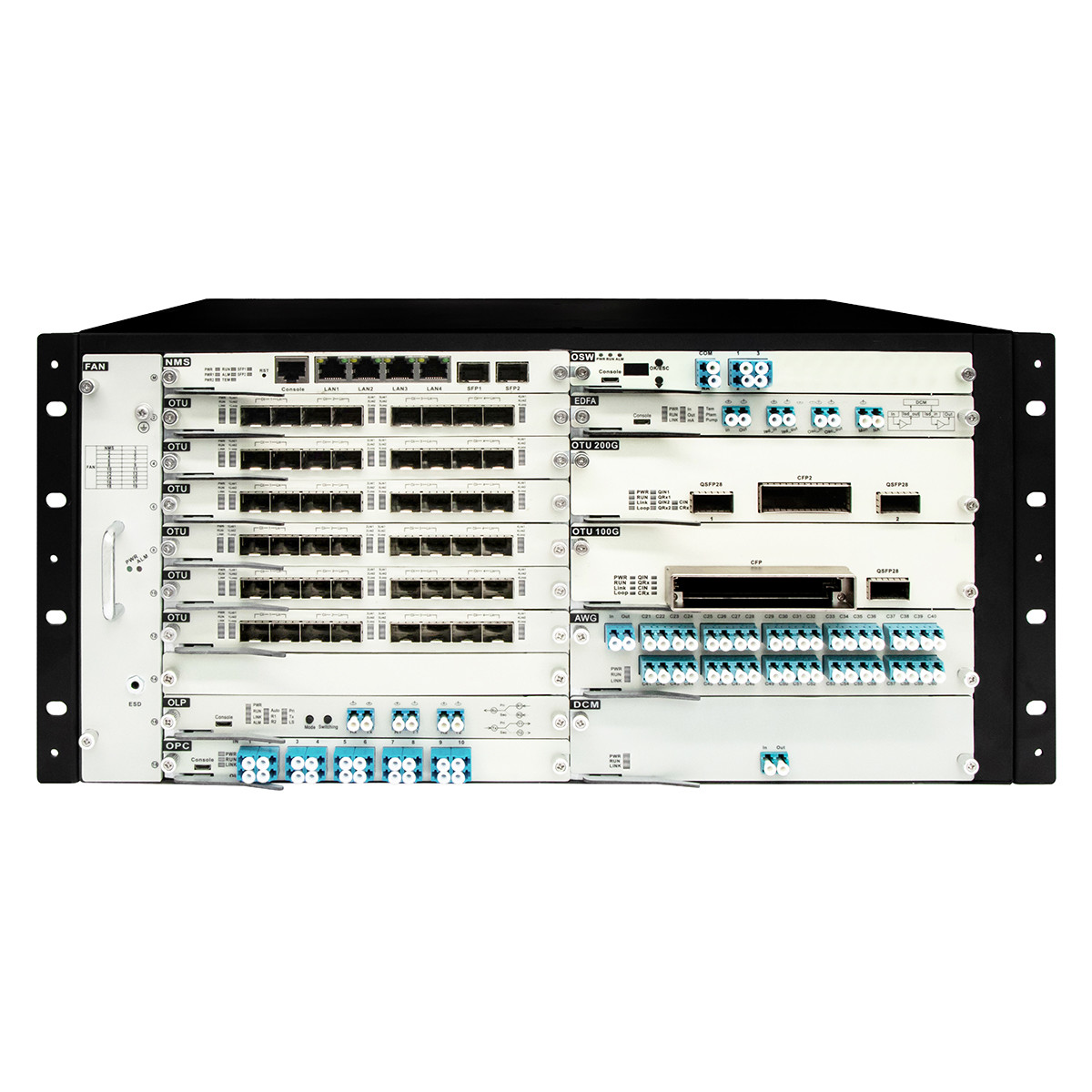

Pannello frontale
Nota:
1. SLOT1 è per l'inserimento della scheda di controllo NMS (Network Management System), mentre SLOT2 a 19 può ospitare vari tipi di biglietti da visita.
2. FAN Slot: utilizzato per il raffreddamento del telaio. L'indicatore PWR acceso indica l'alimentazione normale allo slot del ventilatore. Se la luce ALM è rossa, indica un malfunzionamento del ventilatore.la luce ALM dovrebbe essere spenta.
3. Luce di indicazione:
- PWR: acceso - alimentazione normale; spento - nessuna alimentazione o anormale.
- ALM: acceso - malfunzionamento del ventilatore o allarme ad alta temperatura; spento - normale.
Pannello posteriore
1. Lo slot di alimentazione (PIU) si trova sul retro del dispositivo, supportando sia le opzioni di corrente alternata (AC - APU) che di corrente continua (DC - DPU).fornire licenziamenti.
2. Luce di indicazione:
- PWR-DC, PWR-AC: acceso - alimentazione normale; spento - nessuna alimentazione o anormale.
Parametri del prodotto
| NAmico |
Dscrittura |
| Capacità di trasmissione |
96 x 10 Gbps / 96 x 100 Gbps |
| Unità di gestione della rete |
Disco di gestione della rete EMS |
| OTU |
Supporto 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Canale in fibra
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN o WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Supporto 8ch/16ch/40ch/48ch |
| Fondi strutturali |
Amplificatore di fibra dopato con erbio EDFA |
| DCM |
DCM:G.652/G655 Modulo di fibra di compensazione della dispersione |
| PIL |
Protezione ottica OLP |
| Dimensione |
Carta dei servizi |
191 (W) x 253 (D) x 20 (H) mm |
| 1U Chassis a 4 slot |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| 2U Chassis a 8 slot |
482.5 (W) x 350 (D) x 89 (H) mm |
| 5U Chassis a 20 slot |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Ambiente |
Temperatura di funzionamento |
-10°C ~ 60°C |
| Temperatura di conservazione |
-40°C ~ 80°C |
| Umidità relativa |
5% ~ 95% Non condensante |
| Modalità di alimentazione |
Fornitore di alimentazione doppio, AC220V/DC-48V facoltativo |
| Consumo di energia |
1U < 120W, 2U < 200W, 5U < 400W |
