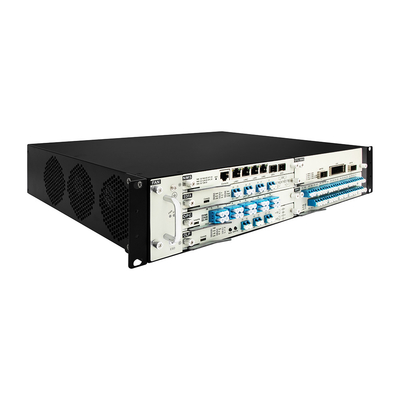

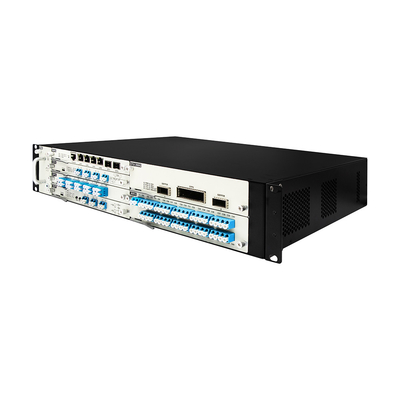

Sistema di trasmissione ottica DWDM da 19" 2U con scheda EDFA OTU DCM

• altezza standard di 19 pollici 2U;
• Alta integrazione: un singolo rack supporta 7 slot di servizio generale e 1 slot di gestione della rete;
• Piattaforma unificata: supporta l'inserimento misto di vari biglietti da visita, gestione unificata della rete;
• Alta affidabilità: supporta contemporaneamente la protezione 1+1 dell'alimentazione in CA e in CC;
• Buone prestazioni di dissipazione del calore: tre ventilatori ad alta prestazione e ad alta velocità garantiscono una sufficiente dissipazione del calore;

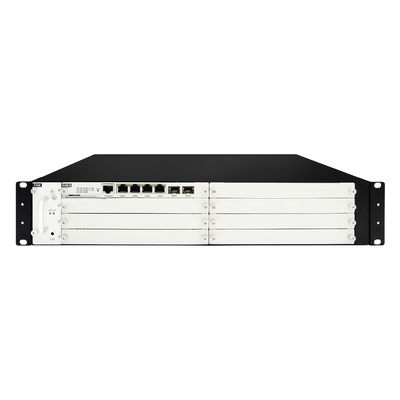

Pannello frontale

1) SLOT1 può essere inserito nella scheda di controllo principale del NMS, e SLOT2?? 7 può essere inserito in vari tipi di schede di servizio

FAN slot: utilizzato per la dissipazione del calore del telaio. Quando la luce indicatore PWR è accesa, significa che l'alimentazione della presa del ventilatore è normale. Se l'indicatore ALM è rosso,significa che il ventilatore è difettosoNormalmente, l'indicatore ALM dovrebbe essere spento.

3) Indicatore luminoso: PWR: acceso: alimentazione normale; spento: assenza di alimentazione o anomalie.

ALM: acceso: guasto del ventilatore o surriscaldamento; spento: normale

Pannello posteriore

1) Lo slot di alimentazione (PIU) si trova sul retro del dispositivo, supportando sia AC (APU) / DC (DPU), alimentazione 1 + 1 riserva calda

2) Indicatore luminoso: PWR: acceso: alimentazione normale; spento: nessuna alimentazione o anomalie.
