Mini convertitore a fibra ottica Industrial Ethernet Switch Poe Switch DC48V Input
Caratteristiche chiave del convertitore mini-media ottico
- Potenza di supporto su telecamere IP POE attraverso il punto di accesso wireless (AP) di 5 categorie di cavo Ethernet.
- IEEE 802.3af/con alimentazione su 1 ~ 2 porte RJ45
- 2x 10/100/1000Mbps Porte RJ45 di autosensore
- 1x 1000Mbps porta a fibra SFP
- Protezione contro le sovratensioni Ethernet a 6 KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX conformi
- Potenza massima di 15,4 W sotto il livello standard, 30 W sotto il livello standard per ciascuna porta PoE
- rilevare i modelli PoE delle apparecchiature elettriche.
- Un meccanismo di commutazione di stoccaggio e trasferimento
- Temperatura dell'ambiente di funzionamento: -40 ° ~ 75 ° C
Specificitàdi commutatore Ethernet industriale
| Nome del prodotto |

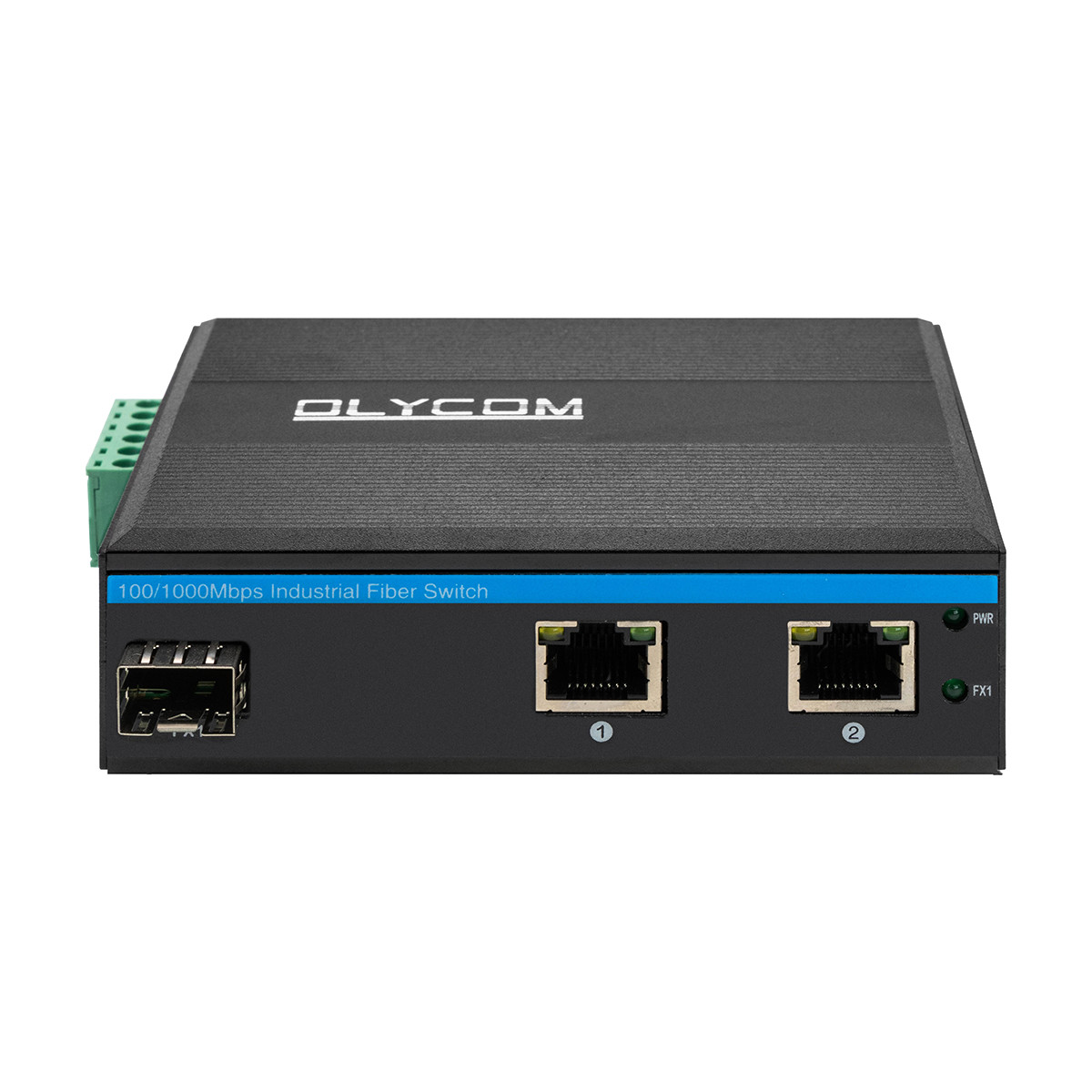

10/100/1000Mbps Industrial POE Fiber Switch (1F+2TP) |
| Numero modello. |
IM-FP122GE |

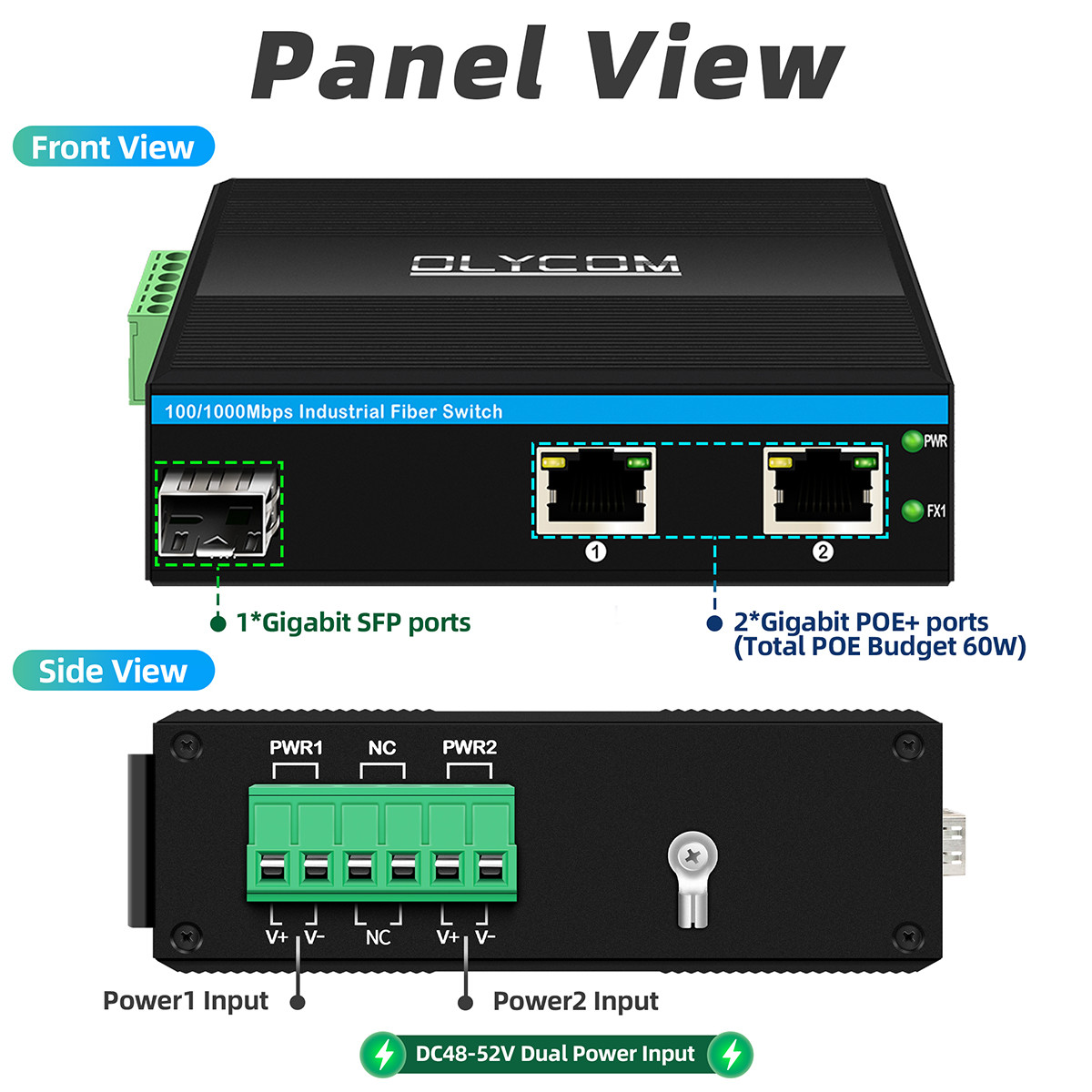

| Port |
1x 1000Mpbs porta SFP
SM:1310nm/1550nm, 20km
1490nm/1550nm,40~120Km
MM:1310nm,2km
2x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
larghezza di banda del sistema: 40 Gbps (non ingorghi)
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Porta SFP, distanza di trasmissione: 20 km, 40 km, 60 km, 80 km, 100 km.
|
| LED |
Potenza, rete, fibra |
| Fornitore di alimentazione |
tensione di ingresso dell'alimentazione POE: 48V (massimo 52V),
Potenza di uscita di alimentazione PoE singola: 15,4W (porta 1~2)
(802.3 per le norme sono richieste istruzioni speciali)
|
| Ambiente |
Temperatura di funzionamento: -40°/75°C
Temperatura di conservazione: -40° ≈ 85°C
Umidità di lavoro: 10% ≈ 90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
EMI:FCC Parte 15 Sottoparte B Classe A,EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Livello 3,EN 61000-4-3 (RS) Livello 3,EN 61000-4-4 (EFT) Livello 3,EN 61000-4-5 (surge) Livello 3,EN 61000-4-6 (CS) Livello 3,EN 61000-4-8
Controllo del traffico:NEMA-TS2
Vibrazione:IEC 60068-2-6
Caduta libera:CEI 60068-2-32
Sconvolgimento:IEC 60068-2-27
Traffico ferroviario:EN 50121-4
|
| Sicurezza |
Marchio CE
CE/LVD EN60950
|
| Informazioni meccaniche |
Conchiglia:conchiglia metallica ondulata
Classe di sicurezza: IP40

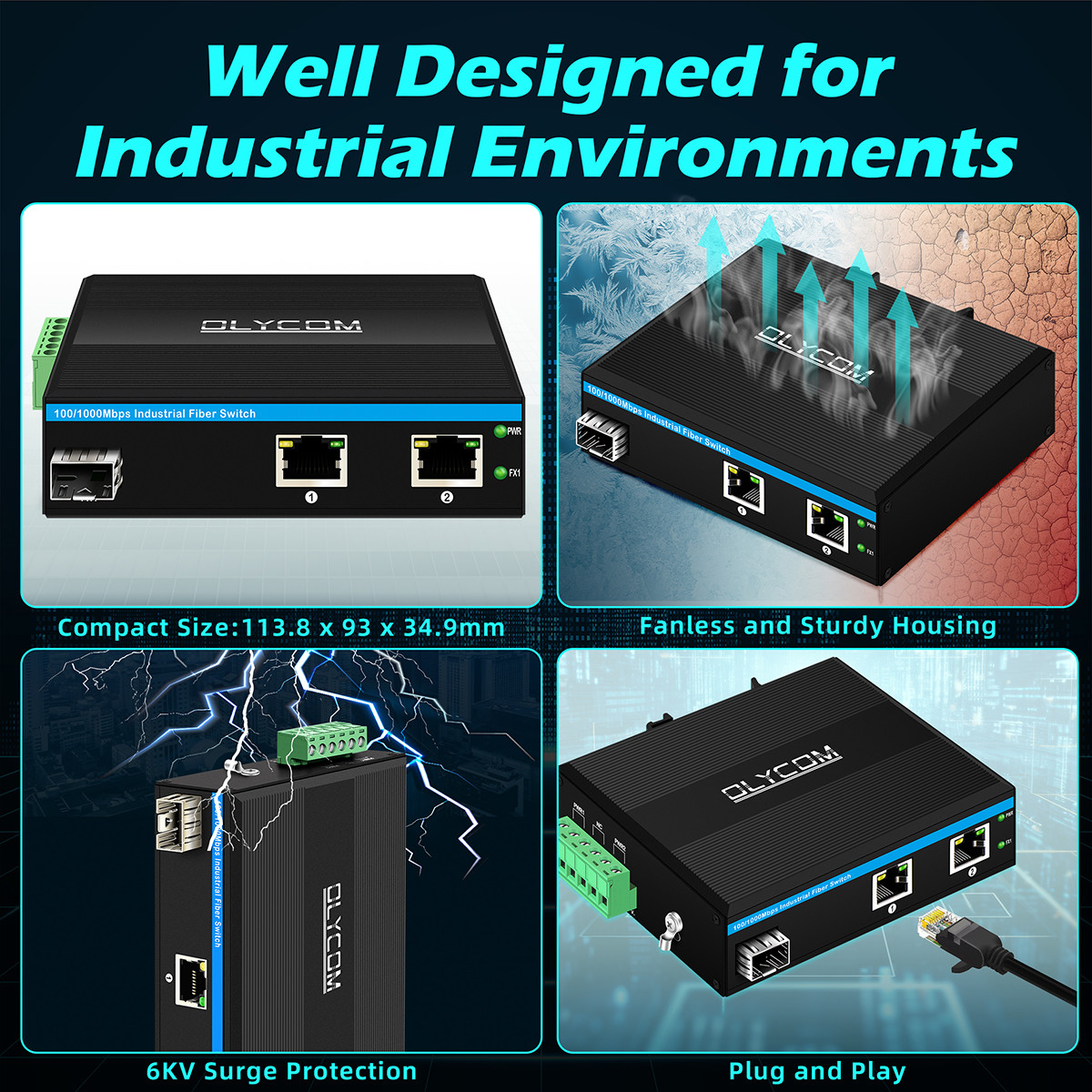

Dimensioni: 113,8 x 93 x 34,9 mm
Metodo di montaggio:montaggio su rotaia
|
| Garanzia |
Sostituzione entro 1 anno; riparazione dopo 5 anni |

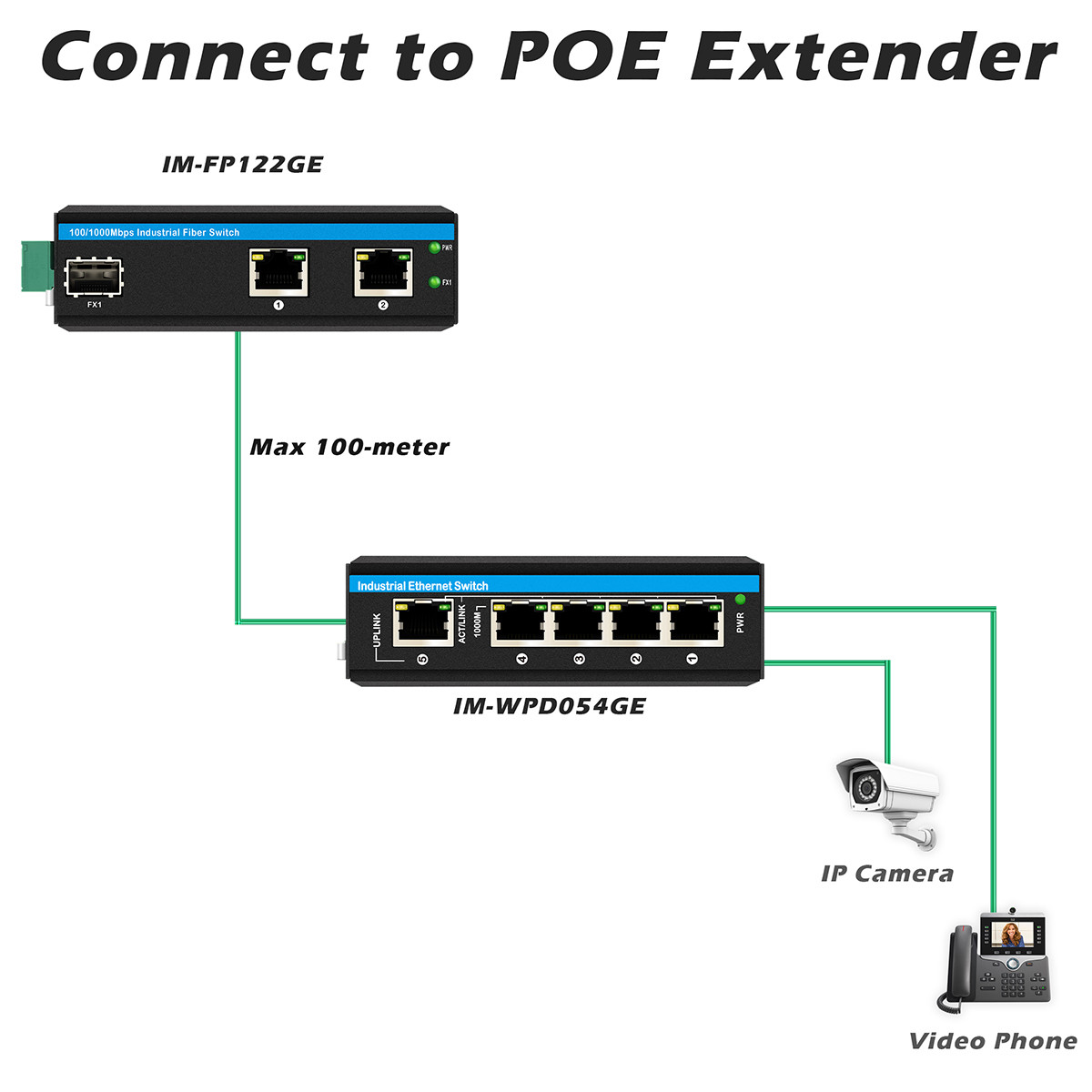

Applicazione degli interruttori di fibra industriale
- Sì.
Passi di produzione:
- Saldatura: saldare i componenti necessari
- Pulizia: per evitare eventuali disfunzioni dovute alla polvere o ai rottami sulle schede PCB.
- Assemblaggio: costituisce i componenti di un prodotto, come pannelli, viti, schede PCB.
- Prova: per assicurarsi che il prodotto funzioni bene dopo il montaggio
- Invecchiamento: per verificare se il prodotto può funzionare senza intoppi per lungo tempo senza eventuali problemi minori come indicatori LED, tensione.
- Test: Per verificare se il prodotto è in grado di elaborare dati o segnali video correttamente. Qualsiasi perdita di dati? Corretta velocità di trasmissione? Qualsiasi errore del pacchetto dati? Tali domande verrebbero verificate in questa procedura.
- Questo è il terzo e anche l'ultimo controllo della qualità del prodotto.il nostro personale di imballaggio lo imballerà secondo le esigenze del cliente e attaccherà alla scatola di imballaggio un'etichetta del prodotto.
- Quando tutto ciò sarà stato fatto, il prodotto potrà essere commercializzato.
Domande frequenti
1Qual è la tensione di ingresso?
R: Per gli interruttori PoE, è DC48V~52V.
Per gli interruttori non PoE, è DC12V ~ 52V.
2Qual è il budget dell'energia?
R: Ogni porta PoE supporta 15,4W/30W/60W di uscita.
L'uscita predefinita è di 30W ((si prega di farci sapere se avete bisogno di tipo 60W)
Bilancio complessivo: watt di potenza di ciascuna porta per porte PoE
3E' tutto a posto?
R: No, questa serie non è gestita.
Abbiamo un'altra serie gestita per la vostra scelta.
4Quale metodo di installazione supporta?
A: Supporta Din Rail e montaggio a parete.
Se è necessario un kit di montaggio speciale, va bene, l'abbiamo già affrontato.
5La porta di fibra supporta 100M velocità?
R: Sì, per i modelli 100M, supporta solo i moduli 100M.
Per i modelli Gigabit, la porta a fibra è autoadattabile a 100M/1000M, si possono inserire moduli da 155Mb/s o 1,25Gb/s, entrambi funzioneranno.
