16 Port Managed Industrial Ethernet Switch 8RJ45+8SFP POE Switch con 4*RS485+2*CAN BUS

Port SFP 8 x 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)

2 x CAN Bus (ID a 11 bit del frame standard, ID a 29 bit del frame esteso,

Supporto per J1939, CANopen, DeviceNet e altri protocolli (configurazione del firmware richiesta)

4 x RS485 (supporto TCP/UDP)

1 x porta della console (RJ45, Baud rate: 115200)

Modalità di trasmissione: immagazzinamento e inoltro

Larghezza di banda del sistema:58Gbps (non ingorghi)

Dimensione della DRAM: 128M Dimensione del flash: 16M Dimensione del pacchetto buffer: 4Mb

Protocollo

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3 a 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

L'anello ERPS ITU-T G.8032

IEEE 802.1Q (VLAN)

IEEE 802.3x (controllo del flusso)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Supporta IEEE802.1q VLAN, porta VLAN, basata su Mac VLAN, IP VLAN sotto rete, protocollo VLAN, conversione VLAN MVR.

Supporta la gestione IEEE802.3az EEE (Energy Efficient Ethernet), ottimizza il consumo di energia.

Supporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Supporta QoS, classificazione della trasmissione QoS, CoS, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziali.

Supporta l'aggregazione dinamica dei collegamenti IEEE 802.3ad LACP, l'aggregazione dei collegamenti statici.

Supporta il rilevamento IGMP/MLD V1/V2/V3, il filtraggio/adeguamento IGMP, la query IGMP.

Supporta il rapporto IGMP proxy, rilevamento MLD.

Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL.

Supporto IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Supporto Cisco® come CLI, gestione della rete Web, SNMP v1/v2c/v3, Telnet.

Supporto per l'aggiornamento del software tramite TFTP e HTTP, ridondanza del firmware per prevenire il fallimento dell'aggiornamento.

Supporto RMON, MIB II, mirroring, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Supporto IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Supporto SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

tensione di ingresso dell'alimentazione POE: 48V (massimo 52V),

Potenza di uscita di alimentazione PoE singola: 30W (porta 1~8)

(Le norme 802.3bt richiedono istruzioni speciali)

Norme: ISO 11898-2 (CAN ad alta velocità)

Velocità di comunicazione: 10Kbps~1Mbps (configurabile)

Numero massimo di nodi: 110 (corrispondenza di resistenza terminale predefinita)

Resistenza terminale: 120Ω (resistenza terminale opzionale integrata per ogni CAN)

Protezione dell'isolamento: supporta l'isolamento 2500V DC (facoltativo)

Protocollo di comunicazione: supporta CAN 2.0A/B, CAN FD

Intervallo di tensione del bus: -3V ~ +32V (protezione contro le sovratensioni)

Norme: TIA/EIA-485-A

Modalità di funzionamento: full-duplex o half-duplex (configurabile)

Velocità di comunicazione: 115200bps (configurabile)

Numero massimo di nodi: 32 (default) o estendibile a 256 (ripetitore richiesto)

Protezione dell'isolamento: supporta l'isolamento 1500V DC (facoltativo)

Intervallo di tensione del bus: -7V ~ +12V (protezione da sovratensioni)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4:2014

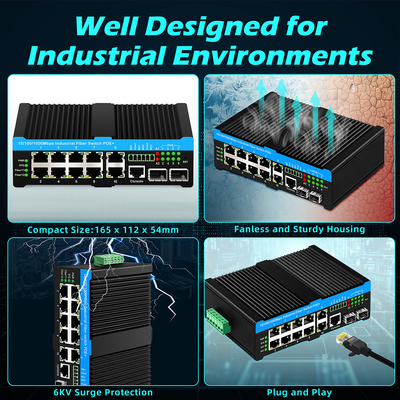

Conchiglia:conchiglia metallica ondulata; classe di sicurezza:IP40;

Dimensioni: 158 x 114,8 x 60 mm;

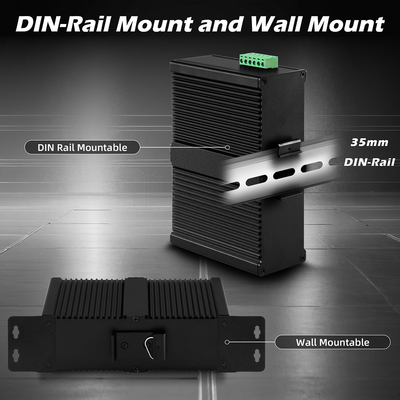

Metodo di montaggio:montaggio su rotaia
