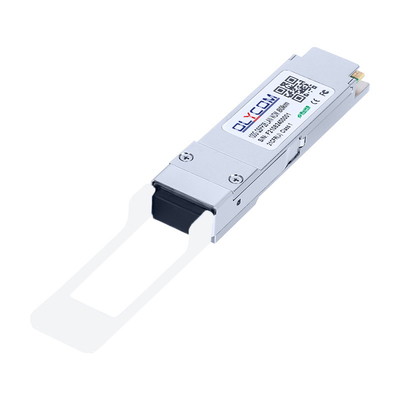

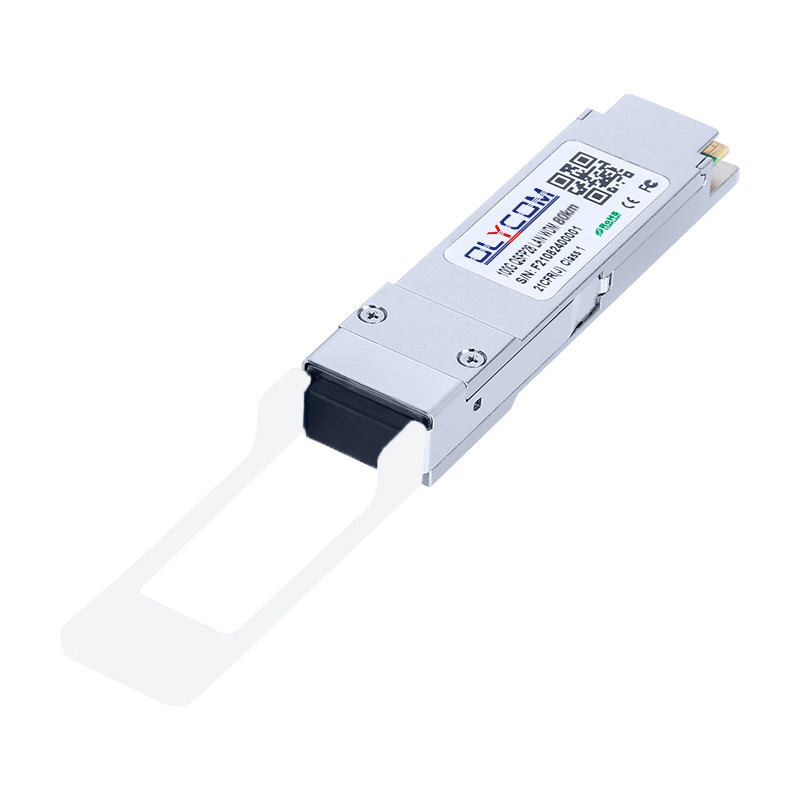

100 Gbps QSFP28 SFP Transceiver ZR4 LC Single Mode
80km 1295nm~1310nm
Caratteristiche chiave del modulo SFP da 100 Gbps
- Tassi di linea di supporto da 103,125 Gb/s
- Tasso di bit di corsia 25,78 Gb/s 100GE
- Trasmissione fino a 80 km con KR4-FEC
- Laser LAN WDM EML e ricevitore PIN con SOA
- Supporto della funzione Multi-Pin con IntL/RxLOSL e LPMode/TxDIS
- Interfaccia elettrica I/O ad alta velocità (CAUI-4)
- Interfaccia I2C con monitoraggio digitale integrato
- pacchetto QSFP28 MSA con connettore LC duplex
- Fornitore di alimentazione singolo +3,3V
- Consumo massimo di energia 4,5 W
- Rispetto della direttiva 2015/863/UE
- Temperatura della cassa di funzionamento: da 0 a +70 °C
Classificazione massima assoluta
|
Parametro
|
Il simbolo
|
Un minuto.
|
- Max, ti prego.
|
Unità
|
|
Temperatura di conservazione
|
TS
|
- Quaranta.
|
+ 85
|
°C
|
|
Tensione massima di alimentazione
|
VCC
|
- Zero.5
|
3.6
|
V.
|
|
Relativo operativo Umidità
|
RH
|
|
85
|
%
|
Ambiente di funzionamento raccomandato
|
Parametro
|
Il simbolo
|
Un minuto.
|
Tipico
|
- Max, ti prego.
|
Unità
|
Altre note
|
|
Temperatura della cassa di funzionamento
|
TC
|
0
|
|
+ 70
|
°C
|
|
|
Tensione dell'alimentazione
|
V.CC
|
3.13
|
3.3
|
3.47
|
V.
|
|
|
Corrente di alimentazione
|
Io...CC
|
|
|
1.82
|
A
|
|
|
Dissipazione di potenza massima
|
PD
|
|
|
4.5
|
W
|
|
|
Bitrate aggregato
|
BRAVE
|
|
103.125
|
|
Gb/s
|
|
|
Tasso di bit di corsia
|
BRLANE
|
|
25.78125
|
|
Gb/s
|
|
|
Distanza di trasmissione
|
TD
|
|
|
80
|
km
|
|
|
Fibra accoppiata
|
Fibra mono-moda
|
9/125um SMF
|
Caratteristiche ottiche
|
Parametro
|
Il simbolo
|
Un minuto.
|
Tipico
|
- Max, ti prego.
|
Unità
|
Altre note
|
|
Trasmettitore
|
|
Velocità di segnalazione per corsia
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Lane Wavelengt
|
L0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
L1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
L2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
L3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Potenza totale di lancio, 100GE
|
PT
|
7
|
|
12.5
|
dBm
|
1
|
|
Potenza di lancio media per corsia,
|
Pavg
|
1
|
|
6.5
|
dBm
|
1
|
|
OMA, ogni corsia
|
POMA
|
2
|
|
6.5
|
dBm
|
1
|
|
Differenza di potenza di lancio tra due corsie (media e OMA) tra due corsie (OMA)
|
Ptx, diff
|
|
|
3
|
dB
|
|
|
Potenza di uscita media (spegnimento del laser)
|
PSmettila.
|
|
|
- Trenta
|
dBm
|
|
|
Rapporto di soppressione in modalità laterale
|
SMSR
|
30
|
|
|
dB
|
|
|
Rapporto di estinzione, 100GE
|
Pronto soccorso
|
8.2
|
|
|
dB
|
|
|
RIN20OMA
|
RIN
|
|
|
-130
|
dB/Hz
|
|
|
Tolleranza alla perdita di ritorno otticonce
|
TOL
|
|
|
20
|
dB
|
|
|
Trasmettitore riflettente
|
RT
|
|
|
- 12
|
dB
|
|
|
Maschera ottica per gli occhi
|
- Si', certo.25,0.4- 0.45- 0.25- 0.28, 0,4}
|
%
|
2
|
|
Ricevitore
|
|
Velocità di segnalazione, ogni lane
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Linea di lunghezza d'onda centrale 0
|
λ0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
Linea di lunghezza d'onda centrale 1
|
λ1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
Linea di lunghezza d'onda centrale 2
|
λ2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
Linea di lunghezza d'onda centrale 3
|
λ3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Limite di danno , ogni corsia
|
Danni
|
5.5
|
|
|
dBm
|
|
|
Potenza di ricezione media per corsia
|
|
- 28 anni
|
|
-6
|
dBm
|
3
|
|
Sensibilità del ricevitore media per corsia
|
SClassificazione
|
|
|
-27
|
dBm
|
3
|
|
Los Assert
|
Perdere
|
- 36 anni.
|
|
|
dBm
|
|
|
Los De-assert
|
LosDA
|
|
|
- 28 anni
|
dBm
|
|
|
Los Hysteresis
|
LossH
|
0.5
|
|
5
|
dB
|
|
Dimensioni meccaniche
Informazioni sull'ordine
|
Parte Nombrello
|
Descrizione del prodotto
|
|
OQ.SPLHG80D
|
100Gbps QSFP28ZR4, LC,80km, 0°C~+70°C, con DDM
|
