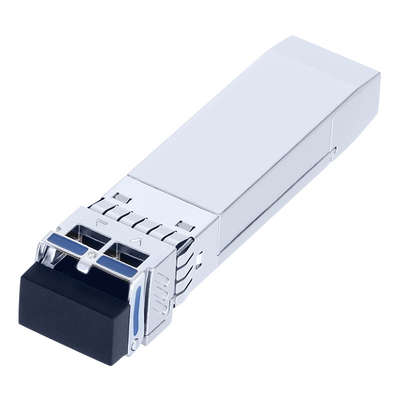

Descrizione
Applicazione
25GBASE-LR
Caratteristiche ottiche ed elettriche
Parametro | Il simbolo | Min. | Tipico | Max. | Unità | Altre note | ||
Trasmettitore | ||||||||
Lunghezza d'onda centrale | λc | λc-6.5 | λc | λc+6.5 | nm | |||
Larghezza spettrale ((-20dB) | Δλ | 1 | nm | |||||
Rapporto di soppressione in modalità laterale | SMSR | 30 | - | dB | ||||
Potenza media di uscita | Pout | 0 | 6 | dBm | 1 | |||
Rapporto di estinzione | Pronto soccorso | 3.5 | dB | |||||
Differenza di oscillazione di input dei dati | Numero di imballaggio | 180 | 850 | mV | 2 | |||
Impedanza differenziale di ingresso | Numero ZIN | 90 | 100 | 110 | Ω | |||
Disattivare TX | Disattivare | 2.0 | Vcc | V. | ||||
Abilitare | 0 | 0.8 | V. | |||||
Errore TX | Incriminazione | 2.0 | Vcc | V. | ||||
Normalmente | 0 | 0.8 | V. | |||||
Ricevitore | ||||||||
Lunghezza d'onda centrale | λc | 1260 | 1620 | nm | ||||
Sensibilità del ricevitore | - Tredici.3 | dBm | 3 | |||||
Sovraccarico del ricevitore | 2 | dBm | 3 | |||||
Risparmio di capitale | DISCRIZIONE | - 15 | dBm | |||||
Dati di riferimento | Losa | - Trenta | dBm | |||||
L'isteresi di LOS | 0.5 | dB | ||||||
Differenziale di oscillazione di uscita dei dati | Vout | 300 | 900 | mV | 4 | |||
Dati di riferimento | Altezza | 2.0 | Vcc | V. | ||||
Basso | 0.8 | V. |
Mappa della memoria diagnostica digitale
I ricevitori forniscono contenuti della memoria ID seriale e informazioni diagnostiche sulle attuali condizioni di funzionamento tramite l'interfaccia seriale a 2 fili (SCL, SDA).
Le informazioni diagnostiche con calibrazione interna o esterna sono tutte implementate, tra cui il monitoraggio della potenza ricevuta, il monitoraggio della potenza trasmessa, il monitoraggio della corrente di bias,controllo della tensione di alimentazione e controllo della temperatura.
La mappa della memoria diagnostica digitale definisce il campo di dati specifico come segue.
Descrizione del pin
Pin | Nome del segnale | Descrizione | Collegare la Seq. | Altre note |
1 | Veet | Terreno del trasmettitore | 1 | |
2 | TX FAULT | Indicazione del guasto del trasmettitore | 3 | Nota 1 |
3 | TX DISABLE | Disattivare il trasmettitore | 3 | Nota 2 |
4 | SDA | Segnale di dati seriali SDA | 3 | |
5 | SCL | Segnale di orologio seriale SCL | 3 | |
6 | MOD_ABS | Modulo assente, a terra all'interno del modulo. | 3 | |
7 | RS0 | Non collegato | 3 | |
8 | Dati di riferimento | Perdita di segnale | 3 | Nota n. 3 |
9 | RS1 | Non collegato | 3 | |
10 | Veer | Terrazzo del ricevitore | 1 | |
11 | Veer | Terrazzo del ricevitore | 1 | |
12 | Ricerca e sviluppo. | Dati ricevuti | 3 | Nota 4 |
13 | RD+ | Dati ricevuti | 3 | Nota 4 |
14 | Veer | Terrazzo del ricevitore | 1 | |
15 | VCCR | Fornitura di alimentazione del ricevitore | 2 | |
16 | VCCT | Fornitore di alimentazione del trasmettitore | 2 | |
17 | Veet | Terreno del trasmettitore | 1 | |
18 | TD+ | Trasmettere i dati | 3 | Nota 5 |
19 | TD- | Inv. Trasmettere i dati in | 3 | Nota 5 |
20 | Veet | Terreno del trasmettitore | 1 |
Dimensione
Informazioni sull'ordine
Numero della parte | Descrizione del prodotto |
OSPLTG10D | 1271~1371nm, 25,78Gbps, LC, 10km, 0°C~+70°C, con DDM |
Guida della lunghezza d'onda λC | |||||||||||
Codice | λC | Unità | Codice | λC | Unità | Codice | λC | Unità | Codice | λC | Unità |
27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
35 | 1351 | nm | 37 | 1371 | nm |
