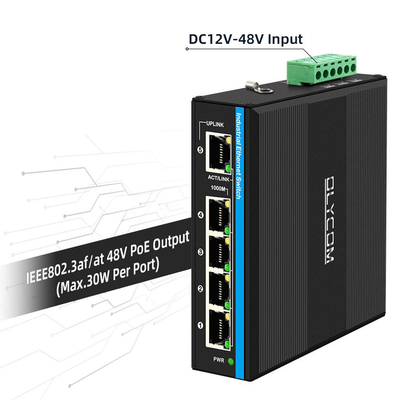

Interruttore PoE industriale a corrente continua per sistemi di backup solare e batteria
Caratteristiche chiave di un interruttore di ingresso a corrente continua 12V/24V/48V

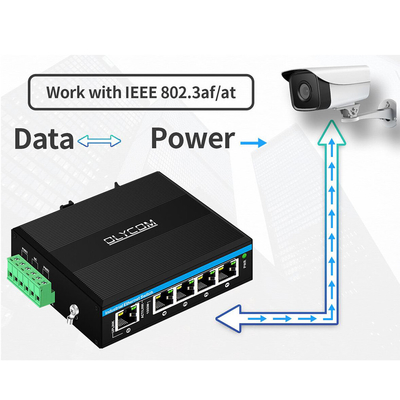

- Supporto dell'alimentazione delle telecamere PoE IP attraverso il punto di accesso wireless (AP) di 5 categorie di cavi Ethernet.
- IEEE 802.3af/con alimentazione su 1 ~ 4 porte RJ45
- 4 x 10/100/1000Mbps Porte RJ45 di autodisponibilità
- 1 x 10/100/1000Mbps porta di rete di collegamento ascendente
- Potenziatore di tensione integrato per l'ingresso DC12-48V che può essere utilizzato per energia solare/trunk/sistema VoIP/sistema di sicurezza CCTV
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 1000Base-TX conformi
- Potenza massima di 15,4 W sotto il livello standard, 30 W sotto il livello standard per ciascuna porta PoE
- rilevare i modelli PoE delle apparecchiature elettriche.
- Temperatura dell'ambiente di funzionamento: -40°C~75°C
| Nome del prodotto |
10/100/1000Mbps Industrial PoE Network Switch (5TP) |
| Numero modello. |
IM-WP054BGE |
| Port |
1 x 10/100/1000Mpbs di porta di rete di collegamento ascendente
4 x10/100/1000M UTP RJ45 ((Sostengono il sensore automatico MDI/MDIX)
|
| Protocollo |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 10Gbps ((non ingorghi)
Tasso di inoltro: 14,88 Mpps
2K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
| LED |
Potenza, rete
PWR: Potenza
Arancione rame: indicatore di velocità
Accesi: velocità di lavoro 1000Mbps
Disattivato: disconnesso o velocità di lavoro 10/100Mbps
Verde rame: indicatore Link/Act
Accesi: trasmissione normale
Lampeggiante: in trasmissione
Disattivato: trasmissione NON normale
|
| Fornitore di alimentazione |
tensione di ingresso dell'alimentazione PoE: DC12V-48V
Potenza di uscita di alimentazione PoE singola: 15,4W/30W (porta 1~4)
Bilancio totale del PoE: 120 W
Voltaggio di uscita PoE: DC48V, PoE attivo
|
| Ambiente |
Temperatura di funzionamento: -40°75°C
Temperatura di conservazione: -40° ∼85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
Lista di imballaggio
- 1pc interruttore
- 1pc manuale d'uso
Commento
Gli accessori (sostenitore DIN, alimentatore, cavo di rete ecc.) NON sono inclusi nella scatola di imballaggio
Per favore preparalo da solo o compra un intero set da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11,4*9,3*3,5 cm
Dimensioni della scatola interna: 23*16,5*5,8cm
Peso del prodotto: 0,35 kg
Peso dell' imballaggio: 0,45 kg
Dimensioni della scatola principale: 67*33*47cm
Quantità di imballaggio: 40pcs
Peso dell'imballaggio: 20 kg
Applicazione del PoE Edge Switch fuori rete
In un sistema PoE, la maggior parte dei dispositivi riceve DC48V o anche una tensione superiore per funzionare, se è solo DC12V o DC24V, PoE non funzionerà).
Il modello IM-WP054BGE è dotato di un amplificatore di tensione integrato che aumenta l'input di corrente continua basso (tipicamente DC12V ~ DC48V) dall'adattatore di alimentazione, UPS, alimentazione della batteria, ecc.
Poi il PoE verrà attivato per gli scenari di sicurezza CCTV.
Di seguito sono riportate alcune applicazioni popolari
- Sistema di energia solare
- Rete di veicoli
- Sistema di sicurezza CCTV residenziale
V. spiegazione dettagliata
Per gli scenari di cui sopra, abbiamo diversi kit di montaggio per una facile installazione.
Nel complesso, l'IM-WP054BGE aiuta
1, Aumentare il DC12V/DC24V a DC48V
2, Comunicazione intelligente con dispositivi basati su IP
Fornitura di potenza ai dispositivi PoE
Trasmettere solo segnale di rete con dispositivi non PoE
Si tratta di una soluzione ideale per il sistema di sorveglianza della potenza a bassa tensione.
Metodo di montaggio
Opzioni di ordine
| IM-WS050GE |
Interruttore Ethernet industriale
5*100/1000M, non gestito, non PoE, doppio ingresso DC12V~DC52V
Ideale per la rete di veicoli o per il sistema di automazione industriale
|
| IM-WP054GE |
Interruttore PoE industriale
5*100/1000M, non gestito, PoE af/at per la porta 1~4, budget 120W
DC48V~DC52V di doppio ingresso
Nota: PoE bt*60W è facoltativo
Ideale per il sistema di sicurezza CCTV
|
| IM-WP054BGE |
Interruttore PoE industriale
5*100/1000M, non gestito, PoE af/at per la porta 1~4, budget 120W
Input doppio DC12V~DC48V
con potenza di potenza interna
Ideale per la rete di veicoli o per il sistema solare
|
|
IM-WPD054GE
|
Interruttore PoE industriale
5*100/1000M, non gestito, 1*PD ((30W/60W/90W) + PoE af/at per la porta 1~4, non è necessario utilizzare una fonte di alimentazione aggiuntiva
Ideale per il sistema di sicurezza CCTV
|
| IM-WS050GM |
Commutatore gestito da rete industriale
5*100M/1000M, Web Managed ((QoS, VLAN ecc.), Non PoE
Input doppio DC12V~DC52V
Ideale per i sistemi di automazione industriale
|
Domande frequenti
1Su quale chip si basa?
Realtek
2Posso personalizzarlo?
Olycom: Sì. Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, blocco terminale di alimentazione ecc.)
3Posso connetterlo con dispositivi 10/100M?
Sì, tutte le porte sono a 10/100/1000M.
4Fa SKD/CKD?
R: Sì
