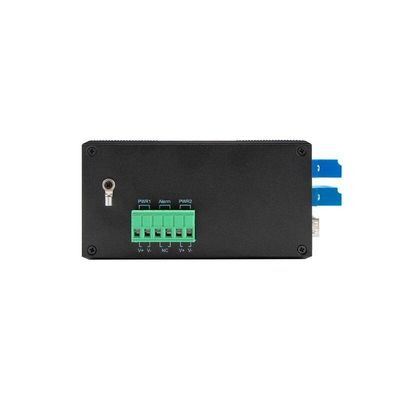

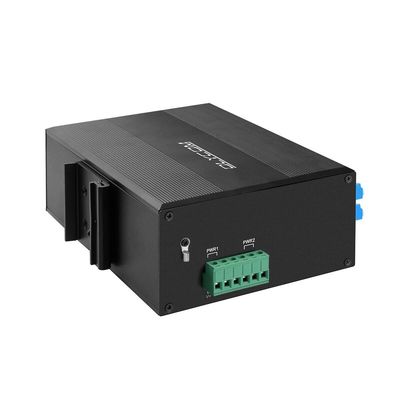

Switch industriale gestito L2 con funzione di bypass D2*2B
Connettore LC SM per la protezione della linea ottica
Caratteristiche principali dello switch di bypass ottico gestito
IM-FBS240GW è uno switch di bypass in fibra industriale da 10/100/1000 Mbps che supporta le seguenti funzionalità
- Doppio ingresso di alimentazione a tensione ampia
- Gestione GUI Web
- Installazione su guida DIN
- Certificazione FCC e CE
Ed è una parte indispensabile del sistema di protezione della comunicazione ottica, il bypass in fibra è altamente affidabile e stabile per diverse esigenze di percorso ottico come
- Rete metropolitana (MAN)
- Configurazione dinamica del multiplexing add/drop
- Monitoraggio del sistema
- Ricerca e sviluppo di laboratorio
Nel frattempo, lo switch di bypass in fibra si caratterizza per
- Bassa perdita di inserzione
- Ampio intervallo di lunghezze d'onda
- Basso crosstalk di canale
Specifiche dello switch Gigabit industriale completo
|
Nome prodotto
|
Industriale gestito 10/100/1000Mbps Switch di bypass in fibra (2F+4TP)
|
|
N. Modello
|
IM-FBS240GW
|
|
Porta
|
2 x 2.5G Porta SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (supporta auto-sensing MDI/MDIX )
|
|
Standard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
ID VLAND
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
Tabella indirizzi MAC
|
8K
|
|
Funzionalità di switching
|
Modalità di trasmissione: archiviazione e inoltro
Larghezza di banda del sistema:58Gbps (senza ingorghi)
Dimensioni DRAM: 128M Dimensioni Flash: 16M
Dimensioni buffer pacchetti: 4Mb
|
|
Supporti di rete
|
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100m)
Porta SFP, distanza di trasmissione: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LED
|
Alimentazione, rete, fibra, bypass
|
|
Alimentazione
|
Tensione di ingresso: DC 12-52V; Alimentazione a vuoto: 5W;
Connessione inversa: supporto
|
|
Ambiente
|
LavoroTemp:-40°～ 75°C; StoccaggioTemp:-40°～ 85°C;Umidità di lavoro: 10%～90%, non condensante; Umidità di stoccaggio: 10%～95%, non condensante
|
|
Standard industriali
|
EMI: FCC Parte 15 Sottoparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Livello 3, EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3, EN 61000-4-5 (Sovratensione) Livello 3, EN 61000-4-6 (CS) Livello 3, EN 61000-4-8; Controllo del traffico: NEMA-TS2; Vibrazione: IEC 60068-2-6; Caduta libera: IEC 60068-2-32; Urto: IEC 60068-2-27; Traffico ferroviario: EN 50121-4
|
|
Sicurezza
|
Marchio CE, commerciale; CE/LVD EN60950
|
|
Informazioni meccaniche
|
Scocca: Scocca metallica ondulata; Classe di sicurezza: IP40;
Dimensioni:155 x 113x 60mm;
|
|
Garanzia
|
3 anni
|
|
Bypass in fibra
|
|
Categoria
|
Unità
|
Specifiche
|
|
Intervallo di lunghezze d'onda
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Lunghezza d'onda di prova
|
nm
|
850/1300
|
1310/1550
|
|
Perdita di inserzione
|
dB
|
Tip:0.6 Max:1.0
|
Tip:0.6 Max:1.0
|
|
Perdita di ritorno
|
dB
|
MM≥30 SM≥50
|
|
Crosstalk di canale
|
dB
|
MM≥35 SM≥55
|
|
Perdita di polarizzazione
|
dB
|
≤0.05
|
|
Perdita di lunghezza d'onda
|
dB
|
≤0.05
|
|
Perdita di temperatura
|
dB
|
≤0.05
|
|
Ripetibilità
|
dB
|
≤0.05
|
|
Tensione operativa
|
v
|
3.3V-5V
|
|
Durata del servizio
|
volte
|
≥100000000
|
|
Tempo di commutazione
|
ms
|
≤10
|
|
Potenza ottica di trasmissione
|
mw
|
≤500
|
|
Temperatura operativa
|
ºc
|
-20~+70
|
|
Temperatura di stoccaggio
|
ºc
|
-40~+85
|
Applicazione
Fasi di produzione
Saldatura: Saldare i componenti necessari
Pulizia: Per evitare qualsiasi possibile malfunzionamento dovuto a polvere o detriti sulle schede PCB.
Assemblaggio: Costruisce i componenti di un prodotto, come pannelli, viti, schede PCB.
Test: Per assicurarsi che il prodotto funzioni correttamente dopo l'assemblaggio
Invecchiamento: Per verificare se il prodotto può funzionare senza problemi per lungo tempo senza difetti come indicatori LED, tensione. Questo di solito dura da 24 a 48 ore.
Test: Per verificare se il prodotto può elaborare correttamente segnali dati o video. Perdita di dati? Velocità di trasmissione corretta? Fallimento di pacchetti dati? Tali domande verrebbero verificate in questa procedura.
Test QC: Questo è il terzo e ultimo controllo della qualità del prodotto. Se tutto va bene, il nostro personale di imballaggio lo imballerà secondo le esigenze del cliente e allegherà all'imballaggio un'etichetta del prodotto.
Una volta completato tutto quanto sopra, il prodotto andrà sul mercato.
FAQ:
Cos'è uno switch di bypass ottico?
A: È anche chiamato TAP di bypass utilizzato per commutare automaticamente i nodi difettosi in caso di interruzioni di corrente o guasti, questo garantisce la trasmissione ottica completa.
Dove viene utilizzato?
A: Viene utilizzato principalmente per prevenire interruzioni di rete, proteggere la rete o controllare il sistema di rete nelle telecomunicazioni ottiche.
Può essere utilizzato in architetture di rete in fibra ad anello o lineare come sistemi di comunicazione ferroviaria, automazione industriale e sottostazioni elettriche.
Quali sono le opzioni di ordinazione?

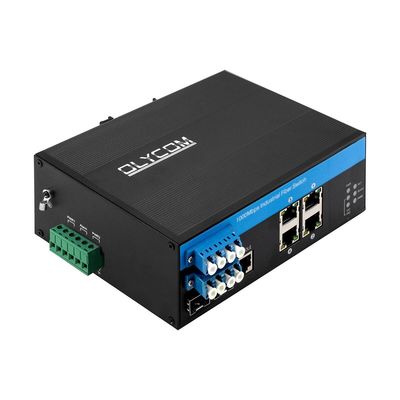

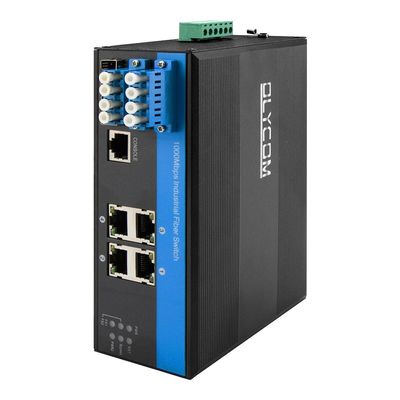

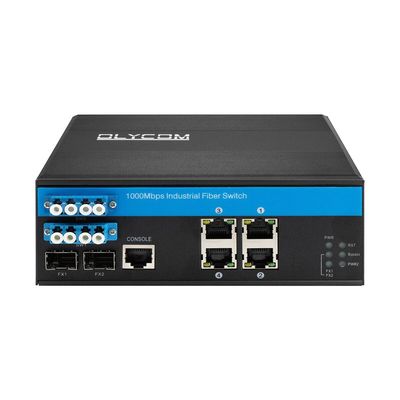

A: Ci sono connettori SC monomodali (4 porte), LC monomodali (4 porte e 8 porte) e LC multimodali (4 porte e 8 porte) a vostra scelta come nelle foto sottostanti.
Le vostre unità di bypass ottico possono funzionare con switch diversi?
A: Sì, questo dispositivo riguarda il livello di trasmissione ottica e non coinvolge alcun protocollo di rete.
Può funzionare con qualsiasi switch di diverse velocità ottiche (100M/1G/2.5G/10G/25G/40G/100G).
È possibile supportare il montaggio a parete?

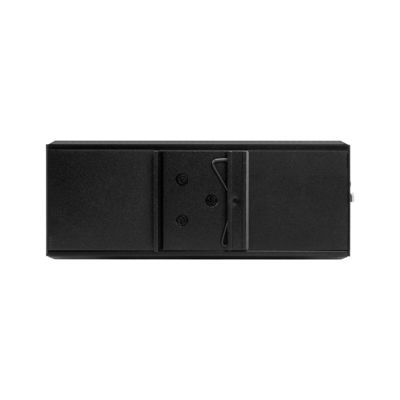

A: Sì, l'installazione standard è su guida DIN. Abbiamo anche una speciale piastra posteriore con fori di montaggio per il montaggio a parete.
Ci sarà una coppia di staffe di montaggio nella lista di imballaggio.
