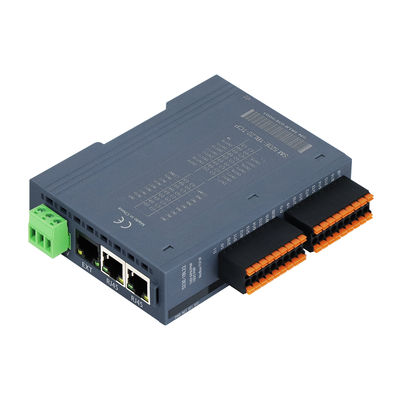

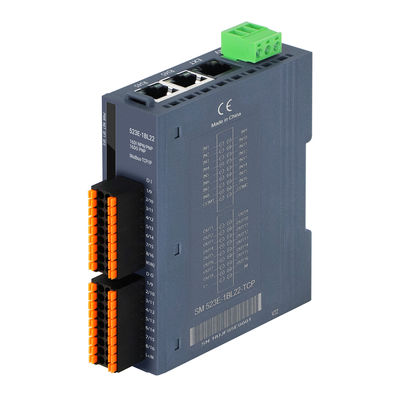

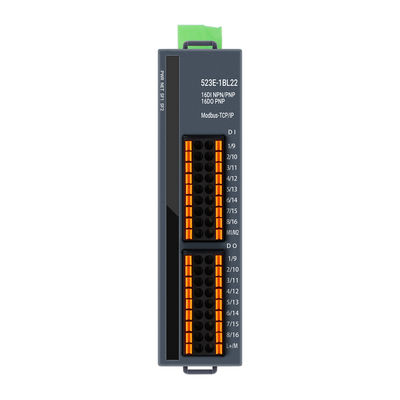

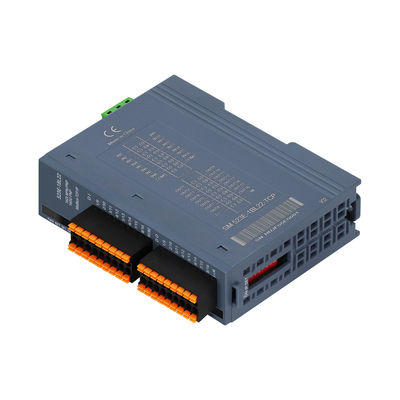

Sistema di I/O PAL bus Modbus-TCP 16DI+16DO PNP DC24V Ingresso 2RJ45 IP20 per Controllo Industriale

Coupler scalabile distribuito OM523E

Specifiche Tecniche

Tensione Operativa

24VDC (18VDC~28VDC)

Consumo di Corrente Operativa

I diversi modelli di prodotto variano, si prega di fare riferimento al manuale del prodotto per i dettagli.

Protezione Alimentazione

Protezione anti-inversione, assorbimento di sovratensione

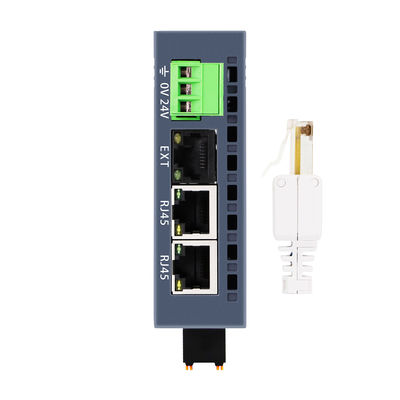

Interfaccia di Comunicazione

2*RJ45

Interfaccia Modulo di Espansione

1*RJ45

Tipo Terminale di Alimentazione

Connettori a innesto, morsetti a vite

Tipo Terminale di Segnale

Connettore a innesto, porta di connessione PUSH-IN a innesto diretto

Indicazioni Display

Spia di alimentazione, spia verde NET, spia rossa SF

,5msProtocollo

Modbus-TCP/IP

Categoria Master-Slave

Dispositivo slave indipendente

Punto I/O Ontologico

 Sì, vedere dati di ordinazione per i dettagli

Soglia di protezione da sovracorrente

1.5A

,5msTempo di Risposta IO

Minimo 5ms

Capacità di Espansione

Supporta l'espansione di 16 moduli EM500E-EM

Lunghezza Cavo (schermato)

Massimo 500m

Lunghezza Cavo (non schermato)

Il punto di ingresso più lungo è 300m, il punto di uscita più lungo è 150m

Impostazioni Slave

Impostazioni IP

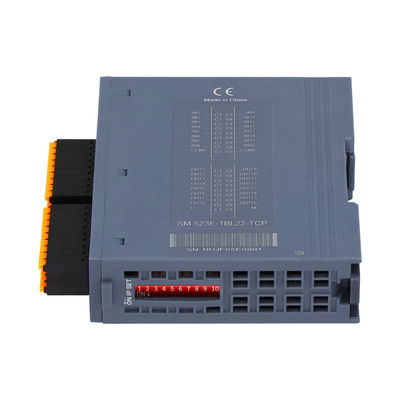

Impostate tramite DIP switch o pagina web

Numero Massimo di Stazioni per Segmento

255 (Il numero specifico di stazioni supportate è determinato dalla stazione principale)

Ambiente di Lavoro

Temperatura di Lavoro

-20~60

℃Umidità di Lavoro

5%~90% (senza condensa)

Livello di Protezione

IP20

Dimensioni (L*W*H)

27mm*104mm*114mm

Imballaggio

Codice Prodotto

Coupler espandibile distribuito bus interno verticale OM521E, bus Modbus-TCP, 3 porte RJ45, bus backplane WellAUBUS (cavo di rete porta RJ45 nera a cascata, modulo cavo di rete Categoria 5e lunghezza (limitata a 20 metri), cavo di estensione totale (limitato a 150 metri) e 16 moduli possono essere espansi. Alimentazione 24VDC, con impostazione IP indirizzo stazione tramite switch a 8 posizioni, il corpo è dotato di 32DI (ingresso catodo comune/anodo comune), livello di protezione IP20, supporta installazione su guida DN35

OM521E-1BL22-TCP

Coupler scalabile distribuito bus interno verticale OM522E, bus Modbus-TCP, 3 porte RJ45, bus backplane WellAUBUS (cavo di rete porta RJ45 nera a cascata, modulo cavo di rete Categoria 5e lunghezza (limitata a 20 metri), cavo di estensione totale (limitato a 150 metri) e possono essere espansi fino a 16 moduli. Alimentazione 24VDC, con codice a 8 cifre per impostare l'indirizzo IP della stazione, il corpo è dotato di 32DO (uscita PNP), livello di protezione IP20, supporta installazione su guida DN35

OM522E-1BL22-TCP

Coupler espandibile distribuito bus interno verticale OM523E, bus Modbus-TCP, 3 porte RJ45, bus backplane WellAUBUS (cavo di rete porta RJ45 nera a cascata, lunghezza tra modulo cavo di rete Categoria 5e lunghezza (limitata a 20 metri), cavo di estensione totale (limitato a 150 metri) e 16 moduli possono essere espansi. Alimentazione 24VDC, con impostazione IP indirizzo stazione tramite switch a 8 posizioni, il corpo è dotato di 16DI (ingresso catodo comune/anodo comune), 16DO (uscita PNP), livello di protezione IP20, supporta installazione su guida DN35

OM523E-1BL22-TCP
