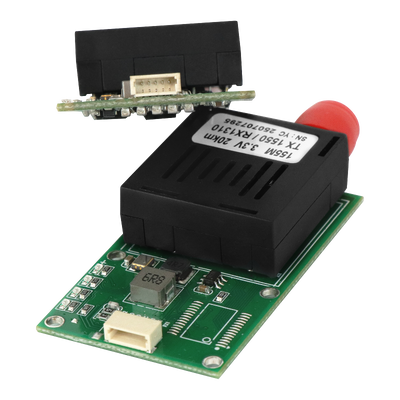

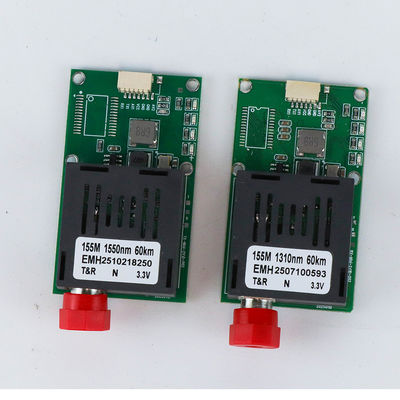

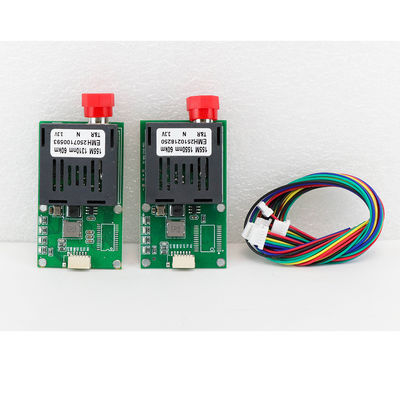

Modulo Ottico per Drone Conforme CE TTL Dati Fibra FC/ST/SC 20KM/40KM/60KM/80KM

Modulo di droni a fibra legata


Fino al cielo

La lunghezza d'onda del cavo in fibra ottica dell'estremità del cielo è di 1490 nm e l'interfaccia è definita come: RX/TX/AV/VCC/GND.TX è collegato al CRSFRX del controllo di volo, e l'AV è collegata alla porta di uscita del segnale AV del comando di volo.

Terzo piano

La lunghezza d'onda del cavo in fibra ottica dell'estremità di terra è di 1550 nm e l'interfaccia è definita come: RX/TX/AV/CC/GND.TX è collegato al CRSFRX del ricevitore del telecomandoDescrizione: Questo dispositivo è stato sviluppato per il sistema di trasmissione del segnale dei droni con 1 segnale di video analogo e 1 segnale di livello TTL.Il dispositivo presenta le caratteristiche di sicurezza e affidabilità, prestazioni stabili, peso generale leggero e prestazioni ad alto costo.


I sistemi industriali di comunicazione UAV richiedono molto di più della semplice trasmissione wireless di dati.telemetria, video ad alta definizione, elaborazione dell'intelligenza artificiale e vari dati dei sensori mantenendo una comunicazione affidabile su lunghe distanze.

I moduli di comunicazione in fibra ottica offrono una soluzione ideale in quanto offrono una latenza ultra-bassa, un'elevata larghezza di banda, una forte immunità elettromagnetica e una trasmissione sicura a lunga distanza.Sono ampiamente utilizzati nei droni a catena, droni industriali e sistemi senza pilota di missione critica.

1Controllo del volo e trasmissione telemetrica.

Il modulo in fibra ottica TTL fornisce un canale di comunicazione seriale trasparente tra il controllore di volo e la stazione di controllo a terra.

I dati trasmessi tipici includono:

* Comandi di controllo del volo

* Missioni di waypoint automatiche

* Comandi di ritorno a casa

* Dati di posizionamento GPS

* Informazioni sull'atteggiamento dell'IMU

* Direzione della bussola

* Altitudine e velocità

* Lo stato della batteria

* Monitoraggio della salute motoria

* Feedback telemetrico in tempo reale

Poiché la comunicazione del controllo di volo è di fondamentale importanza per la sicurezza, il canale seriale è progettato per fornire una trasmissione stabile, deterministica e a bassa latenza su lunghe distanze.

2Trasmissione video ad alta definizione

Il modulo in fibra ottica Gigabit Ethernet è progettato per carichi utili ad alta larghezza di banda che richiedono una comunicazione IP continua.

Le applicazioni tipiche sono:

* Fotocamere HD 1080P / 4K

* H.264 / H.265 streaming video

* Telecamere a doppio spettro EO/IR

* Telecamere di sorveglianza panoramiche

* Sistemi di telecamere PTZ

* Dispositivi di carico utile basati su IP

L'interfaccia Gigabit Ethernet fornisce una larghezza di banda sufficiente per la trasmissione video in tempo reale mantenendo al contempo un'eccellente qualità dell'immagine su collegamenti in fibra a lunga distanza.

3. AI Computing e carichi utili intelligenti

I moderni UAV industriali integrano sempre più piattaforme di edge computing basate sull'IA per l'analisi delle immagini in tempo reale e il processo decisionale autonomo.

I tipici carichi utili sono:

* AI edge computer

* piattaforme NVIDIA Jetson

* PC industriali incorporati

* Sistemi di riconoscimento degli oggetti

* Sistemi di tracciamento intelligenti

* Sistemi di controllo autonomi

Il canale a fibra Ethernet consente la trasmissione ad alta velocità dei risultati di elaborazione dell'IA, delle informazioni dei sensori e della comunicazione di rete tra le apparecchiature aeree e la stazione di terra.

4LiDAR, radar e sistemi di mappatura

Gli UAV di rilevamento e ispezione trasportano spesso apparecchiature di rilevamento ad alto tasso di dati.

I tipici carichi utili sono:

* Scanner LiDAR

* sistemi radar SAR

* Telecamere multispectral

* Telecamere iperspettrali

* Sistemi di fotogrammetria

* attrezzature di mappatura 3D

Questi sensori generano continuamente grandi volumi di dati, rendendo Gigabit Ethernet su fibra una soluzione di trasmissione ideale.

5. UAV di ispezione industriale

I sistemi di comunicazione in fibra ottica sono ampiamente utilizzati per compiti di ispezione industriale in cui è essenziale una comunicazione stabile.

Le applicazioni tipiche sono:

* Ispezione delle linee di trasmissione elettrica

* Ispezione delle turbine eoliche

* Ispezione dei gasdotti

* Impianti petrolchimici

* Ispezione ferroviaria

* Ispezione delle infrastrutture stradali

* Monitoraggio dei ponti

* Centrali solari

* Infrastrutture delle città intelligenti

La trasmissione in fibra fornisce un'eccellente resistenza alle interferenze elettromagnetiche comunemente presenti negli ambienti industriali.

6- Sistemi di droni collegati.

I droni collegati richiedono una comunicazione continua e affidabile tra la piattaforma aerea e la stazione di terra.

Un tipico cavo di comunicazione collegato è costituito da:

* Cavo in fibra ottica rinforzato con kevlar

* Membro resistente alla trazione

* Giacca protettiva flessibile

* Fibra ottica monomodo

Le specifiche comuni comprendono:

* G.657.A2 fibra monomodo

* Struttura a due o quattro nuclei

* diametro del cavo 1,2 mm

* resistenza alla trazione di 100 N

Questa costruzione consente un continuo avvolgimento e sganciamento mantenendo una comunicazione stabile durante missioni di lunga durata.

7. Sicurezza pubblica e risposta alle emergenze

I moduli di comunicazione UAV a fibra ottica sono adatti alle operazioni di sicurezza pubblica che richiedono una comunicazione affidabile e priva di interferenze.

Le applicazioni tipiche sono:

* Soccorso di emergenza

* Supporto per la lotta contro gli incendi

* Risposta alle catastrofi

* Monitoraggio delle inondazioni

* Ricerca e salvataggio (SAR)

* Gestione del traffico

* Pattuglia di frontiera

* Sorveglianza delle forze dell'ordine

La comunicazione ottica affidabile contribuisce a garantire l'esecuzione ininterrotta della missione in ambienti complessi.

8- Sistemi di difesa e anti-interferenza

A differenza della comunicazione RF convenzionale, la trasmissione in fibra ottica è immune alle interferenze elettromagnetiche e agli interferimenti a radiofrequenza.

Le applicazioni tipiche legate alla difesa includono:

* Sorveglianza tattica

* Sicurezza delle frontiere

* Monitoraggio delle coste

* Supporto per la guerra elettronica

* Sistemi anti-interferenza UAV

* Trasmissione di dati sicura

Il collegamento in fibra fisica fornisce una comunicazione altamente affidabile per operazioni mission-critical in cui l'integrità della comunicazione è essenziale.

9Architettura di comunicazione UAV a doppio canale

Un'implementazione industriale comune combina due canali di comunicazione indipendenti:

TTL su fibra

* Controllo del volo

* Telemetria

* Comunicazione dei sensori

* Comandi di missione

Gigabit Ethernet su fibra

* Video HD

* Intelligenza artificiale

* Telecamere IP

* LiDAR

* Radar

* carichi utili di rete

Separando il traffico di controllo dai dati di carico utile ad alta larghezza di banda, il sistema riduce al minimo le interferenze di comunicazione e migliora l'affidabilità operativa complessiva.

Dimensione





Domande frequenti


1Lei è un produttore?

Sì, siamo un vero produttore con capacità produttive complete.

Abbiamo i nostri impianti di produzione e un team di ricerca e sviluppo dedicato all'innovazione dei prodotti.

Siete i benvenuti a fare un tour virtuale dei nostri locali attraverso il link qui sotto, dove potete esplorare sia i nostri uffici che le aree di produzione.

https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html

2Qual e' il tempo di consegna se ordino?

La produzione inizia subito dopo aver ricevuto il pagamento.

Per i modelli ordinati frequentemente, manteniamo l'inventario in magazzino, e dopo aver completato i necessari test di qualità, possiamo spedire il vostro ordine prontamente.

Nei casi in cui gli articoli non sono prontamente disponibili in magazzino, il nostro calendario tipico di produzione varia da 3 a 5 giorni lavorativi per quantità inferiori a 50 pezzi o coppie.

3Come spedirete il mio ordine?

Offriamo soluzioni di spedizione flessibili per soddisfare le diverse esigenze dei clienti.

Per gli ordini standard, organizziamo il trasporto aereo tramite vettori affidabili come DHL, UPS o FEDEX.

Per gli acquisti di grandi dimensioni, possiamo organizzare il trasporto marittimo che è più economico.

Se preferisce, possiamo anche spedire utilizzando il proprio conto di spedizione o spedizioniere designato.

Il tempo di consegna in dogana locale per le procedure di sdoganamento è di circa 3-5 giorni di calendario.

4Qual è il MOQ?

La nostra quantità minima di ordinazione è estremamente flessibile, impostata su un solo pezzo o una coppia.

Dal momento che manteniamo lo stock di numerosi modelli, l'invio di campioni per la vostra valutazione e per le prove è semplice e conveniente.

5Posso avere uno sconto?

Sì, gli sconti sono sicuramente disponibili e negoziabili.

Gli aggiustamenti dei prezzi sono in genere determinati in base al volume dell'ordine e possono essere discussi dopo un test di campionamento di successo.

6Qual è il periodo di garanzia?

La nostra copertura di garanzia varia a seconda della categoria di prodotto.

I prodotti di qualità commerciale come i convertitori multimediali Ethernet a fibra e gli switch PoE a fibra ottica sono dotati di una garanzia di 1 anno.

Le apparecchiature di grado industriale sono garantite da un periodo di garanzia di 3 anni.

Inoltre, forniamo supporto tecnico per tutta la vita per tutti i modelli fabbricati con il marchio Olycom.
