Olycom Managed Industrial PoE Fiber Switch
1. Panoramica del Prodotto

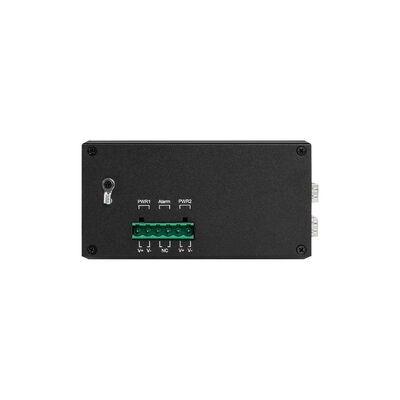

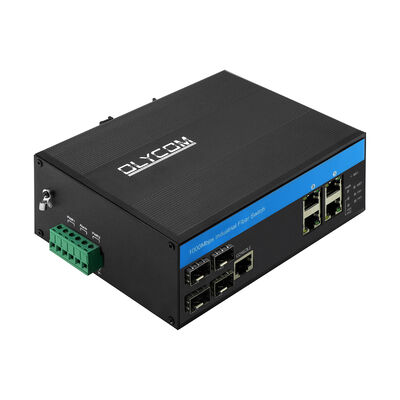

1.1 L'IM-FP444GW è uno switch in fibra PoE industriale gestito, progettato per la trasmissione Ethernet e in fibra ad alta affidabilità in ambienti difficili. Integra 4 porte in fibra SFP da 100/1000/2500 Mbps con 4 porte RJ45 abilitate PoE da 10/100/1000 Mbps, fornendo una soluzione di accesso e aggregazione flessibile per reti industriali, sorveglianza esterna e architetture in fibra distribuite.
1.2 Conforme a IEEE 802.3af/at, lo switch eroga fino a 30W per porta PoE con un budget di potenza totale di 120W, garantendo una trasmissione stabile di alimentazione e dati a telecamere IP, AP wireless e dispositivi edge. Con il suo involucro in metallo con grado di protezione IP40, il montaggio su guida DIN o a parete e l'ampio intervallo di temperatura operativa da -40°C a +75°C, l'IM-FP444GW è costruito per un funzionamento continuo in ambienti industriali e esterni esigenti.
2. Caratteristiche Principali
L'IM-FP444GW combina gestione avanzata di livello 2, protezione industriale e capacità di commutazione ad alte prestazioni:
-
Design ibrido in fibra e PoE – 4 porte SFP da 2,5G per la trasmissione in fibra a lunga distanza e 4 porte Gigabit RJ45 PoE.
-
Erogazione di alimentazione PoE industriale – Conforme a IEEE 802.3af/at, 30W per porta, budget PoE totale di 120W, uscita 48V.
-
Gestione avanzata di livello 2 – Supporta VLAN (802.1Q), QoS, IGMP/MLD snooping, aggregazione di link LACP e controllo della larghezza di banda.
-
Protezione ad anello e ridondanza – Supporta STP, RSTP, MSTP e ITU-T G.8032 Ethernet Protection Ring (EPR) per un rapido ripristino della rete.
-
Affidabilità industriale – Protezione da sovratensione Ethernet da 6KV, protezione ESD fino a ±15KV aria, conformità di grado industriale EMC.
-
Prestazioni di commutazione elevate – Capacità di commutazione di 28 Gbps, velocità di inoltro di 20,83 Mpps, tabella MAC da 8K, frame jumbo da 9,6 KB.
-
Gestione flessibile – GUI Web, CLI simile a Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS e ridondanza del firmware.
-
Funzionalità di efficienza energetica e diagnostica – IEEE 802.3az EEE, diagnostica dei cavi, mirroring delle porte, RMON e registrazione eventi.
3. Specifiche
|
Nome del Prodotto
|
Switch in fibra PoE industriale gestito da 10/100/1000 Mbps (4F+4TP)
|
|
Modello No.
|
IM-FP444GW
|
|
Porta
|
4*porte SFP da 100/1000/2500 Mbps
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
8*10/100/1000M UTP RJ45 (Supporta l'auto-rilevamento MDI/MDIX)
|
|
Protocollo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Funzionalità di commutazione
|
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro: <10us
Larghezza di banda del sistema: 28 Gbps (senza congestione del traffico)
Velocità di inoltro: 20,83 Mpps
Dimensione DRAM: 128M
Dimensione Flash: 16M
Dimensione del buffer pacchetti: 4Mb
ID VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9,6 KB
|
|
Supporto di rete
|
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100m)
|
|
LED
|
Alimentazione, rete, fibra
PWR: Alimentazione
Arancione: Link/ACT
Verde: Velocità di rete 1000M (spento quando è 100Mb/s)
Fibra: FX1/FX2/FX3/FX4
|
|
Alimentazione
|
Tensione di ingresso: 48V (max 52V)
Tensione di uscita PoE: 48V
Potenza di uscita PoE singola: 30W (porta 1~4)
Budget massimo: 120W
Connessione inversa: supporto
|
|
Cablaggio PoE
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Ambiente
|
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
|
Standard Industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subpart B(Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Guscio: Guscio in metallo ondulato, livello di grado IP40
Dimensione: 158*115*60mm
Metodo di montaggio: Montaggio su guida Din/a parete
Peso: 0,75Kg/0,9Kg (Netto/Lordo)
|
|
Garanzia
|
3 anni, supporto tecnico a vita
|
4. Dimensione
5. Interfaccia utente Web
6. Funzionalità Software
- Supporta la diagnostica dei cavi e può individuare il punto di guasto
- Supporta IEEE802.3az EEE (Energy Efficient Ethernet) Management, ottimizza il consumo energetico
- Supporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Supporta QoS, QoS di classificazione del trasporto, CoS, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporta IEEE802.1q VLAN, porta VLAN, basata su Mac VLAN, IP subnet VLAN, Protocol VLAN, conversione VLAN, MVR
- Supporta l'aggregazione di link LACP IEEE802.3ad dinamica, aggregazione di link statica
- Supporta IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Supporta il report dell'agente IGMP, MLD snooping
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporta CLI simile a Cisco®, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware previene il fallimento dell'aggiornamento
- Supporta DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Supporta RMON, MIB II, mirror image, registro eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporta IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Si prega di contattarci per il manuale web o il manuale CLI
7. Applicazione
8. Accessori
|
Modulo Ottico Industriale
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Alimentatore DIN Industriale
|
|
IM-DAC220/DC12V1.67A
|
AC220V a DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V a DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V a DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V a DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V a DC48V10A, -40℃～70℃
|
9. FAQ
1, Su quale chip è basato?
Olycom: Vitesse
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)
3, Posso collegarlo a dispositivi 10/100M?
Olycom: Sì
Per le porte LAN, sono con rilevamento automatico 10/100/1000M
Per le porte in fibra, si prega di configurare la velocità di 100 Mbps tramite GUI Web o CLI
4, Posso disattivare la funzione PoE per alcune porte quando necessario?
R: Sì
Tutti gli switch gestiti PoE di questa serie supportano la gestione PoE
Si prega di impostare lo stato PoE tramite GUI Web o CLI
5, Fate SKD/CKD?
R: Sì
Come fabbrica, abbiamo trattato questo molte volte.
