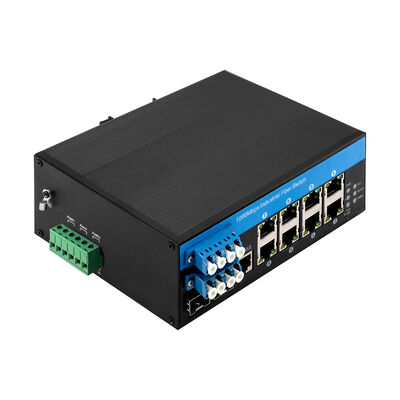

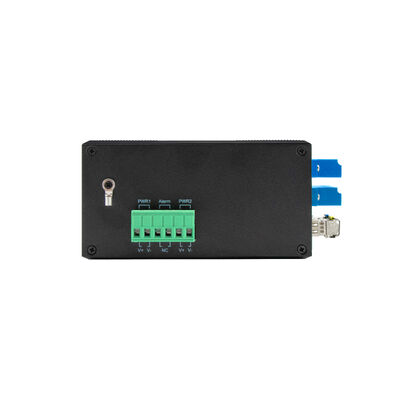

2.5G Managed PoE Fiber Bypass Switch 8 Port
1. Visualizzazione del prodotto
L'IM-FBP288GW è un interruttore di bypass in fibra PoE di livello industriale gestito progettato per sistemi di comunicazione ottica e di distribuzione di energia mission-critical.
integra porte PoE RJ45 da 8 × 10/100/1000Mbps, porte uplink in fibra SFP da 2 × 100/1000/2500Mbps e porte di bypass in fibra LC da 2 ×abilitare la trasmissione ottica ininterrotta anche in caso di perdita di potenza o di guasto del dispositivo.
Supportando l'IEEE 802.3af/at PoE con un budget di potenza totale fino a 240W, lo switch garantisce una fornitura di potenza affidabile a telecamere IP, punti di accesso wireless e dispositivi industriali edge.
Con il suo involucro metallico industriale IP40, il montaggio DIN-rail o a parete e la temperatura di funzionamento da -40°C a +75°C,l'IM-FBP288GW è appositamente progettato per ambienti difficili in cui la disponibilità della rete e la protezione del percorso ottico sono fondamentali.
2. Specifica
|
Nome del prodotto
|
10/100/1000Mbps Controllato Industrial PoE Fiber Bypass Switch ((2F+8TP)
|
|
Numero modello.
|
IM-FBP288GW
|
|
Port
|
2*100/1000/2500Mpbs porte SFP
2* porte di bypass LC (SM/MM)
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
8*10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
|
Protocollo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 26Gbps (senza ingorghi)
Tasso di inoltro: 19.344 Mpps
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
ID del VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, rete, fibra
PWR: Potenza
Arancione: Link/ACT
Verde: 1000M velocità di rete ((spento quando è di 100Mb/s)
Fibra: FX1/FX2
|
|
Fornitore di energia
|
Voltaggio di ingresso: 48V (massimo 52V)
Voltaggio di uscita PoE: 48V
Potenza di uscita PoE singola: 30W ((porta 1~8)
Bilancio massimo: 240 W
Connessione inversa: supporto
|
|
Indirizzo PoE
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 158*115*60 mm
Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,75 kg/0,9 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
|
Fibra bypass
|
|
Categoria
|
Unità
|
Specificità
|
|
Intervallo di lunghezza d'onda
|
nm.
|
850±40/1300±40
|
1260~1650
|
|
Lunghezza d'onda di prova
|
nm.
|
850/1300
|
1310/1550
|
|
Perdita di inserimento
|
dB
|
Tipo: 0,6 Max: 1.0
|
Tipo: 0,6 Max: 1.0
|
|
Perdita di rendimento
|
dB
|
MM≥30 SM≥50
|
|
Interconnessione tra canali
|
dB
|
MM≥35 SM≥55
|
|
Perdita di polarizzazione
|
dB
|
≤ 0.05
|
|
Perdita di lunghezza d'onda
|
dB
|
≤ 0.05
|
|
Perdita di temperatura
|
dB
|
≤ 0.05
|
|
Ripetibilità
|
dB
|
≤ 0.05
|
|
tensione di funzionamento
|
v
|
3.3V-5V
|
|
Durata di vita
|
tempi
|
≥ 100000000
|
|
Orario di cambio
|
ms
|
≤ 10
|
|
Potenza ottica di trasmissione
|
mv
|
≤ 500
|
|
Temperatura di funzionamento
|
o
|
-20~+70
|
|
Temperatura di conservazione
|
o
|
-40 - +85.
|
Come parte indispensabile del sistema di comunicazione e protezione ottica, il bypass in fibra è altamente affidabile e stabile per diverse esigenze di percorso ottico come
Nel frattempo, l'interruttore di passaggio di fibra caratterizza
-
Basse perdite di inserimento
-
Ampia gamma di lunghezze d'onda
-
Trasparenza di canale basso
3. WEB Informazioni
- Sostenere la diagnosi del cavo e può individuare il punto di guasto
- Supporto IEEE802.3az EEE ((Ethernet ad efficienza energetica) gestione, ottimizzare il consumo di energia
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Supporto QoS, classificazione dei trasporti QoS, CoS, controllo della larghezza di banda ((direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN, porta VLAN, VLAN basato su Mac, VLAN su subnet IP, VLAN di protocollo, convertitore VLAN, MVR
- Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
- Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Rapporto dell'agente di supporto IGMP, spionaggio MLD.
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore di aggiornamento
- Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
- Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporto IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4Applicazione
- Reti dell'area metropolitana (MAN) - Garantisce una trasmissione in fibra ininterrotta quando i dispositivi in linea falliscono o richiedono manutenzione.
- CCTV e sistemi di sorveglianza per la sicurezza ¢ Alimenta le telecamere IP tramite PoE proteggendo i collegamenti in fibra in installazioni all'aperto e lungo la strada.
- Automatizzazione e monitoraggio industriale Mantenere una comunicazione continua in fabbriche, sottostazioni e reti di controllo industriale.
- Sistemi di monitoraggio delle reti ottiche Ideale per inserire attrezzature di monitoraggio, analisi o protezione senza rischiare interruzioni del traffico.
- Laboratorio e ambienti di ricerca e sviluppo Fornisce una commutazione in fibra stabile e ripetibile per test ottici e convalida del sistema.
- Trasporti e infrastrutture per le città intelligenti Supporta il monitoraggio del traffico, la comunicazione ferroviaria e le reti di sorveglianza a livello cittadino.
5. Lista di imballaggio
-
1pc interruttore
-
1pc manuale d'uso
-
1 pc di cavo per console
Commento
Gli accessori ((DIN rail bracket, modulo ottico, alimentazione, patchcord, cavo di rete ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararlo da soli o acquistare un intero set da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 15,8*11,5*6cm
Dimensioni della scatola interna: 25,3*20,8*8cm
Peso del prodotto: 0,75 kg
Peso dell'imballaggio: 0,9 kg
Dimensioni della scatola principale: 55,5*40*41cm
Quantità di imballaggio: 20pcs
Peso dell'imballaggio: 20 kg
6. FAQ
1Su quale chip si basa?
Olycom: Vitesse
2Posso personalizzarlo?
- Si '.
Sosteniamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, blocco terminale di alimentazione ecc.)
3Posso connetterlo con dispositivi 10/100M?
- Si '.
Per le porte LAN sono 10/100/1000M auto-sensing
Per le porte in fibra, configurare la velocità di 100 Mbps tramite Web GUI o CLI
4Posso disattivare la funzione PoE per alcune porte quando necessario?
R: Sì
Tutti gli interruttori gestiti PoE di questa serie supportano la gestione PoE
Si prega di impostare lo stato PoE tramite Web GUI o CLI
5Fa SKD/CKD?
R: Sì
Come fabbrica, abbiamo affrontato questo problema molte volte.
