4 Port Industrial PoE Switch con bypass in fibra
1. panoramica
L'IM-FBP244GW è un switch di bypass in fibra PoE di grado industriale completamente gestito progettato per reti di trasmissione Ethernet e ottiche ad alta disponibilità.
Integrando l'accesso Gigabit PoE, i collegamenti in fibra multi-gigabit e i canali di bypass ottico doppio, garantisce una connettività di rete ininterrotta anche durante la perdita di corrente o il guasto del dispositivo.
Progettato per funzionare in modo affidabile in ambienti difficili, l'interruttore combina funzionalità avanzate di gestione dello strato 2 con protezione della fibra di classe portante,Il progetto è stato realizzato con l'ausilio di un team di esperti specializzati., resilienza e controllo centralizzato sono essenziali.
2. Specifica
|
Nome del prodotto
|
10/100/1000Mbps Controllato Industrial PoE Fiber Bypass Switch ((2F+4TP)
|
|
Numero modello.
|
IM-FBP244GW
|
|
Port
|
2*100/1000/2500Mpbs porte SFP
2* porte di bypass LC (SM/MM)
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
4*10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
|
Protocollo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 18Gbps (senza ingorghi)
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
ID del VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, rete, fibra
PWR: Potenza
Arancione: Link/ACT
Verde: 1000M velocità di rete ((spento quando è di 100Mb/s)
Fibra: FX1/FX2
|
|
Fornitore di energia
|
Voltaggio di ingresso: 48V (massimo 52V)
Voltaggio di uscita PoE: 48V
Potenza di uscita PoE singola: 30W ((porta 1~4)
Bilancio massimo: 120 W
Connessione inversa: supporto
|
|
Indirizzo PoE
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 158*115*60 mm
Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,75 kg/0,9 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
|
Fibra bypass
|
|
Categoria
|
Unità
|
Specificità
|
|
Intervallo di lunghezza d'onda
|
nm.
|
850±40/1300±40
|
1260~1650
|
|
Lunghezza d'onda di prova
|
nm.
|
850/1300
|
1310/1550
|
|
Perdita di inserimento
|
dB
|
Tipo: 0,6 Max: 1.0
|
Tipo: 0,6 Max: 1.0
|
|
Perdita di rendimento
|
dB
|
MM≥30 SM≥50
|
|
Interconnessione tra canali
|
dB
|
MM≥35 SM≥55
|
|
Perdita di polarizzazione
|
dB
|
≤ 0.05
|
|
Perdita di lunghezza d'onda
|
dB
|
≤ 0.05
|
|
Perdita di temperatura
|
dB
|
≤ 0.05
|
|
Ripetibilità
|
dB
|
≤ 0.05
|
|
tensione di funzionamento
|
v
|
3.3V-5V
|
|
Durata di vita
|
tempi
|
≥ 100000000
|
|
Orario di cambio
|
ms
|
≤ 10
|
|
Potenza ottica di trasmissione
|
mv
|
≤ 500
|
|
Temperatura di funzionamento
|
o
|
-20~+70
|
|
Temperatura di conservazione
|
o
|
-40 - +85.
|
3. WEB UI
1Protezione per bypass ottico integrato
Porti di bypass a doppia fibra LC mantengono automaticamente la continuità ottica quando l'interruttore è spento o incontra un guasto
Perdite di inserimento ultra basse e commutazione rapida garantiscono un impatto minimo sulla qualità del segnale in fibra
Supporta sia la fibra monomodo che la fibra multimodo, adatta alla trasmissione a breve e lunga distanza
2. PoE e capacità di commutazione ad alte prestazioni
8× porte PoE Gigabit RJ45 che forniscono potenza IEEE 802.3af/a fino a 30W per porta
Bilancio totale di PoE fino a 240W, supporto per telecamere IP ad alta potenza, punti di accesso wireless e dispositivi di accesso
2× 100/1000/2500Mbps porte SFP forniscono uplink flessibili in fibra per reti di aggregazione o anello
Architettura di commutazione non bloccante con elevato throughput e bassa latenza di inoltro
3. Gestione e protezione avanzata della rete
Gestione completa dello strato 2, inclusi VLAN, QoS, snooping IGMP, aggregazione dei collegamenti e controllo del traffico
Supporta STP/RSTP/MSTP e ITU-T G.8032 ERPS, consentendo la protezione e la ridondanza di anelli veloci
Web GUI, CLI, SNMP e gestione remota per una facile implementazione e manutenzione
Diagnostica integrata dei cavi e Ethernet ad alta efficienza energetica (EEE) per un funzionamento ottimizzato
4. Affidabilità di livello industriale
Ampia gamma di temperature di esercizio da -40°C a +75°C
Protezione da sovratensioni Ethernet 6KV e conformità EMC di livello industriale
Cassa di metallo resistente IP40 con opzioni di montaggio DIN-rail o a parete
Disegnati per il funzionamento continuo in armadi esterni e siti industriali
4Applicazione
1. Reti metropolitane (MAN)
Assicurare la trasmissione in fibra ininterrotta e il rapido recupero nelle implementazioni di metro Ethernet basate su anello.
2. Sistemi di sicurezza e sorveglianza
Alimentare e aggregare le telecamere IP mantenendo la continuità della fibra durante la manutenzione o i guasti di corrente.
3. Automatizzazione industriale e servizi pubblici
Sostenere i sistemi SCADA, le sottostazioni e le reti di trasporto in cui il tempo di inattività della rete è inaccettabile.
4Campus e infrastrutture per le città intelligenti
Fornire un accesso PoE e un'aggregazione di fibre per l'illuminazione intelligente, il controllo degli accessi e la copertura wireless.
5Telecom & Critical Communication Networks (Rete di telecomunicazioni e comunicazioni critiche)
Agire come un interruttore di bordo o di aggregazione con bypass in fibra integrato per migliorare la sopravvivenza complessiva della rete.

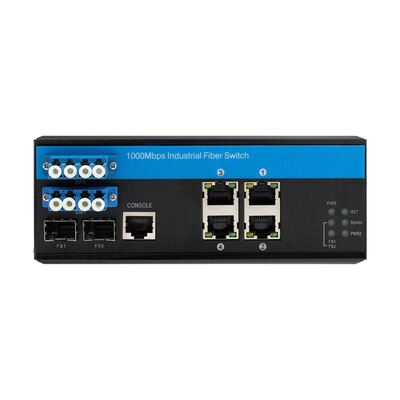

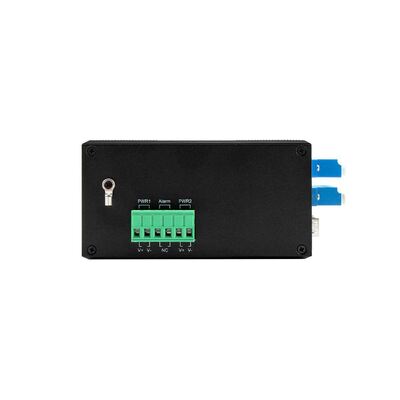

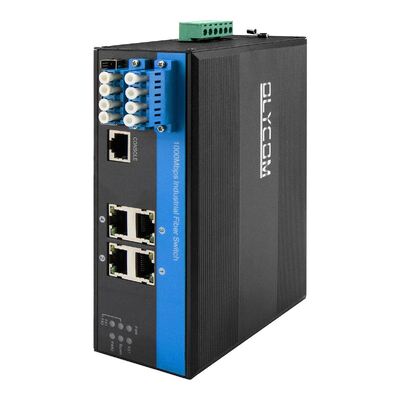

5Foto.
6. accessori
|
Modulo ottico industriale
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Fornitore di alimentazione industriale DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V a DC24V1A, -30°C ∼70°C
|
|
IM-DAC220/DC48V1.6A
|
AC220V a DC48V1.6A, -30°C ∼70°C
|
|
IM-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40°C 70°C
|
|
IM-DAC220/DC48V5A
|
AC220V a DC48V5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V a DC48V10A, -40°C 70°C
|
