Switch in fibra ottica SFP da 1G a 8 porte
Panoramica dello switch Gigabit a 8 porte

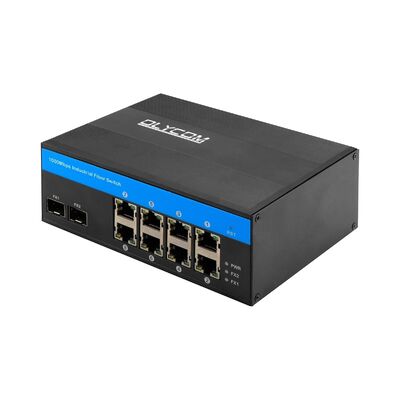

1. L'Industrial Gigabit Fiber Switch IM-FS280GE è una soluzione Ethernet robusta e plug-and-play progettata per un funzionamento affidabile in ambienti industriali difficili.

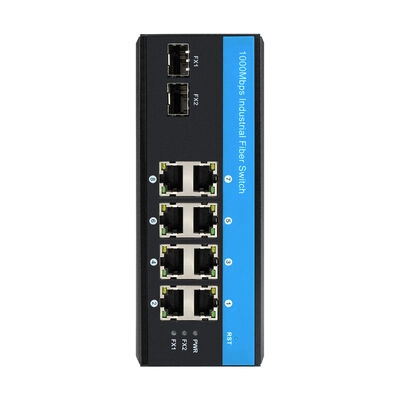

2. Dotato di 2 porte in fibra SFP Gigabit e 8 porte Ethernet Gigabit in rame, consente una perfetta integrazione di collegamenti in fibra a lunga distanza con connettività di dispositivi edge ad alta densità.
3. Costruito su un'architettura di commutazione di livello industriale con un meccanismo store-and-forward, IM-FS280GE garantisce una trasmissione dati stabile e prestazioni costanti in condizioni di carico di rete elevato. Il suo ingresso di alimentazione CC ridondante ad ampio raggio (CC12V–CC52V) e la protezione dall'inversione di polarità migliorano l'affidabilità del sistema in implementazioni mission-critical.
4. Con un ampio intervallo di temperature operative da -40°C a 75°C, un alloggiamento in metallo rinforzato e la protezione EMC industriale, questo switch è adatto per armadi esterni, pavimenti di fabbrica e installazioni incustodite in cui la stabilità a lungo termine è essenziale.
Dati tecnici dello switch in fibra industriale
|
Nome del prodotto
|
Switch in fibra industriale da 10/100/1000 Mbps (2F+8TP)
|
|
Modello n.
|
IM-FS280GE
|
|
Porta
|
2x1000M SFP in fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
8x10/100/1000M UTP RJ45 (Supporto rilevamento automatico MDI/MDIX)
1 morsettiera di alimentazione a 6 PIN
|
|
Protocollo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
Funzionalità di commutazione
|
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro:<10us
Larghezza di banda del sistema: 20 Gbps (senza ingorghi di traffico)
Velocità di inoltro: 14,88 Mmps
MAC: 4K
Dimensione del buffer dei pacchetti: 1,75 Mb
|
|
Supporti di rete
|
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
|
|
LED
|
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1, FX2
On: la trasmissione è normale
Off: la trasmissione NON è normale (modulo ottico difettoso o scollegato)
Arancione rame: indicatore PoE
On: PoE è in funzione
Off: PoE non è in funzione o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
On: la velocità di trasmissione è di 1000 Mbps
Lampeggiante: in trasmissione
Off: scollegato o la velocità di lavoro è di 10/100 Mbps
|
|
Consumo energetico
|
Carico completo senza PoE ≤5 W
|
|
Alimentazione
|
Ingresso CC ridondante 12 V~CC 52 V, tipicamente CC 12 V/CC 24 V/CC 48 V
Connessione inversa: supporto
|
|
Ambiente
|
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
|
Standard industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Guscio: guscio in metallo ondulato, livello IP40
Dimensione: 158*115*60mm

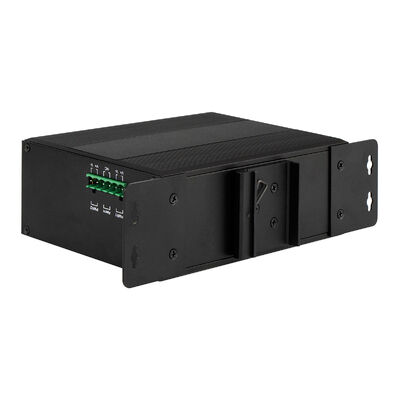

Metodo di montaggio: montaggio su guida DIN/a parete
Peso: 0,75 kg/0,9 kg (Netto/Lordo)
|
|
Garanzia
|
3 anni, supporto tecnico a vita
|
3. Applicazione
IM-FS280GE è ampiamente utilizzato in reti industriali e infrastrutturali in cui l'affidabilità, la distanza e la resilienza ambientale sono fondamentali, tra cui:
- Sistemi di videosorveglianza e sicurezza IP
- Utilità elettriche e reti SCADA
- Sistemi ferroviari, metropolitani e di trasporto
- Energia eolica e infrastrutture energetiche
- Automazione di fabbrica e linee di assemblaggio
- Sistemi di trasporto intelligenti (ITS)
- Trattamento delle acque e monitoraggio delle acque reflue
- Ambienti militari e industriali difficili
4. Caratteristiche principali
Connettività Gigabit Fiber ed Ethernet
Dotato di 2× slot in fibra SFP da 1000 Mbps e 8× porte RJ45 con rilevamento automatico da 10/100/1000 Mbps, lo switch supporta topologie di rete flessibili, consentendo sia la trasmissione in fibra a lunga distanza che l'accesso in rame ad alta velocità sul bordo.
Affidabilità di livello industriale
Progettato per il funzionamento continuo in ambienti estremi, IM-FS280GE supporta il funzionamento da -40°C a 75°C, è dotato di un involucro in metallo ondulato e fornisce una protezione da sovratensione Ethernet da 6KV, rendendolo ideale per applicazioni industriali ed esterne.
Prestazioni stabili e commutazione efficiente
La matrice di commutazione non bloccante, la bassa latenza di inoltro e l'ampio buffer di pacchetti garantiscono un flusso di dati regolare per applicazioni a larghezza di banda intensiva come lo streaming video e il monitoraggio in tempo reale.
Ingresso di alimentazione flessibile per sistemi industriali
Supporta ingressi di alimentazione CC ridondanti comunemente utilizzati nei sistemi di controllo industriale (12 V / 24 V / 48 V), migliorando i tempi di attività della rete e semplificando l'integrazione dell'alimentazione.
Facilità di installazione e conformità
Le opzioni di montaggio su guida DIN o a parete consentono una rapida implementazione negli armadi di controllo. Il dispositivo è conforme agli standard CE e FCC, soddisfacendo i requisiti di rete industriale globale.
5. Accessorio
|
Modulo ottico industriale
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Alimentatore DIN industriale
|
|
IM-DAC220/DC12V1.67A
|
Da AC220V a DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
Da AC220V a DC24V1A, -30℃～70℃
|
FAQ
1, Su quale chip si basa?
Olycom: Realtek
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)
3, È gestito?
Olycom: No
È semplicemente plug-and-play, ma abbiamo un modello gestito (IM-FS280GM)
