Caratteristiche chiave
1. Architettura multi-gigabit di fibra e Gigabit di rame
dodici porte RJ45 da 10/100/1000Mbps forniscono una connettività di accesso flessibile, mentre quattro slot SFP/SFP+ supportano velocità fino a 10 Gbps,che consente un'aggregazione agevole dal pavimento di fabbrica alla struttura industriale.
2. TSN avanzato per Ethernet deterministico
Il supporto completo per gli standard TSN chiave come la sincronizzazione del tempo IEEE 802.1AS, la modellazione in base al tempo 802.1Qbv, il frame preemption 802.1Qbu e la ridondanza senza soluzione di continuità 802.1CB garantisce una latenza ultra-bassa,controllo della vibrazione, e perdita di pacchetti zero per il traffico mission-critical.
3Sincronizzazione temporale ad alta precisione
I protocolli integrati IEEE 1588v2 PTP e SyncE forniscono una distribuzione precisa dell'orologio su tutte le porte, supportando profili utilizzati in automazione industriale, sistemi di alimentazione e reti di trasporto.
4. livello 3 Routing & Industrial Redundancy
La gestione completa di livello 3 con routing IPv4/IPv6 (RIP, OSPF) consente una progettazione di rete scalabile, mentre il supporto per ERPSv2, MRP, RSTP, MSTP e il recupero sub-50ms protegge dai guasti di collegamento e nodi.
5. Potenza e protezione di livello industriale

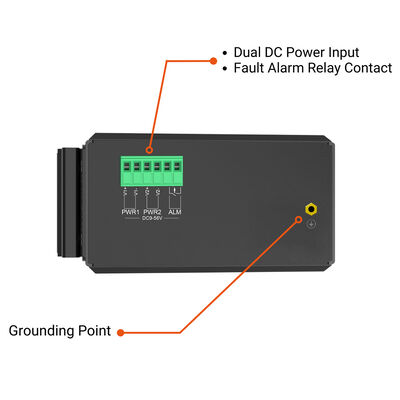

Due ingressi di alimentazione redundanti DC 9 56V con relè di allarme assicurano un funzionamento continuo.
6- Sicurezza e gestione completa
La sicurezza a livello aziendale, inclusi ACL, 802.1X, RADIUS, TACACS +, combinata con una gestione flessibile tramite Web, CLI, SNMP, SSH, rende l'interruttore adatto sia alla convergenza OT che IT.
7. Progettazione robusta ed efficiente in termini di spazio

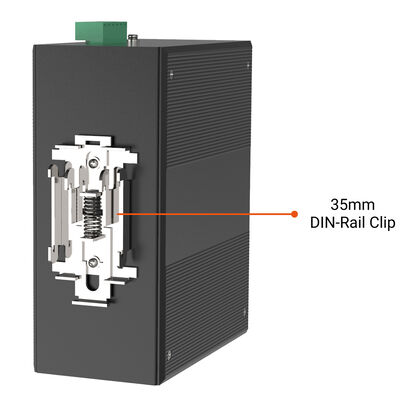

L'alluminio IP40 compatto con DIN-rail e montaggio a parete consente una facile installazione in armadi di controllo, sottostazioni e recinti stradali.
Specificità
|
Specifica di commutazione
|
|
Nome del prodotto
|
1G/2.5G/5G/10G Switch a fibra industriale gestito (4F+12TP)
|
|
Numero modello.
|
IM-FS4X1200GW
|
|
Porto di rame
|
12x10/100/1000Base-T RJ45 auto-MDI/MDI-X
|
|
Port SFP/SFP+
|
4*1/2.5/5/10G slot SFP/SFP+
Compatibile con il ricevitore ottico 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP e 10GBASE SR/LR SFP+
|
|
Console
|
1xRJ45-to-RS232 porta seriale ((115200),8,N,1)
|
|
Tasto di ripristino
|
< 5 sec: riavvio del sistema
> 5 sec: Impostazione predefinita di fabbrica
|
|
Collegamento
|
Blocco terminale rimovibile a 6 pin per l'alimentazione
Pin 1-2 per la potenza 1, Pin 3-4 per la potenza 2, Pin 5-6 per l'allarme di guasto
|
|
Alarme
|
Un'uscita del relè in caso di interruzione di corrente.
Capacità di trasmissione della corrente del relè di allarme:2A @ 24VDC
|
|
Cintura
|
Cassa in alluminio IP40
|
|
Installazione
|
DIN-rail o montaggio a parete
|
|
Dimensione ((WxDxH)
|
160 mm x 132 mm x 70 mm
|
|
Peso
|
1100 g
|
|
Consumo di energia
|
Max. 16,8 watt/57,3BTU ((Sistema acceso)
Max. 38,2 Watt/10,3 BTU ((Full load)
|
|
Scarica elettrostatica
|
Discarica da contatto: ± 8 kV
Scarica nell'aria: ±15 kV
Protezione da sovratensioni
Fonte di alimentazione: ±4kV
Port RJ45: ±2kV
|
|
Indicatori LED
|
P1 (verde), P2 (verde), ALM (rosso), RUN (verde)
SFP: 1/2.5/5G ((verde), 10G ((verde)
RJ45: 10/100M ((verde), 1000M ((verde)
|
Caratteristiche del software
|
Specifica di commutazione
|
|
Architettura di commutazione
|
Servizio di deposito e trasferimento
|
|
Fabbrica di cambio
|
64 Gbps/non bloccante
|
|
Tabella degli indirizzi
|
32K voci, fonti automatiche che affrontano l'apprendimento e l'invecchiamento
|
|
Buffer dati
|
32 Mbits
|
|
Cornice Jumbo
|
10K byte
|
|
Controllo del flusso
|
IEEE 802.3x frame di pausa per full duplex
Contropressione per semiduplex
|
|
Funzione dello strato 3
|
|
Interfacce IP
|
Interfaccia VLAN massima 128
|
|
Tabella di routing
|
Max. 512 voci di percorso statico
Max. 3072 voci della tabella di routing
|
|
Protocollo di routing
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 Hardware Static Routing
IPv6 Hardware Static Routing
|
|
Funzione di livello 2
|
|
Configurazione della porta
|
Port disabilitato/abilitato
Negoziazione automatica 10/100/1000Mbps selezione della modalità full e half duplex
Disattivare/abilitare il controllo del flusso
Controllo della capacità di collegamento di porta
|
|
Status del porto
|
Visualizza la velocità duplex di ciascuna porta, lo stato del collegamento, lo stato del controllo del flusso, lo stato della negoziazione automatica, lo stato del tronco
|
|
Port Mirroring
|
TX/RX/Entrambi
Monitor multi-a-uno
Specchio Remote Switched Port Analyzer ((Cisco RSPAN)
Supporta fino a 5 sessioni
|
|
VLAN
|
IEEE 802.1Q etichettato VLAN
IEEE 802.1ad Q-in-Q tunneling
VLAN privato
VLAN basato su MAC
Traduzione VLAN
VLAN basate sul protocollo VCL
VLAN vocale
MVR ((Registrazione VLAN multicast), MVRP ((Protocollo di registrazione VLAN multiplo
GVRP
Fino a gruppi VLAN 4K, su 4095 ID VLAN
|
|
Aggregazione dei collegamenti
|
IEEE 802.3ad LACP/trunk statico
8 gruppi di tronco con 16 porti per gruppo di tronco
|
|
Protocollo di spanning tree
|
IEEE 802.1D Protocollo di spanning tree
IEEE 802.1w Rapid Spanning Tree Protocollo
IEEE 802.1s Protocollo Multiple Spanning Tree
Supporta 7 istanze MSTP
Protezione BPDU, filtraggio BPDU e trasparenza BPDU
Guardia radicale
|
|
IGMP Snooping
|
IPv4 IGMP ((v1/v2/v3) spionaggio
Supporto per la modalità di interrogazione IGMP IPv4
Supporta 255 gruppi IGMP
|
|
MLD Snooping
|
IPv6 MLD ((v1/v2) snooping
Supporto per la modalità di interrogazione IPv6
Sostenere 255 gruppi MLD
|
|
Controllo della larghezza di banda
|
Controllo della larghezza di banda per porta
Ingresso: 10Kbps ~ 13128Mbps
Egress: 10Kbps ~ 13128Mbps
|
|
Anello, ridondanza, protezione
|
Protocollo APS (1+1, modalità 1:1)
MRP ((Protocollo di ridondanza dei media)
ITU-T G.8032 ERPSv2
Tempo di recupero < 10 ms @ 3 nodi
Tempo di recupero < 50 ms @ 16 nodi
Supporti Maggiore e sub-anello
|
|
Scoperta e monitoraggio
|
UPnP ((Universal Plug and Play)
LLDP
LLDP-MED
UDLD ((Detezione di collegamento unidirezionale)
Flusso
|
|
OAM
|
IEEE 802.3ah OAM
IEEE 802.1ag Gestione degli errori di connettività (CFM)
|
|
Sincronizzazione
|
IEEE 1588v2 PTP ((Protocollo di precisione del tempo)
PTP Master
PTP Slave
Orologio limite
Orologio trasparente peer-to-peer
Orologio trasparente end-to-end
Profilo:1588/G.8265.1/G.8275.1/802.1AS
Sincronizzazione
|
|
Qualità di servizio
|
Basato sulla classificazione del traffico, priorità rigorosa e WRR
8 livelli di priorità per il passaggio
Numero di porto
802.1p priorità
802.1Q VLAN tag
campo DSCP/ToS nel pacchetto IP
|
|
Rete sensibili al tempo
Protocolli
|
Sincronizzazione del tempo ad alta precisione
IEEE1588 (Template)
802.1Profilo predefinito gPTP AS-Rev
Formatori
802.1Qbv ((Programmazione in base al tempo)
802.1Qch(Ciclica fila e spedizione)
TSN Stream Policing
802.1Qci (filtraggio e controllo per flusso)
Risparmio
802.1CB (Riplicazione e eliminazione dei quadri per la ridondanza per la ridondanza senza soluzione di continuità)
Riduzione dei ritardi
IEEE 802.1Qbu Frame Preemption
|
|
Funzione di sicurezza
|
|
Lista di controllo accesso
|
ACL IP/ACL MAC
ACL basato su:
Indirizzo MAC
Indirizzo IP
Tipo di protocollo
Identificatore VLAN
DSP
802.1q Priorità
Fino a 512 voci
|
|
Sicurezza
|
Sicurezza portuale
Protezione della fonte IP, fino a 512 voci
Ispezione ARP dinamica, fino a 1000 voci
Controllo dell'autorità della riga di comando basato sul livello utente
Indirizzo MAC statico, fino a 64 voci
|
|
AAA
|
Cliente RADIUS
Cliente TACACS+
|
|
Controllo dell'accesso alla rete
|
Controllo dell'accesso alla rete basato su porte IEEE 802.1x
Autenticazione basata su MAC
Autenticazione locale/RADIUS
|
|
Gestione
|
|
Interfacce di gestione di base
|
Console; Telnet; browser Web; SNMPv1,v2c
|
|
Interfacce di gestione sicure
|
SSHv2, TLSv1.2, SNMPv3
|
|
Gestione del sistema
|
Aggiornamento del firmware tramite protocollo HTTP tramite rete Ethernet
Configurazione caricamento/caricamento tramite HTTP
Syslog remoto
Registro del sistema
NTP
Firo NMS
|
|
SNMP MIB
|
RFC 1213 MIB-II
RFC 1493 MIB di ponte
RFC 1643 Ethernet MIB
RFC 2863 Interfaccia MIB
RFC 2665 MIB simile a Ether
RFC 2819 RMON MIB (Gruppo 1,2, 3 e 9)
RFC 2737 MIB dell'entità
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Regolamento e garanzia
|
|
Sicurezza
|
IEC/EN 62368-1
|
|
IME
|
EN55032 Classe A, CISPR 32 FCC Parte 15B Classe A
|
|
SME
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (surge) EN61000-4-6 (CS)
EN61000-4-8 (PFMF)
|
|
Shock
|
IEC 60068-2-27
|
|
Caduta libera
|
IEC 60068-2-32
|
|
Vibrazione
|
IEC 60068-2-6
|
|
Ambiente
|
RoHS
|
|
Rispetto delle norme
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
Controllo del flusso e contropressione IEEE 802.3x
Port trunk IEEE 802.3ad con LACP
IEEE 802.1D Protocollo di spanning tree
IEEE 802.1w Rapid Spanning Tree Protocollo
IEEE 802.1s Protocollo Multiple Spanning Tree
Classe di servizio IEEE 802.1p
Tagging VLAN IEEE 802.1Q
Controllo della rete di autenticazione delle porte IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Gestione degli errori di connettività (CFM)
IEEE 802.1AS Timing e sincronizzazione per applicazioni sensibili al tempo
IEEE 802.1Qbu Frame Preemption
IEEE 802.1Qci Filtraggio e controllo per flusso (PSFP)
IEEE 802.1Qbv Miglioramenti per il traffico di linea
IEEE 802.1CB Replicazione e eliminazione del quadro per l'affidabilità (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
L'anello ERPS ITU-T G.8032
|
|
Garanzia
|
3 anni
|
|
Ambiente
|
|
Temperatura di funzionamento
|
-40 °C a +75 °C
|
|
Temperatura di conservazione
|
-40 °C a +85 °C
|
|
Umidità
|
5-95% ((non condensante)
|
|
Elenco del pacchetto
|
|
Dispositivo
|
1x Commutatore Ethernet industriale
|
|
Cavo
|
1xDB9 femmina a RJ45
|
|
Kit di installazione
|
1x DIN-Rail Clip
2x Kit per montaggio a parete
|
|
Documentazione
|
1 x Manuale utente
1 x Carta di garanzia
|
Introduzione
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW supporta senza sforzo gli standard TSN IEEE essenziali per una soluzione completa di comunicazione in tempo reale che supera le aspettative ad ogni passo.
Dall'utilizzo dell'incredibile profilo IEEE 802.1AS-REV per una sincronizzazione temporale senza eguali, all'utilizzo della potenza di IEEE 802.1Qbv Enhancements for Scheduled Traffic e IEEE 802.1Qbu Frame Preemption per ottimizzare l'efficienza della trasmissione dei datiQuesto interruttore ha coperto tutto!
E non dimentichiamo la sua abilità nel gestire dati critici grazie a funzionalità come l'innovativo Interspersing Express Traffic (IET) fornito da IEEE 802.3br e capacità di filtraggio e controllo per flusso offerte da IEEE 802.1Qci - che consente un'affidabilità senza soluzione di continuità anche durante operazioni impegnative!
Applicazione
1Automatizzazione industriale e reti di fabbrica
Ideale per linee di produzione TSN, robotica, controllo del movimento e sistemi di visione artificiale che richiedono prestazioni Ethernet deterministiche.
2Infrastrutture energetiche e energetiche
Adatto alle sottostazioni, alle reti intelligenti e ai sistemi SCADA in cui è essenziale una sincronizzazione temporale precisa e un'elevata disponibilità.
3. Trasporti e sistemi ferroviari
Supporta la segnalazione, la comunicazione a bordo e le reti di controllo nelle ferrovie, nelle metropolitane e nei sistemi di trasporto intelligenti.
4Controllo dei processi e infrastrutture critiche
Interruttore affidabile per il backbone e l'aggregazione per petrolio e gas, metallurgia, trattamento dell'acqua e altre industrie a processo continuo.
5. Reti convergenti OT / IT
Consente una connettività sicura e gestita tra la tecnologia operativa e le reti aziendali, mantenendo al contempo garanzie in tempo reale.
