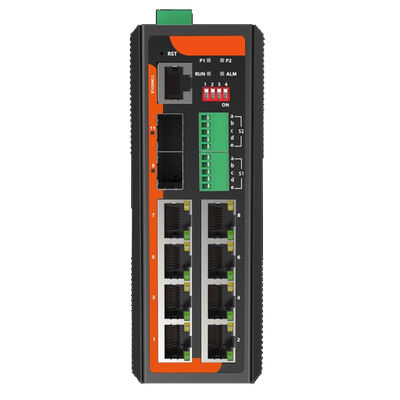

Olycom Serial over Ethernet PoE Fiber Switch
Caratteristiche chiave
1. Integrazione seriale a Ethernet in un unico dispositivo
Le interfacce RS-232 / RS-422 / RS-485 integrate consentono ai PLC, ai contatori, ai sensori e ai controller legacy di comunicare direttamente attraverso le reti IP, eliminando la necessità di server di dispositivi seriali esterni.
2. Gigabit PoE per dispositivi Edge
Otto porte RJ45 da 10/100/1000Mbps forniscono sia dati che potenza a telecamere IP, terminali industriali e controller,con rilevamento PoE intelligente e un elevato budget di potenza totale adatto agli impianti a campo denso.
3. Fibra per trasmissioni a lunga distanza e senza rumore
Le slot SFP a doppio Gigabit forniscono una connettività flessibile in fibra, estendendo la portata della rete e garantendo una comunicazione stabile in ambienti industriali elettricamente rumorosi.
4. Rete gestita L2+ industriale
Le funzionalità avanzate di livello 2+ come VLAN, QoS, Link Aggregation, STP/RSTP/MSTP ed ERPSv2 consentono topologie di rete resilienti e ridondanti con recupero rapido.
5. Gestione sicura e scalabile
Sicurezza completa, inclusa l'autenticazione 802.1X, RADIUS, ACL, HTTPS, SSH e SNMPv3, garantisce un funzionamento sicuro nelle reti convergenti OT e IT. Opzioni di gestione multiple tramite Web GUI, CLI, SNMP,e Cloud/MQTT semplificano la distribuzione e la manutenzione.
6. Progettazione industriale robusta e senza ventole
Il contenitore di alluminio IP40 compatto, il raffreddamento senza ventole e il montaggio DIN-rail o a parete consentono un funzionamento silenzioso e privo di manutenzione negli armadi di controllo e negli ambienti esterni.
7.Architettura energetica affidabile
Due ingressi di potenza ridondanti di 48 ‰ 56 V di corrente continua con uscita di relè di allarme proteggono da interruzioni di corrente e errori di cablaggio, garantendo un funzionamento continuo in applicazioni mission-critical.
Dati tecnici
|
Numero modello.
|
IM-FSP288GW
|
|
Interfaccia eterena
|
|
Portos
|
8x10/100/1000Base-T ((X) Ports ((RJ45 connector)
2x100/1000Base-FX (SFP Slots)
2x RS485/422/232 ((Terminale seriale a 5 pin)
|
|
Modalità della porta ((Tx)
|
Velocità di negoziazione automatica
Modalità Full/Half Duplex
Connessione automatica MDI/MDI-X
|
|
Norme
|
IEEE 802.3 per il 10BaseT
IEEE 802.3u per 100BaseT(X) e 100BaseFX
IEEE 802.3ab per 1000BaseT ((X)
IEEE 802.3z per 1000BaseSX/LX/LHX/ZX
IEEE 802.3x per il controllo del flusso
IEEE 802.1D-2004 per il protocollo di spanning tree
IEEE 802.1w per il protocollo Rapid Spanning Tree
IEEE 802.1s per il protocollo Multiple Spanning Tree
IEEE 802.1p per la classe di servizio
IEEE 802.1Q per l'etichettatura VLAN
IEEE 802.1X per l'autenticazione
IEEE 802.3ad per Port Trunk con LACP
|
|
Dimensione del buffer dei pacchetti
|
4Mbits
|
|
Dimensione della tabella degli indirizzi MAC
|
8K
|
|
Lunghezza massima del pacchetto
|
Fino a 10K
|
|
Intervallo di identificazione VLAN
|
VID da 1 a 4094
|
|
Gruppi IGMP
|
2048
|
|
Max. numero di reti VLAN
|
64
|
|
Modalità di trasmissione
|
Storage and Forward (modalità full/half duplex)
|
|
Proprietà di scambio
|
Tempo di ritardo: < 7 μs
Larghezza di banda del backplane: 20 Gbps; velocità di inoltro dei pacchetti: 14,88 Mpps
|
|
Interfaccia seriale
|
|
Portos
|
2x RS485/422/232
|
|
Segnali
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Tasso di Baud
|
2400-115200bps
|
|
Terminal
|
Terminale a 5 pin
|
|
Capacità di carico
|
RS-485/422 supporta l'ambiente di voto a 128 punti
|
|
Movimento
|
RS-485 adotta la tecnologia di controllo automatico del flusso di dati
|
|
Protezione delle interfacce
|
Protezione statica RS-232 15KV
Tensione di isolamento 2KV, protezione elettrostatica 15KV
|
|
Lista di imballaggio
|
|
Dispositivo
|
1x Commutatore Ethernet seriale industriale
|
|
Cavo
|
1xDB9 femmina a RJ45
|
|
Kit di installazione
|

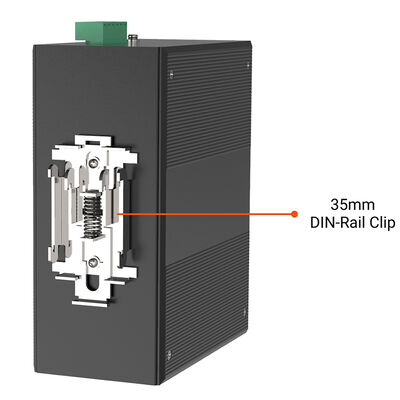

1x DIN-Rail Clip
2x Kit per montaggio a parete
|
|
Documentazione
|
1 x Guida rapida all'installazione
1 x Carta di garanzia
1x Comunicato del prodotto
|
|
Caratteristiche fisiche
|
|
Abitazione
|
Cassa in alluminio
|
|
Classificazione IP
|
IP40
|
|
Dimensione
|
138 mm x 108 mm x 49 mm (L x P x H)
|
|
Peso
|
680 g
|
|
Temperatura di funzionamento
|
-40°C~75°C (-40 a 167°F)
|
|
Umidità di funzionamento
|
5% ~ 90% (non condensante)
|
|
Temperatura di conservazione
|
-40°C~85°C (-40 a 185 °F)
|
|
MTBF
|
1,043909 ore @ Telcordia SR-332 Standard
|
|
Dissipazione del calore
|
34 BTU/h
|
|
Frigorifero
|
raffreddamento passivo, design senza ventole
|
|
Livello di rumore
|
0 dBA
|
|
Consumo di energia
|
10 Watt massimo
|
|
Input di potenza
|
2
|
|
Voltaggio di ingresso
|
48-56VDC, doppi ingressi ridondanti
|
|
Standard POE
|
Potenza di uscita PoE singola: 15.4W/30W ((porta 1~8), 240W max budget POE
|
|

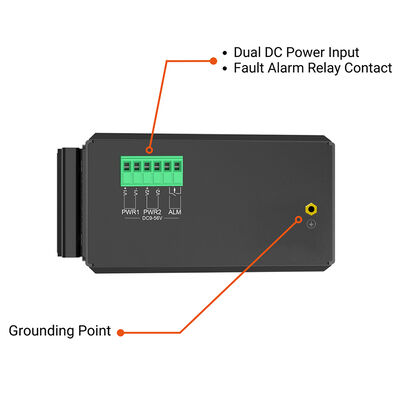

Collegamento
|
1 blocco terminale rimovibile a 6 contatti
Pin 1/2 per Power 1, Pin 3/4 per Power 2, Pin 5/6 per allarme di guasto
|
|
Protezione
|
Protezione contro il sovraccarico di corrente, protezione contro la polarità inversa
|
|
Sicurezza
|
IEC/EN 62368-1
|
|
IME
|
EN55032 Classe A, CISPR 32 FCC Parte 15B Classe A
|
|
SME
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Shock
|
IEC 60068-2-27
|
|
Caduta libera
|
IEC 60068-2-32
|
|
Vibrazione
|
IEC 60068-2-6
|
|
Ambiente
|
RoHS
|
|
Garanzia
|
3 anni
|
Caratteristiche del software
|
Caratteristiche di gestione
|
|
Protocolli di licenziamento
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti
|
|
Supporto multicast
|
Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, doppia VLAN
|
|
Gestione del tempo
|
SNTP
|
|
QOS
|
Riindirizzamento basato sul flusso
Limitazione del tasso basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Le code di uscita di ciascuna porta 802.1p/DSCP
Diff-Serv QoS, segno di priorità/nota
Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
|
|
ACL
|
ACL di emissione basata su porta
ACL basato su porta e VLAN
Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
|
|
Manutenzione diagnostica
|
Supporto per lo specchiamento delle porte, Syslog, Ping
|
|
Funzione di gestione
|
Supporto CLI,WEB,SNMPv1/v2/v3,server Telnet per la gestione,EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Gestione dell'allarme
|
Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP
|
|
Sicurezza
|
Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Supporto DHCP Snooping, Opzione 82,802.1X accesso di sicurezza,
Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL,
Supporto DDOS, filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle fonti IP, isolamento delle porte, limite di velocità dei messaggi ARP
|
|
Caratteristiche dello strato 2+
|
Gestione IPv4/IPv6, percorso statico
|
Indicatore LED
|
LED
|
Stato
|
Descrizione
|
|
PWR
(P1 e P2)
|
- Su
|
L' energia viene fornita.
|
|
Spegni
|
Non viene fornita energia
|
|
Correre
|
Clicca.
|
Il sistema sta funzionando bene.
|
|
Link/ACT
(cfr. pag.
|
- Su
|
Connessione di porta attiva
|
|
Clicca.
|
Dati trasmessi
|
|
Spegni
|
Connessione di porta non attiva
|
|
ALM
|
- Su
|
Ha informazioni di allarme
|
|
Spegni
|
Nessuna informazione di allarme
|
DIP
|
Interruttore DIP
|
Stato
|
Descrizione
|
|
# 1
|
- Su
|
RSTP disabilitato
|
|
Spegni
|
Abilitazione RSTP (default)
|
|
# 2
|
- Su
|
Abilitazione della porta VLAN
|
|
Spegni
|
Disattivare la porta VLAN (Default)
|
|
# 3
|
- Su
|
Port SFP è 100M
|
|
Spegni
|
Port SFP 100/1000M ((Default)
|
|
# 4
|
|
Riserva di funzione
|
Nota:
1. RSTP passa alla posizione ON, che indica che RSTP è in stato disabilitato.
2. VLAN passa alla posizione ON, indicando che VLAN è abilitato. Tutte le porte LAN possono comunicare con i collegamenti ascendenti SFP solo quando questa opzione è abilitata.
3. Per far valere la funzione DIP Switch mentre il switch Ethernet è in funzione, è necessario riavviare il switch Ethernet dopo aver regolato il switch DIP.
Applicazione
1. Sistemi di automazione e controllo industriali
Ideale per la connessione di PLC, HMI e controller in serie a backbone Ethernet e in fibra in fabbriche e impianti di processo.
2. Reti elettriche, energetiche e SCADA
Consente il monitoraggio e il controllo remoto di contatori, RTU e sottostazioni con integrazione sicura di Ethernet e dati seriali.
3- Trasporti e infrastrutture
Adatto per sistemi di traffico, segnalazione ferroviaria e armadi stradali che richiedono dispositivi PoE e comunicazione seriale.
4. petrolio e gas, acqua e servizi pubblici
Soluzione affidabile per ambienti difficili in cui apparecchiature seriali legacy devono coesistere con moderne reti IP.
5. Integrazione IoT e Edge industriale
Collega i dispositivi di campo tradizionali a piattaforme IoT utilizzando Ethernet, fibra e protocolli industriali standardizzati.
