Gigabit PoE per dispositivi industriali edge
Quattro porte RJ45 da 10/100/1000 Mbps con rilevamento automatico forniscono alimentazione e dati PoE IEEE 802.3af/at su un singolo cavo Ethernet, semplificando l'installazione di telecamere IP, sensori e apparecchiature wireless con un budget PoE totale fino a 120W.
Uplink in fibra multi-rate fino a 2,5 Gbps
Gli slot SFP doppi supportano connessioni in fibra da 100 Mbps, 1 Gbps e 2,5 Gbps, offrendo opzioni di uplink flessibili per la trasmissione a lunga distanza e l'aggregazione ad alta larghezza di banda in ambienti rumorosi dal punto di vista elettrico.
Gestione industriale di livello 2
Funzionalità di switching complete tra cui VLAN, QoS, Link Aggregation (LACP), IGMP/MLD Snooping e Storm Control consentono una segmentazione efficiente del traffico e prestazioni ottimizzate per i dati video e di controllo.
Elevata disponibilità e protezione della rete

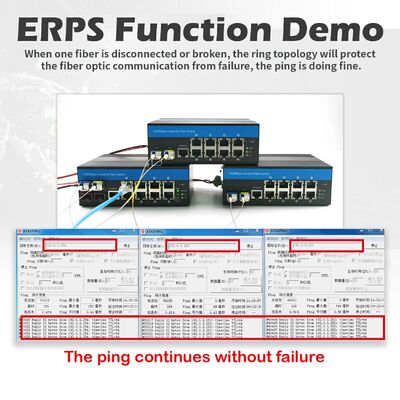

Supporta STP, RSTP, MSTP e ITU-T G.8032 Ethernet Ring Protection, consentendo un rapido ripristino della rete e topologie ad anello resilienti nei sistemi industriali.
Controllo di rete sicuro e flessibile
Meccanismi di sicurezza integrati come l'autenticazione IEEE 802.1X, ACL, RADIUS, TACACS+, HTTPS e SSH proteggono le reti industriali da accessi non autorizzati.
Design industriale robusto
L'involucro metallico con grado di protezione IP40 con protezione dalle sovratensioni Ethernet da 6KV garantisce un funzionamento stabile in ambienti esterni e industriali, mentre il design senza ventola consente un funzionamento silenzioso e senza manutenzione.
Facile implementazione e manutenzione
Gestito tramite GUI Web, CLI, SNMP e Telnet, con supporto per aggiornamenti firmware remoti e diagnostica dei cavi per ridurre i tempi di inattività e i costi di manutenzione.
Dati tecnici dello switch gestibile industriale
|
Nome del prodotto
|
Switch in fibra PoE industriale gestito da 10/100/1000 Mbps (2F+4TP)
|
|
Modello n.
|
IM-FP244GW
|
|
Porta
|
2 porte SFP da 100/1000/2500 Mbps
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
4*10/100/1000M UTP RJ45 (Supporto rilevamento automatico MDI/MDIX)
|
|
Protocollo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Funzionalità di switching
|
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro: <10us
Larghezza di banda del sistema: 18 Gbps (senza congestione del traffico)
Velocità di inoltro: 13,392 Mpps
Dimensione DRAM: 128M
Dimensione Flash: 16M
Dimensione del buffer pacchetti: 4 Mb
ID VLAN: 4096
Dimensione tabella indirizzi MAC: 8K
Jumbo Frame: 9,6 KB
|
|
Supporti di rete
|
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
|
|
LED
|
Alimentazione, rete, fibra
PWR: Alimentazione
Arancione: Link/ACT
Verde: velocità di rete 1000M (spento quando è 100Mb/s)
Fibra: FX1/FX2
|
|

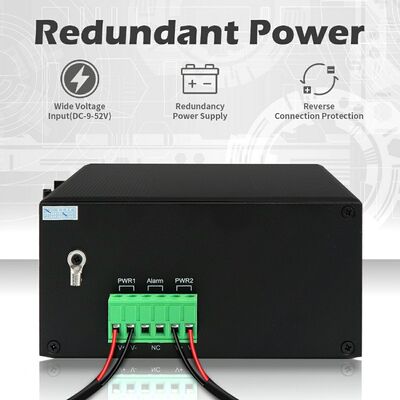

Alimentazione
|
Tensione in ingresso: 48V (max 52V)
Tensione in uscita PoE: 48V
Potenza in uscita PoE singola: 30W (porta 1~4)
Budget massimo: 120W
Connessione inversa: supporto
|
|
Cablaggio PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
|
Standard industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Guscio: guscio in metallo ondulato, livello di grado IP40
Dimensione: 158*115*60mm
Metodo di montaggio: montaggio su guida DIN/a parete
Peso: 0,75 kg/0,9 kg (Netto/Lordo)
|
|
Garanzia
|
3 anni, supporto tecnico a vita
|
Applicazioni
1. Sistemi di videosorveglianza e sicurezza IP
Alimenta e collega telecamere IP e dispositivi di accesso in città, campus, fabbriche e ambienti esterni.
2. Automazione industriale e reti di controllo
Adatto per l'automazione di fabbrica, il controllo dei processi e la rete di macchine in cui sono richiesti PoE stabile e uplink in fibra.
3. Trasporti e infrastrutture
Ideale per il monitoraggio del traffico, i sistemi ferroviari e gli armadietti a bordo strada che richiedono un design robusto e un'affidabile ridondanza di rete.
4. Reti energetiche e di pubblica utilità
Supporta sottostazioni, parchi eolici e sistemi di monitoraggio delle utenze con connettività Ethernet sicura e gestita.
5. Città intelligenti e implementazioni all'aperto
L'ingombro ridotto e la protezione industriale lo rendono una scelta valida per l'illuminazione intelligente, il backhaul wireless e le installazioni edge IoT.
Panoramica
L'Olycom IM-FP244GW è uno switch in fibra PoE industriale gestito compatto progettato per le reti industriali a livello edge che richiedono un'erogazione di potenza affidabile, uplink in fibra flessibili e gestione avanzata della rete.
Dotato di 4 porte Ethernet Gigabit PoE e 2 porte in fibra SFP multi-rate che supportano fino a 2,5 Gbps, consente una connettività stabile per telecamere IP, punti di accesso wireless e dispositivi Ethernet industriali, estendendo al contempo la portata della rete tramite fibra.
Progettato per ambienti difficili, l'IM-FP244GW funziona in un ampio intervallo di temperature da -40°C a +75°C, integra la protezione dalle sovratensioni di livello industriale e supporta il montaggio su guida DIN e a parete. Con la gestione completa di livello 2 e il controllo PoE, è ideale per l'automazione industriale, i trasporti e le implementazioni di infrastrutture esterne.
Dimensione
- Supporta la diagnostica dei cavi e può individuare il punto di guasto
- Supporta IEEE802.3az EEE (Energy Efficient Ethernet) Management, ottimizza il consumo energetico
- Supporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Supporta QoS, QoS di classificazione del trasporto, CoS, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporta IEEE802.1q VLAN, porta VLAN, basata su Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
- Supporta l'aggregazione di link LACP IEEE802.3ad dinamica, aggregazione di link statica
- Supporta IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Supporta il report dell'agente IGMP, MLD snooping
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporta Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware previene l'errore di aggiornamento
- Supporta DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Supporta RMON, MIB II, mirror image, registro eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporta IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
FAQ
1, Su quale chip è basato?
Olycom: Vitesse
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione ecc.)
3, Posso collegarlo a dispositivi da 10/100 M?
Olycom: Sì
Per le porte LAN, sono con rilevamento automatico 10/100/1000M
Per le porte in fibra, configurare la velocità di 100 Mbps tramite GUI Web o CLI
4, Posso disattivare la funzione PoE per alcune porte quando necessario?
R: Sì
Tutti gli switch gestiti PoE di questa serie supportano la gestione PoE
Impostare lo stato PoE tramite GUI Web o CLI
5, Fate SKD/CKD?
R: Sì
Come fabbrica, abbiamo affrontato questo molte volte.
