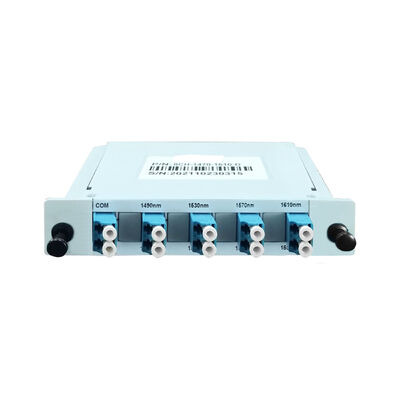

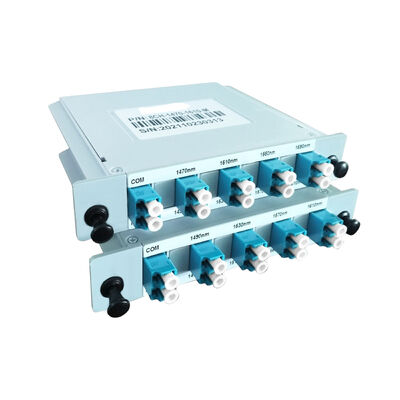

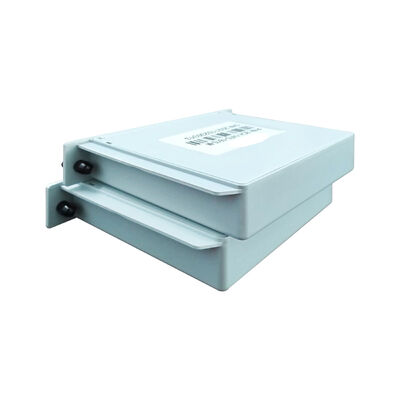

Olycom Fibra ottica passiva Mux DeMux CWDM modulare
Caratteristiche chiave
1Utilizzazione efficiente della fibra CWDM
Supporta più canali di lunghezza d'onda attraverso una ampia finestra ottica da 1260 nm a 1620 nm, consentendo a 12 canali di condividere una singola fibra senza interferenze reciproche.
2. Basse perdite di inserimento e elevato isolamento
La progettazione ottimizzata dell'ottica garantisce una bassa perdita di canale e un eccellente isolamento dei canali adiacenti e non adiacenti, mantenendo una qualità del segnale stabile per la trasmissione fronthaul ad alta velocità.
3. Alta integrità del segnale
Dispone di una bassa perdita dipendente dalla polarizzazione (PDL) e di una dispersione minima della modalità di polarizzazione, garantendo prestazioni costanti in diverse condizioni ambientali.
4. Progettazione a presa compatta
Il piccolo impatto e il leggero alloggiamento ABS lo rendono facile da implementare in armadi della stazione base e in recinti esterni con spazio limitato.
5. Funzionamento passivo e privo di energia
Non sono richiesti componenti attivi o alimentazione, offrendo un'elevata stabilità, una lunga durata di vita e un OPEX ridotto della rete.
6Ampia tolleranza ambientale
Progettato per funzionare in modo affidabile in un'ampia gamma di temperature, supportando ambienti di telecomunicazione sia interni che esterni.
7Interfacce ottiche standard
Utilizza fibre mono-mode e connettori LC/UPC, garantendo una compatibilità senza soluzione di continuità con trasmettitori ottici e apparecchiature di telecomunicazione comuni.
Dati tecnici
| Articolo |
Unità |
Parametri |
Nota |
| Intervallo di lunghezza d'onda |
nm. |
1260-1620 |
|
| lunghezza d'onda centrale |
nm. |
1271~1371/1471~1571 |
|
| Numero di canali |
c |
12 |
|
| Larghezza di banda di trasmissione |
nm. |
≥+/-7.0 |
|
| Piattazza della trasmissione |
dB |
≤ 0.3 |
|
| Perdita di canale |
dB |
≤ 3.8 |
Par≤4.5 |
| Isolamento del canale adiacente di trasmissione |
dB |
≥ 30 |
|
| Isolamento dei canali di trasmissione non adiacenti |
dB |
≥ 45 |
|
Visualizzazione
Il WDM passivo di tipo plug è una soluzione di trasmissione CWDM compatta ed economica progettata per applicazioni di fronthaul di rete mobile.
Il sistema consente di ridurre in modo significativo l'utilizzo di fibre tra BBU e RRU, mediante il multiplexing di più segnali ottici di diverse lunghezze d'onda su una singola fibra e il demultiplexing alla estremità remota.rendendolo ideale per le installazioni di stazioni base dense.
Come dispositivo completamente passivo, questo modulo WDM non richiede potenza esterna, offrendo un'elevata affidabilità, bassi costi operativi e una manutenzione semplificata.Il suo design a chiusura consente un'installazione rapida e un'espansione facile, che lo rende una soluzione ampiamente adottata nella costruzione di stazioni base 4G e 5G.
Applicazioni
1. Stazione base 4G LTE Fronthaul
Riduce il consumo di fibre e i costi di distribuzione tra BBU e RRU mantenendo una trasmissione del segnale affidabile.
2Stazione base 5G Fronthaul
Ideale per i siti 5G ad alta densità in cui sono richieste lunghezze d'onda multiple su risorse di fibra limitate.
3Espansione e aggiornamento della rete mobile
Consente un'espansione rapida della capacità senza la posa di nuove fibre, supportando una evoluzione fluida della rete.
4. Ottimizzazione delle risorse di fibre
Adatto per gli operatori di telecomunicazioni e gli integratori di sistemi che mirano a massimizzare l'utilizzo della fibra nelle reti di accesso e fronthaul.
5. Compact Telecom & Edge Sites
Ben adatto per stazioni base sul tetto, montate su pali e su armadi dove lo spazio e la potenza sono limitati.
