Switch PoE CCTV Industriale a 8 porte Olycom
1. Caratteristiche principali
Gigabit PoE per dispositivi industriali edge

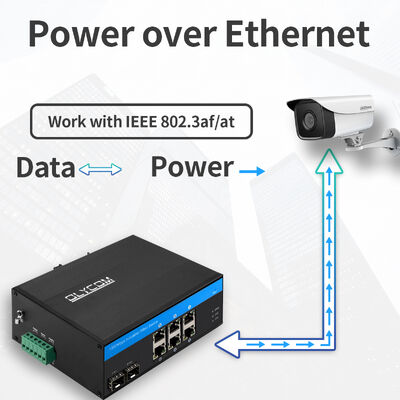

Sei porte RJ45 da 10/100/1000 Mbps con rilevamento automatico supportano IEEE 802.3af/at, erogando fino a 30 W per porta con un budget PoE totale di 180 W, consentendo l'alimentazione diretta di telecamere IP, AP wireless e terminali industriali abilitati PoE.
Doppie Uplink Gigabit in fibra ottica
Due slot SFP da 1000 Mbps supportano moduli in fibra multimodale e monomodale, estendendo la trasmissione di rete da centinaia di metri a oltre 100 km, ideale per ambienti industriali distribuiti e sensibili al rumore.
Affidabilità e protezione di grado industriale
Progettato per condizioni difficili, lo switch supporta un funzionamento da -40°C a +75°C, è dotato di protezione da sovratensione Ethernet da 6 kV ed è conforme agli standard industriali EMC, vibrazioni, urti e traffico ferroviario.
Prestazioni di commutazione stabili e non bloccanti
Un'architettura di commutazione store-and-forward con una larghezza di banda di sistema di 16 Gbps garantisce un inoltro fluido e senza congestione di video, dati e traffico di controllo.
Rilevamento e sicurezza PoE intelligenti
Rileva automaticamente i dispositivi alimentati tramite PoE per evitare danni alle apparecchiature non PoE, garantendo un'erogazione di alimentazione sicura e affidabile.
Opzioni di alimentazione e installazione flessibili
Alimentato da un ingresso CC a 48 V, con supporto per montaggio su guida DIN e a parete, consentendo una facile implementazione in armadi di controllo, custodie a bordo strada e scatole esterne.
Design senza ventola e senza manutenzione
Il design a raffreddamento naturale elimina i rischi di guasto della ventola e riduce i requisiti di manutenzione, consentendo un funzionamento silenzioso e a lungo termine.
2. Dati tecnici
|
Nome del prodotto
|
Switch in fibra PoE industriale da 10/100/1000 Mbps (2F+6TP)
|
|
Modello n.
|
IM-FP266GE
|
|
Porta
|
2x1000M SFP in fibra ottica
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
6x10/100/1000M UTP RJ45 (Supporto rilevamento automatico MDI/MDIX)
1 morsettiera di alimentazione a 6 pin
|
|
Protocollo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Funzionalità di commutazione
|
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro:<10us
Larghezza di banda del sistema: 18 Gbps (senza ingorghi di traffico)
Velocità di inoltro: 11,904 Mmps
MAC: 4K
Dimensione del buffer pacchetti: 1,75 Mb
|
|
Supporti di rete
|
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
|
|
LED
|
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1, FX2
On: la trasmissione è normale
Off: la trasmissione NON è normale (modulo ottico difettoso o scollegato)
Arancione rame: indicatore PoE
On: PoE è in funzione
Off: PoE non è in funzione o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
On: la velocità di trasmissione è di 1000 Mbps
Lampeggiante: in trasmissione
Off: scollegato o la velocità di funzionamento è di 10/100 Mbps
|
|
Consumo energetico
|
Pieno carico senza PoE ≤5W
|
|
Alimentazione
|
Tensione di ingresso dell'alimentazione PoE: 48 V (max 52 V)
Potenza di uscita dell'alimentazione PoE singola: 30 W (porta 1~6)
Budget totale: 180 W
Tensione di uscita PoE: 48 V
Connessione inversa: supporto
|
|
Cablaggio PoE
|
1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
|
Standard industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Guscio: guscio in metallo ondulato, livello IP40
Dimensione: 158*115*60mm
Metodo di montaggio: montaggio su guida Din/a parete
Peso: 0,75 kg/0,9 kg (Netto/Lordo)
|
|
Garanzia
|
3 anni, supporto tecnico a vita
|
3. Panoramica
L'Olycom IM-FP266GE è uno switch in fibra Gigabit PoE di grado industriale progettato per ambienti che richiedono elevata affidabilità, connettività in fibra a lunga distanza e un'erogazione di alimentazione PoE stabile.
Con 6 porte Ethernet Gigabit PoE e 2 uplink in fibra SFP Gigabit, fornisce un'architettura di rete flessibile per alimentare e collegare telecamere IP, punti di accesso wireless e dispositivi Ethernet industriali in siti esterni e industriali difficili.
Costruito con un robusto involucro in metallo ondulato IP40, un ampio intervallo di temperature operative da -40°C a +75°C e protezione EMC di livello industriale, l'IM-FP266GE garantisce un funzionamento continuo e stabile in sistemi di automazione, reti di trasporto e infrastrutture mission-critical.
4. Applicazione
Sistemi di videosorveglianza e sicurezza IP
Ideale per alimentare e collegare telecamere IP industriali ed esterne in città intelligenti, fabbriche, campus e hub di trasporto.
Reti di automazione industriale
Connettività Ethernet e PoE affidabile per PLC, sensori, controller e dispositivi sul campo nei sistemi di produzione e controllo di processo.
Trasporto e controllo del traffico
Adatto per armadi a bordo strada, sistemi ferroviari e reti di monitoraggio del traffico che richiedono PoE e connettività in fibra robuste.
Infrastrutture energetiche e di pubblica utilità
Supporta sottostazioni, parchi eolici e sistemi di monitoraggio delle utenze in cui la fibra a lunga distanza e il PoE stabile sono essenziali.
Implementazioni esterne e in ambienti difficili
Progettato per temperature estreme, rumore elettrico e vibrazioni, che lo rendono ideale per installazioni industriali remote ed esterne.
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 15,8*11,5*6 cm
Dimensioni della scatola interna: 25,3*20,8*8 cm
Peso del prodotto: 0,75 kg
Peso dell'imballaggio: 0,9 kg
Dimensioni della scatola principale: 55,5*40*41 cm
Quantità di imballaggio: 20 pezzi
Peso dell'imballaggio: 20 kg
5. Accessori
|
Modulo ottico industriale
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Alimentatore industriale DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V a DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V a DC48V10A, -40℃～70℃
|
6. Domande frequenti
1, Su quale chip si basa?
Olycom: Realtek
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)
3, È gestito?
Olycom: No
È semplicemente plug-and-play, ma abbiamo un modello gestito (IM-FP266GM)
4. Hai qualche certificazione?
Sì, la nostra azienda è certificata ISO9001.
Abbiamo certificati CE/FCC/RoHS/E-mark/CCC per i nostri modelli.
5. Supporti OEM e ODM?
Sì, questo è il nostro vantaggio competitivo.
