Olycom 8 Port 2.5G Fiber L2 Managed LAN Switch
Caratteristiche chiave
1. Configurazione versatile delle porte: porte a fibra SFP 4 x 2,5 Gbps (compatibili SM/MM, trasmissione 500m/120Km) + porte UTP RJ45 4 x 10/100/1000M (MDI/MDIX a auto-sensing),consentire l'integrazione senza soluzione di continuità delle reti di fibra e rame per dispositivi industriali.
2. Supporto avanzato per anelli e alberi di raggio: conforme ai protocolli ITU-T G.8032 Ethernet Protection Ring (EPR) e IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,garantire un rapido recupero della rete (ideale per le configurazioni di rete ad anello) e la prevenzione del ciclo per le applicazioni critiche.
3. Trattamento dei dati ad alta efficienza: adotta una modalità di trasmissione di archiviazione e inoltramento con ritardo di inoltramento < 10us, larghezza di banda del sistema non bloccante di 28 Gbps, velocità di inoltramento di 20,83 Mpps, tabella di indirizzi MAC 8K,4096 ID VLAN, e il pacchetto buffer da 4Mb supporta i jumbo frame fino a 9,6KB per una trasmissione fluida dei grandi dati.
4. robusta adattabilità ambientale: guscio metallico ondulato con protezione IP40 contro la polvere, protezione contro le sovratensioni a 6KV (IEC 61000-4-5: differenziale ±2KV, comune ±6KV) e resistenza all'ESD (±15KV aria,±6KV di contatto) e EFT (±6KV). Funziona a temperatura di lavoro -40°C 75°C e temperatura di stoccaggio -40°C 85°C, con umidità non condensante del 10% 95% adattabile a ambienti esterni e industriali difficili.
5. Gestione completa della rete: supporta Web GUI, CLI simile a Cisco®, SNMP v1/v2c/v3 e Telnet per una configurazione intuitiva.3az Ethernet ad alta efficienza energetica (EEE) per l'ottimizzazione dell'energia, e funzioni di rete avanzate tra cui VLAN (802.1q), aggregazione di link dinamici/statici (LACP), QoS e soppressione delle tempeste.
6. Sicurezza e affidabilità robuste: dotato di più meccanismi di sicurezza ▌autenticazione IEEE 802.1X, RADIUS, ACL, TACACS+,e la crittografia HTTPS/SSL/SSH v2 che protegge l'accesso alla rete e la trasmissione dei datiSupporta l'aggiornamento del software tramite TFTP/HTTP con ridondanza del firmware, client DHCP/Relay/Snooping, RMON, MIB II e compatibilità IPv6 per la prova futura.
7Flessibile installazione e conformità: supporta il montaggio Din-rail o a muro, con una dimensione compatta di 15811560 mm (peso netto 0,75 kg) per una facile integrazione in armadi di controllo stretti.Conforme alla norma CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), e FCC (47 CFR Parte 15 Sottoparte B Classe B), soddisfacendo severi standard industriali.
8Connettività a lunga distanza: le porte in fibra supportano distanze di trasmissione fino a 120 km (single mode),mentre le porte RJ45 funzionano con cavi CAT3/CAT4/CAT5 (10BASE-T) e CAT5+ (100/1000BASE-TX) fino a 100m ◄ adatti alle installazioni su siti industriali su larga scala.
Dati tecnici
|
Nome del prodotto
|
10/100/1000Mbps Switching in fibra industriale gestito ((4F+4TP)
|
|
Numero modello.
|
IM-FS440GW
|
|

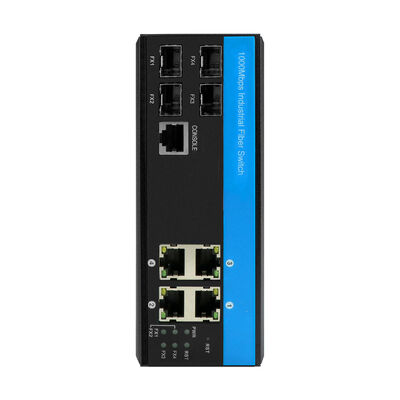

Port
|
4*100/1000/2500Mpbs porte SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
4*10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
|
Protocollo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 26Gbps (senza ingorghi)
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
ID del VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, rete, fibra
PWR: Potenza
Arancione: Link/ACT
Verde: 1000M velocità di rete ((spento quando è di 100Mb/s)
Fibre: FX1/FX2/FX3/FX4
|
|

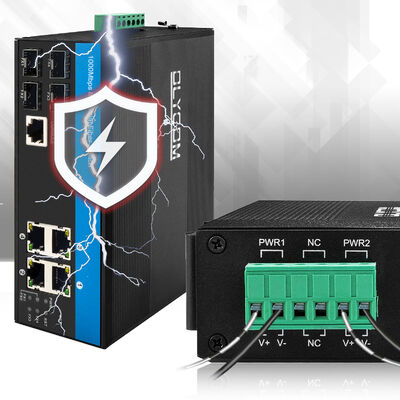

Fornitore di energia
|
Input DC12V~DC52V ridondanti, in genere DC12V/DC24V/DC48V
Connessione inversa: supporto
|
|
Consumo di energia
|
carico totale ≤ 5W
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 158*115*60 mm
Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,75 kg/0,9 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
Visualizzazione
L'Olycom IM-FS440GW è un switch Ethernet industriale L2+ Ring Managed ad alte prestazioni progettato per una connettività di rete stabile e affidabile in ambienti industriali difficili.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), offre una connettività flessibile tra fibra e rame per diversi dispositivi industriali.
Progettato per resistere a condizioni estreme, l'interruttore funziona in un intervallo di temperatura da -40°C a 75°C, vanta una protezione IP40,E' dotato di protezione contro le sovratensioni Ethernet 6KV, che soddisfa i requisiti EMC di livello industriale e le norme FCC e CE.
Con una larghezza di banda di sistema non bloccante di 28 Gbps e supporto per protocolli di rete anulare avanzati, garantisce una trasmissione di dati efficiente e un rapido recupero dei guasti,rendendolo una scelta ideale per le infrastrutture industriali critiche e le implementazioni di reti.
Applicazione
1. Sistemi di produzione e controllo
Progettato per funzionare nel nucleo delle reti di controllo industriali, il dispositivo connette attrezzature di automazione come PLC, sensori e controller,consentire lo scambio continuo di dati necessari per il controllo in tempo reale, diagnostica del sistema e visibilità della produzione.
20 Reti stradali, ferroviarie e di traffico
Comunemente utilizzati nelle infrastrutture di trasporto, compresi i controlli del traffico e i sistemi di comunicazione ferroviaria.La rete ad anello con meccanismi di recupero rapido garantisce che i percorsi dei dati rimangano disponibili anche in caso di guasti del collegamento.
3Reti private e di livello operatore basate sulla fibra
Integrato in backbone ottici e reti private a banda larga dove la connettività in fibra è essenziale.Le interfacce SFP ad alta velocità consentono una trasmissione efficiente di grandi volumi di dati su lunghe distanze tra nodi di rete distribuiti.
4Attività distribuite e operazioni a distanza
Supporta siti industriali distribuiti in ampie aree geografiche, come le strutture idriche, le strutture minerarie e le infrastrutture elettriche.Una connettività affidabile combinata con capacità di gestione remota semplifica la supervisione del sistema e riduce gli sforzi di manutenzione in loco.
5. Impianti di sorveglianza e sicurezza all' aperto
Disponibile all'interno di recinti esterni per supportare telecamere IP, punti di accesso wireless e sensori di sicurezza.e temperature estreme consente un funzionamento continuo in ambienti non sorvegliati.
6Reti industriali e imprenditoriali su larga scala
Funziona come un livello di accesso o di aggregazione stabile per campus aziendali, hub logistici e parchi industriali.consentire ai diversi servizi di operare in modo efficiente su una rete industriale condivisa.
Domande frequenti
1Se possibile scrivere l'etichetta come voglio?
R: Sì, si prega di inviare il contenuto e il formato, stamperemo un campione per la conferma.
L'etichetta è di solito fissata sul pannello laterale.

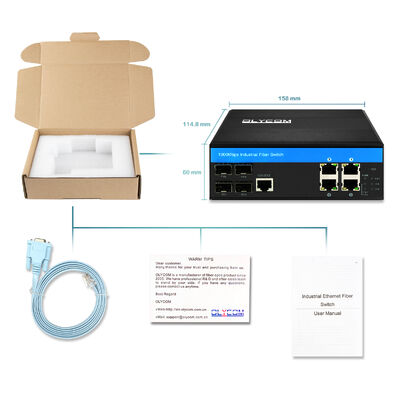

2Qual e' la lista degli imballaggi?
R: Nella scatola c'è un dispositivo, schiuma protettiva, un manuale d'uso, una scheda di garanzia e un cavo della console.
Ma i moduli SFP e l'alimentazione non sono inclusi, si prega di acquistarli da noi separatamente.
3Come posso ottenere un campione per il test?
R: Abbiamo molti negozi Amazon. Per favore cerca il nostro marchio Olycom o i nomi dei modelli se lo sai.
Siete anche i benvenuti a parlare con noi per un acquisto standard.
4I suoi interruttori supportano protocolli di anello?
R: Sì, i nostri switch supportano STP/RSTP/MSTP ed ERPS per la configurazione degli anelli.
