16 Port Industrial Managed Ethernet Switch Gigabit L2+ Velocità gestibile 220V Input

Switch Industriale in Fibra Ottica Managed L2+ 2.5G a 16 Porte

Dati Tecnici

Posizionamento del Prodotto

IM-FS021600GW è posizionato come uno switch di aggregazione Ethernet di classe industriale, costruito per ambienti in cui coesistono un gran numero di dispositivi, lunghe tratte di cavi e condizioni operative difficili. È progettato per operare continuamente in reti di livello infrastrutturale che richiedono prestazioni prevedibili, isolamento rigoroso e stabilità a lungo termine piuttosto che raffiche di throughput in stile consumer.

1. Architettura e Capacità di Rete

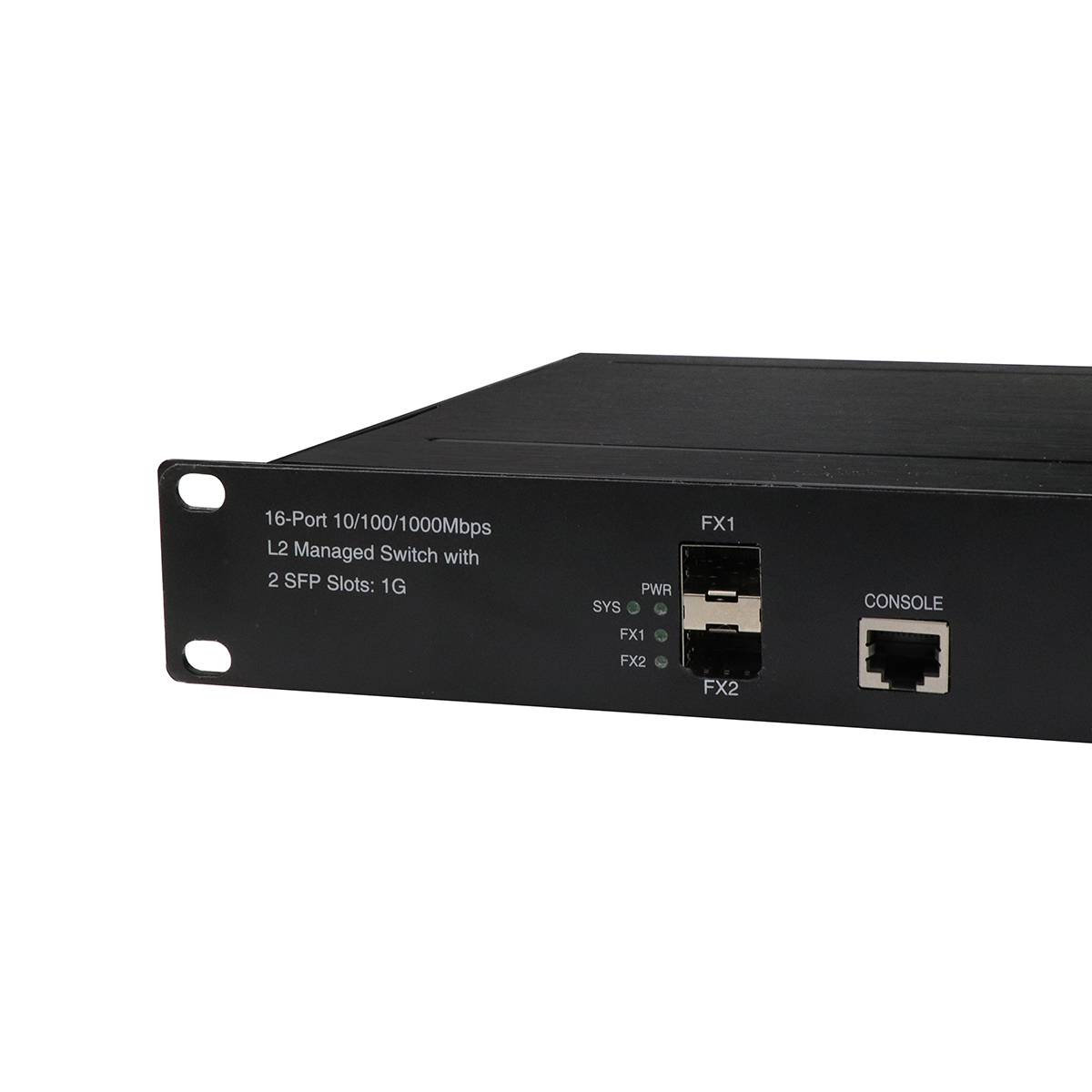

Il dispositivo fornisce un design a doppio uplink in fibra combinato con accesso in rame ad alta densità, consentendo di agire come nodo di aggregazione locale o come switch di accesso industriale all'interno di reti di controllo distribuite. Due interfacce ottiche supportano la trasmissione a lunga distanza sia su fibra monomodale che multimodale, consentendo l'interconnessione tra sale di controllo, sottostazioni, officine o siti remoti. Sedici porte Gigabit Ethernet consentono la connettività densa dei dispositivi sul campo senza la necessità di apparecchiature di espansione esterne.

Un fabric di switching non bloccante con elevata capacità di inoltro assicura che i flussi di traffico simultanei possano essere elaborati senza congestione. Tabelle di indirizzi e VLAN di grandi dimensioni consentono alla rete di scalare man mano che i sistemi crescono, supportando architetture segmentate su più dipartimenti, funzioni o zone di sicurezza.

2. Ridondanza, Stabilità e Controllo del Traffico

Progettato per il funzionamento industriale sempre attivo, lo switch integra più meccanismi per mantenere la continuità della rete. La protezione basata su anello e i protocolli spanning tree consentono una rapida convergenza della topologia e il ripristino automatico da guasti di collegamento o nodo, prevenendo interruzioni a punto singolo nelle reti critiche.

La gestione del traffico è ottimizzata attraverso l'elaborazione store-and-forward e il supporto per i jumbo frame, garantendo una trasmissione efficiente di grandi pacchetti di dati industriali. I meccanismi di Quality-of-Service consentono di dare priorità al traffico sensibile alla latenza, come segnali di controllo o flussi di monitoraggio, mentre il controllo della larghezza di banda e la soppressione delle tempeste impediscono al traffico anomalo di influire sulla stabilità complessiva del sistema.

3. Segmentazione e Ottimizzazione Multicast

La piattaforma supporta un'ampia gamma di modelli di implementazione VLAN, consentendo alle reti di essere divise logicamente in base a porte, indirizzi MAC, sottoreti IP o protocolli applicativi. La traduzione VLAN consente a diversi domini di rete di interconnettersi senza riconfigurazione.

Per ambienti con un elevato utilizzo di multicast, lo switch include funzioni avanzate di controllo multicast. I meccanismi di snooping e filtraggio IGMP e MLD assicurano che il traffico multicast venga consegnato solo dove necessario, riducendo il consumo di larghezza di banda non necessario in applicazioni come la videosorveglianza e il monitoraggio in tempo reale.

4. Sicurezza e Controllo Accessi

La sicurezza viene applicata attraverso più livelli, a partire dal livello della porta e si estende attraverso l'autenticazione, l'autorizzazione e l'accesso alla gestione crittografata. Lo switch supporta framework di autenticazione standardizzati e politiche di controllo accessi per limitare dispositivi e utenti non autorizzati.

Ulteriori meccanismi di protezione aiutano a mitigare le minacce di rete comuni come lo spoofing e l'uso non autorizzato degli indirizzi. I protocolli di gestione sicuri assicurano che i dati di configurazione e il traffico di controllo rimangano protetti durante l'accesso e la manutenzione remoti.

5. Gestione e Manutenzione

Il dispositivo può essere gestito utilizzando più interfacce per adattarsi a diverse preferenze operative, tra cui l'accesso da riga di comando, la configurazione basata sul web e le piattaforme di gestione della rete centralizzate. La manutenzione software remota è supportata con meccanismi di aggiornamento sicuri progettati per prevenire l'interruzione del servizio a causa di aggiornamenti falliti.

Gli strumenti di diagnostica integrati assistono nella localizzazione dei guasti, riducendo i tempi di risoluzione dei problemi in grandi installazioni. Il supporto per la sincronizzazione temporale, la registrazione e gli standard di monitoraggio consente una perfetta integrazione nei flussi di lavoro operativi esistenti.

6. Design Ambientale e Meccanico

Lo switch è costruito per l'implementazione in ambienti fisicamente impegnativi. Un involucro metallico con protezione industriale dalla polvere, combinato con ampi intervalli di temperatura di esercizio e stoccaggio, consente un funzionamento affidabile in luoghi esposti a calore, freddo e contaminanti trasportati dall'aria.

La conformità a un'ampia serie di standard industriali, elettromagnetici e relativi ai trasporti assicura che il dispositivo possa essere implementato in ambienti specializzati come sistemi ferroviari, armadietti esterni e impianti energetici. La resistenza a vibrazioni, urti e interferenze elettriche migliora ulteriormente la durata operativa.

7. Alimentazione e Installazione

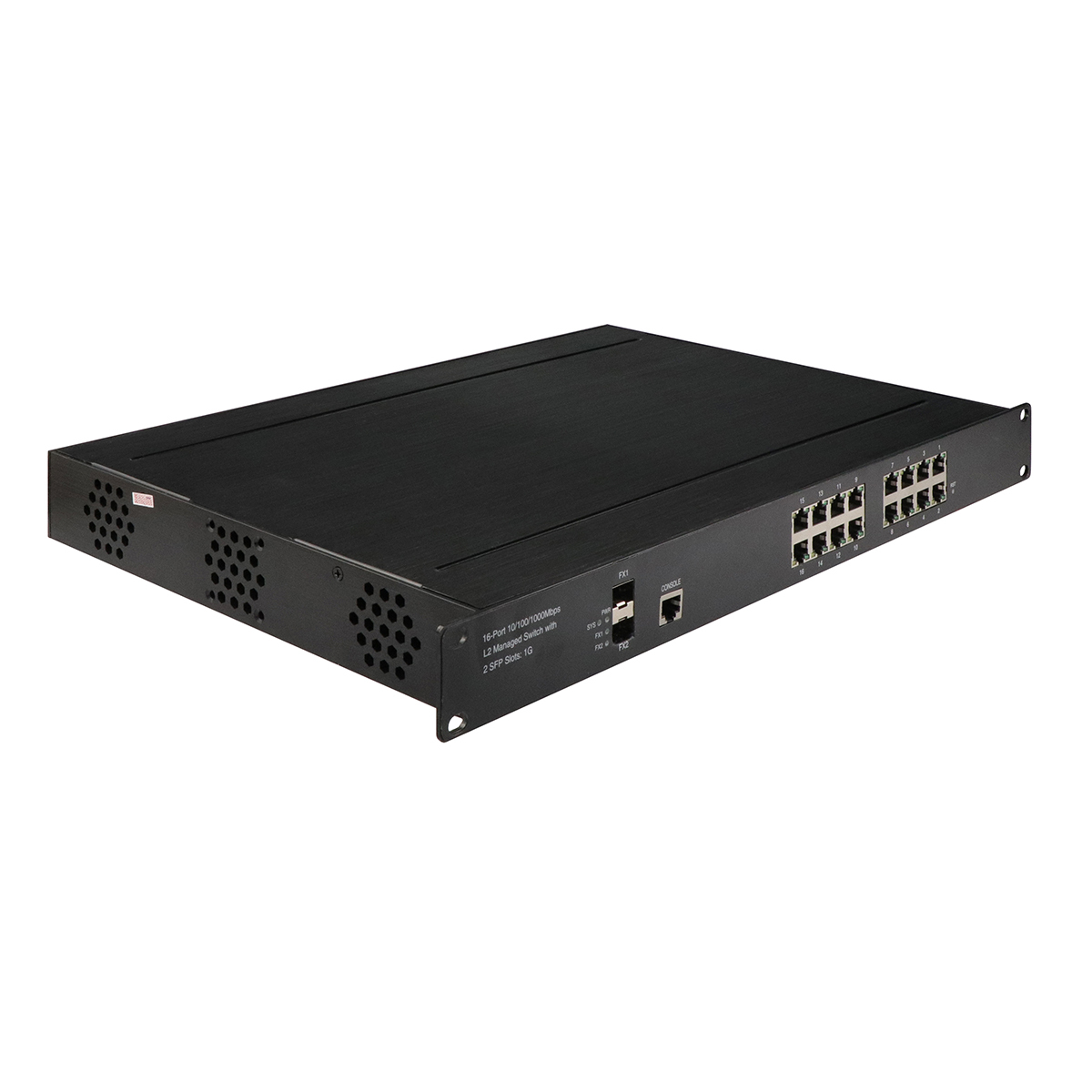

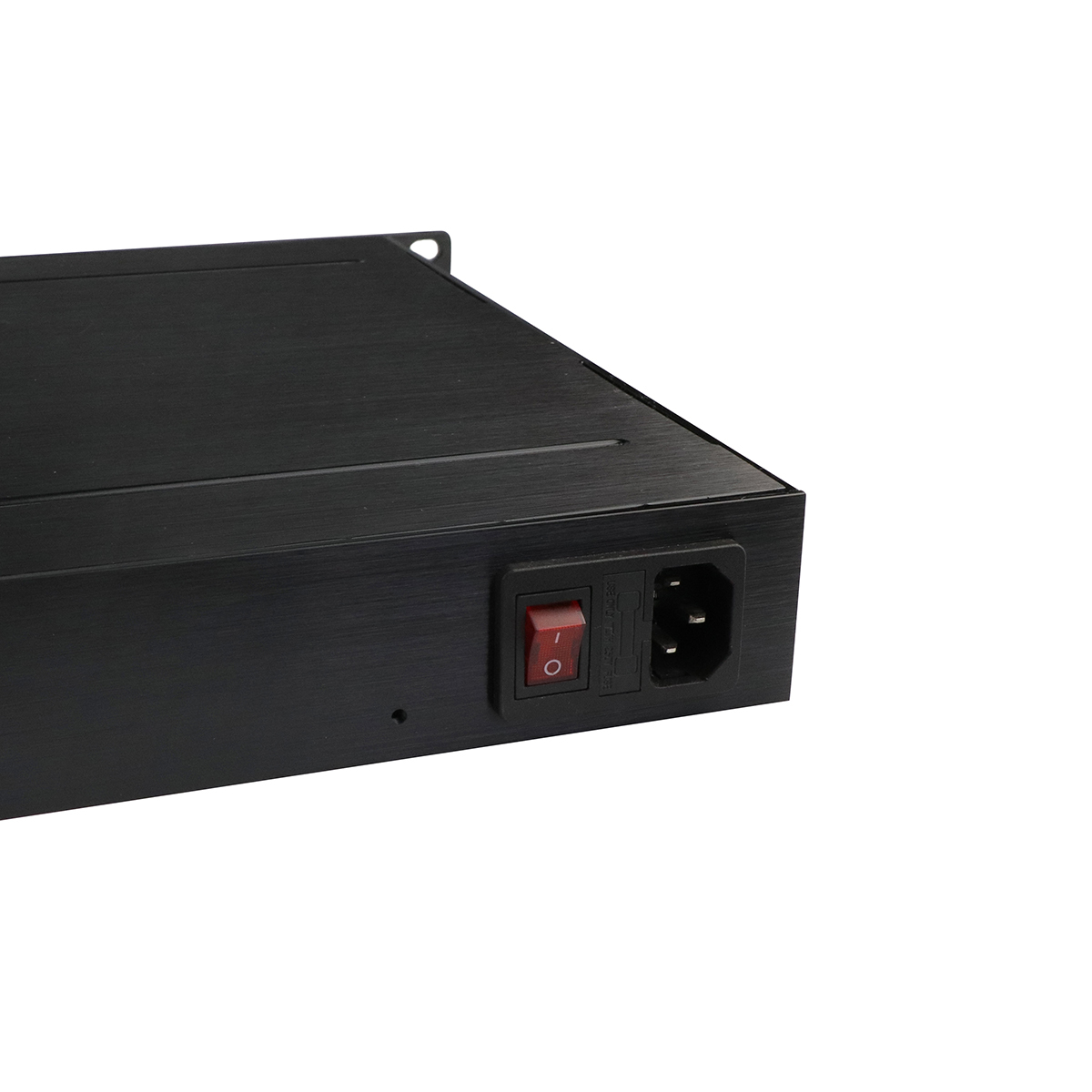

Progettato per l'implementazione a livello di infrastruttura, lo switch supporta l'ingresso di alimentazione CA con tolleranza di connessione non polarizzata, semplificando l'installazione nei sistemi elettrici industriali. Il fattore di forma del telaio è adatto per installazioni montate su rack in sale di controllo, sottostazioni e armadiature di apparecchiature industriali.

Casi d'uso di implementazione

1. Controllo e Automazione di Fabbrica
Serve come livello di accesso e aggregazione per le reti di automazione, collegando controller, sensori, HMI e sistemi di monitoraggio, isolando al contempo il traffico attraverso meccanismi VLAN e QoS.

2. Sistemi Ferroviari e di Trasporto
Applicato in reti a bordo pista, stazione e bordo strada, dove la conformità agli standard ferroviari e il rapido ripristino dei guasti sono essenziali per mantenere i servizi di segnalazione e informazione.

3. Reti di Energia e Utilità
Utilizzato in sottostazioni, siti di energia rinnovabile e sistemi di monitoraggio della rete, supportando progetti di rete ridondanti e ampia tolleranza ambientale per l'implementazione all'aperto e sotterranea.

4. Industria Pesante e Siti di Risorse
Implementato in miniere, metallurgia e impianti petrolchimici dove polvere, vibrazioni e rumore elettrico sono comuni, mentre la diagnostica remota riduce lo sforzo di manutenzione.

5. Campus Industriali e Interconnessione Backbone
Agisce come uno switch di aggregazione collegato in fibra che collega data center, parchi industriali e strutture di controllo, supportando lo scambio di dati ad alto volume e l'espansione scalabile.

6. Sicurezza e Monitoraggio Remoto
Supporta sistemi di telecamere e monitoraggio su larga scala attraverso un'efficiente gestione multicast e la prioritizzazione del traffico, mantenendo la separazione tra le reti di sorveglianza e operative.

7. Infrastrutture di Trasporto Pubblico
Integrato nei sistemi di comunicazione ferroviaria e di transito per fornire connettività resiliente per apparecchiature a bordo, a bordo strada e a livello di stazione.

Funzionalità Software

1. Supporta la diagnosi dei cavi e può individuare il punto di guasto
2. Supporta IEEE802.3az EEE (Energy Efficient Ethernet) Management, ottimizza il consumo energetico
3. Supporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
4. Supporta QoS, QoS di classificazione del trasporto, CoS, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
5. Supporta IEEE802.1q VLAN, porta VLAN, basato su Mac VLAN, IP subnet VLAN, Protocol VLAN, conversione VLAN, MVR
6. Supporta l'aggregazione di link IEEE802.3ad LACP dinamica, aggregazione di link statica
7. Supporta IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
8. Supporta il report dell'agente IGMP, MLD snooping
9. Sicurezza: basato su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Supporta CLI simile a Cisco®, gestione Web, SNMP v1/v2c/v3, Telnet
11. Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware previene il fallimento dell'aggiornamento
12. Supporta DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
13. Supporta RMON, MIB II, mirror image, registro eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Supporta IPV6 server Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

FAQ

1, Su quale chip è basato?

Olycom: Vitesse

2, Posso personalizzarlo?

Olycom: Sì

Supportiamo servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)

3, Posso collegarlo a dispositivi 10/100M?

Olycom: Sì

Per le porte LAN, sono con rilevamento automatico 10/100/1000M

Per le porte in fibra, si prega di configurare la velocità di 100 Mbps tramite Web GUI o CLI

4, Posso disattivare la funzione PoE per alcune porte quando necessario?

A: Sì

Tutti gli switch gestiti PoE di questa serie supportano la gestione PoE

Basta impostare lo stato PoE tramite Web GUI o CLI

5, Fate SKD/CKD?

A: Sì

Come fabbrica, abbiamo trattato questo molte volte.
