Switch Fiber 2.5G Layer 2 a 8 porte gestito
Specifiche
|
Nome del prodotto
|
Switch Fiber Industriale Gestito 10/100/1000Mbps (2F+6TP)
|
|
Modello n.
|
IM-FS260GW
|
|
Porte
|
2 porte SFP da 100/1000/2500 Mbps
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
6*10/100/1000M UTP RJ45 (Supporto rilevamento automatico MDI/MDIX)
|
|
Protocollo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Funzionalità di switching
|
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro: <10us
Larghezza di banda del sistema: 22 Gbps (senza congestione del traffico)
Dimensione DRAM: 128M
Dimensione Flash: 16M
Dimensione buffer pacchetti: 4Mb
ID VLAN: 4096
Dimensione tabella indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
|
Supporti di rete
|
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100m)
|
|
LED
|
Alimentazione, rete, fibra
PWR: Alimentazione
Arancione: Link/ACT
Verde: Velocità di rete 1000M (spento quando è 100Mb/s)
Fibra: FX1/FX2
|
|
Alimentazione
|

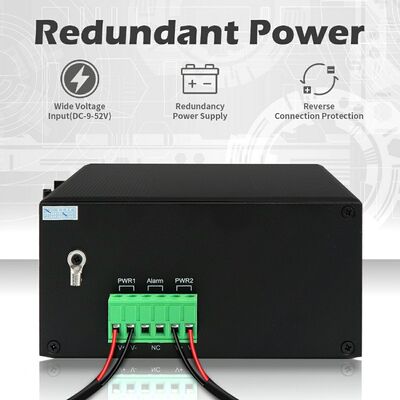

Ingresso DC12V~DC52V ridondante, tipicamente DC12V/DC24V/DC48V
Connessione inversa: supporto
|
|
Consumo energetico
|
Pieno carico ≤5W
|
|
Ambiente
|
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
|
Standard industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Guscio: Guscio in metallo ondulato, livello IP40
Dimensione: 158*115*60mm

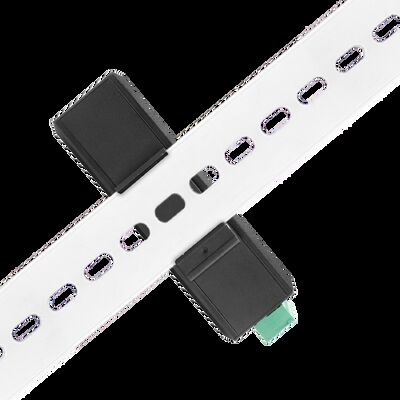

Metodo di montaggio: Montaggio su guida DIN/a parete
Peso: 0,75 kg/0,9 kg (Netto/Lordo)
|
|
Garanzia
|
3 anni, supporto tecnico a vita
|
Caratteristiche principali
1. Configurazione porte versatile: 2 porte in fibra SFP da 2,5 Gbps (compatibili SM/MM, trasmissione da 500 m a 120 km) + 6 porte RJ45 UTP da 10/100/1000 M (rilevamento automatico MDI/MDIX), facilitando la connessione senza interruzioni di reti in fibra e rame per terminali industriali.
2. Supporto avanzato Ring e Spanning Tree: Conforme ai protocolli ITU-T G.8032 Ethernet Protection Ring (EPR) e IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, garantendo un rapido ripristino della rete (ideale per topologie ad anello) e la prevenzione dei loop in applicazioni critiche.
3. Elaborazione dati ad alta efficienza: Adotta una modalità di trasmissione store-and-forward con <10us di ritardo di inoltro, 22 Gbps di larghezza di banda del sistema non bloccante, velocità di inoltro di 19,344 Mpps, tabella indirizzi MAC da 8K, ID VLAN 4096 e buffer pacchetti da 4 Mb: supporta jumbo frame fino a 9,6 KB per una trasmissione fluida di dati di grandi dimensioni.
4. Robuste specifiche hardware: Dotato di 128 M di DRAM e 16 M di memoria Flash, migliorando le capacità di elaborazione e archiviazione dei dati per un funzionamento stabile della rete.
5. Adattabilità ambientale robusta: Guscio in metallo ondulato con protezione antipolvere IP40, protezione da sovratensione a 6KV (IEC 61000-4-5: Differenziale ±2KV, Comune ±6KV) e resistenza a ESD (±15KV aria, ±6KV contatto) ed EFT (±6KV). Funziona a una temperatura di esercizio di -40°C～75°C e una temperatura di stoccaggio di -40°C～85°C, con umidità senza condensa del 10%～95%: adatto per ambienti esterni e industriali difficili.
6. Gestione completa della rete: Supporta GUI Web, CLI simile a Cisco®, SNMP v1/v2c/v3 e Telnet per una configurazione intuitiva. Dispone di diagnostica dei cavi (individuazione dei punti di guasto), IEEE 802.3az Energy Efficient Ethernet (EEE) per l'ottimizzazione dell'alimentazione e funzioni avanzate tra cui VLAN (802.1q), aggregazione di link dinamica/statica (LACP), QoS e soppressione delle tempeste.
7. Solidi meccanismi di sicurezza: Integra l'autenticazione IEEE 802.1X, RADIUS, ACL, TACACS+ e la crittografia HTTPS/SSL/SSH v2 per salvaguardare l'accesso alla rete e la trasmissione dei dati. Supporta l'aggiornamento del software tramite TFTP/HTTP con ridondanza del firmware, client/relay/snooping DHCP, RMON, MIB II e compatibilità IPv6 per la preparazione al futuro.
8. Installazione e conformità flessibili: Supporta il montaggio su guida DIN o a parete, con una dimensione compatta di 15811560 mm (peso netto 0,75 kg) per una facile integrazione in armadi di controllo ristretti. Conforme alle certificazioni CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) e FCC (47 CFR Parte 15 Sottoparte B Classe B), soddisfacendo i severi standard industriali.
9. Connettività a lunga distanza: Le porte in fibra supportano distanze di trasmissione fino a 120 km (modalità singola), mentre le porte RJ45 funzionano con cavi CAT3/CAT4/CAT5 (10BASE-T) e CAT5+ (100/1000BASE-TX) per un massimo di 100 m: ideale per implementazioni di siti industriali su larga scala.
Panoramica
L'Olycom IM-FS260GW è uno switch Ethernet industriale gestito L2+ a 8 porte ad alte prestazioni, progettato per una connettività di rete stabile e resiliente in ambienti industriali difficili.
È dotato di 2 porte in fibra SFP da 100/1000/2500 Mbps (che supportano sia fibra monomodale che multimodale con distanze di trasmissione comprese tra 500 m e 120 km) e 6 porte RJ45 UTP da 10/100/1000 Mbps con rilevamento automatico (completamente compatibili con MDI/MDIX), consentendo una flessibile integrazione fibra-rame per diversi dispositivi industriali.
Progettato per resistere a condizioni estreme, lo switch funziona entro un intervallo di temperatura da -40°C a 75°C, ha un grado di protezione IP40 ed è dotato di protezione da sovratensione Ethernet a 6KV: soddisfa i requisiti di grado industriale EMC ed è conforme agli standard FCC e CE. Con una larghezza di banda del sistema non bloccante di 22 Gbps e il supporto per protocolli di rete ad anello avanzati, garantisce una trasmissione efficiente dei dati e un rapido ripristino degli errori, rendendolo una scelta affidabile per infrastrutture industriali critiche e implementazioni di rete su larga scala.
Offre inoltre una garanzia di 3 anni e supporto tecnico a vita per una tranquillità operativa a lungo termine.
Applicazione
1. Reti industriali incentrate sull'automazione
Implementato come dorsale di comunicazione all'interno di ambienti di produzione automatizzati, consentendo un'interazione senza interruzioni tra unità di controllo, dispositivi di rilevamento e apparecchiature industriali. Garantisce la disponibilità costante dei dati per il controllo operativo, la diagnostica e la supervisione della produzione.
2. Sistemi di infrastrutture di trasporto e pubbliche
Applicato in ambienti di comunicazione stradale e ferroviaria in cui la continuità della rete è fondamentale. Le architetture basate su anello con meccanismi di ripristino rapido aiutano a mantenere la disponibilità del sistema per la segnalazione del traffico e il funzionamento ferroviario, anche in caso di guasto del collegamento o del nodo.
3. Reti di comunicazione private abilitate alla fibra
Posizionato all'interno di infrastrutture di comunicazione ottica e reti private di livello aziendale per supportare il trasporto dati ad alta capacità. Le interfacce SFP in fibra consentono una connettività affidabile e a lunga distanza tra strutture geograficamente disperse e nodi di rete.
4. Asset industriali remoti e reti di supervisione
Supporta la connettività per installazioni industriali remote e senza equipaggio, come stazioni di servizio, siti minerari e impianti di produzione di energia. Progettato per funzionare in modo affidabile in ambienti difficili, consentendo al contempo il monitoraggio centralizzato e la configurazione remota.
5. Sorveglianza esterna e reti di accesso
Installato in armadi esterni per applicazioni di sicurezza e monitoraggio, fornendo un accesso di rete stabile per telecamere IP, dispositivi wireless e sistemi di monitoraggio edge. La protezione di livello industriale garantisce il funzionamento continuo in caso di sovratensioni elettriche e condizioni meteorologiche estreme.
6. Connettività industriale su scala aziendale
Serve come base di rete per campus industriali, operazioni logistiche e parchi industriali, supportando architetture di rete segmentate e la gestione prioritaria del traffico per accogliere diversi servizi aziendali e operativi.
Supporta IEEE802.3az EEE (Energy Efficient Ethernet) Management, ottimizza il consumo energetico
Supporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Supporta QoS, QoS di classificazione del trasporto, CoS, controllo della larghezza di banda (direzione di input/output), soppressione delle tempeste, servizi differenziati
Supporta IEEE802.1q VLAN, porta VLAN, basato su Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
Supporta l'aggregazione di link IEEE802.3ad LACP dinamica, aggregazione di link statica
Supporta IGMP/MLD snooping V1/V2/V3, IGMP filtraggio/modulazione, IGMP searching
Supporta IGMP agent report, MLD snooping
Sicurezza: basato su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Supporta CLI simile a Cisco®, gestione Web, SNMP v1/v2c/v3, Telnet
Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware previene l'errore di aggiornamento
FAQ
1, Su quale chip è basato?
Olycom: Vitesse
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione ecc.)
3, Posso collegarlo a dispositivi 10/100M?
Olycom: Sì
Per le porte LAN, sono 10/100/1000M con rilevamento automatico
Per le porte in fibra, configurare la velocità di 100 Mbps tramite GUI Web o CLI
4, Fate SKD/CKD?
A: Sì
Come fabbrica, abbiamo affrontato questo problema molte volte.
