24 Port Rack Mountable L2/L3 Managed Gigabit Fiber Switch

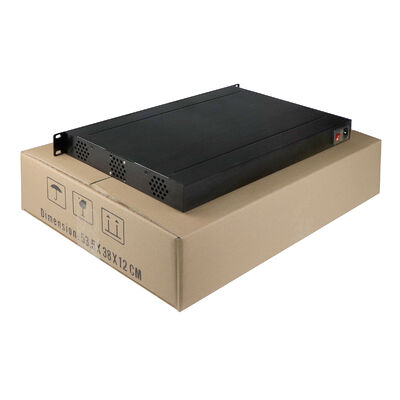

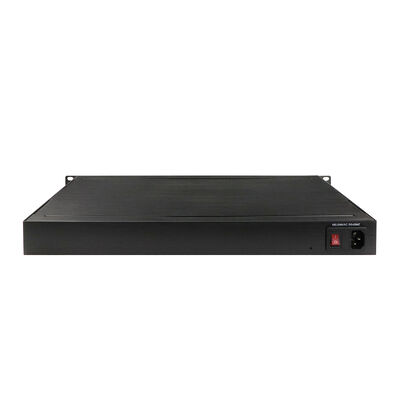

Visualizzazione del switch Ethernet Olycom
L'Olycom IM-FS042400GW è uno switch Ethernet gestito a livello 2 progettato per scenari di rete industriale su larga scala e a lungo termine in cui la stabilità, la scalabilità,e la continuità operativa sono fondamentali.
È progettato per funzionare sia come switch di accesso ad alta densità che come nodo di aggregazione in grado di utilizzare fibre, supportando la distribuzione di media misti in ambienti industriali complessi.
L'interruttore integra più collegamenti ascendenti in fibra a Gigabit con un gran numero di porte Ethernet in rame, consentendo alle reti industriali di espandersi senza ridisegnare le infrastrutture di cablaggio esistenti.
Quattro interfacce Gigabit SFP consentono la trasmissione ottica a lunga distanza, mentre ventiquattro porte Gigabit Ethernet RJ45 supportano la connettività di dispositivi massicci al bordo.
Diverse porte sono implementate come interfacce COMBO, consentendo una selezione flessibile tra fibra o rame a seconda delle condizioni di cablaggio sul campo, riducendo i vincoli di distribuzione.
Per garantire un funzionamento ininterrotto in luoghi difficili, l'IM-FS042400GW è progettato per tollerare temperature estreme, funzionando in modo affidabile da -40 °C a +85 °C.
La robusta custodia in metallo con rating IP30 fornisce una protezione efficace contro polvere, vibrazioni e stress meccanici comunemente presenti negli armadi industriali.
I doppi ingressi di corrente alternata 220V non polari aumentano la ridondanza di potenza e migliorano la resistenza alle fluttuazioni di tensione o all'instabilità di potenza.
All'interno, l'interruttore offre una capacità di commutazione non bloccante di 56 Gbps, consentendo una trasmissione a velocità di linea completa anche sotto pesanti carichi di traffico.
Una tabella di indirizzi MAC 8K e il supporto per fino a 4096 ID VLAN consentono allo switch di gestire grandi popolazioni di dispositivi e complessi schemi di segmentazione del traffico.
Funzioni di gestione di livello 2 complete, incluse la protezione della ridondanza, l'ottimizzazione del traffico e il controllo della sicurezza, garantiscono un funzionamento affidabile della rete 24 ore su 24, 7 giorni su 7.
La conformità alle norme FCC, CE, NEMA-TS2 e EN 50121-4 conferma l'idoneità per applicazioni di automazione industriale e di traffico ferroviario.
Il prodotto è supportato da una politica di sostituzione di 1 anno e da un servizio di riparazione di 3 anni, garantendo la sicurezza di utilizzo a lungo termine.
Specifica dell'interruttore di rete 24 porte
| Nome del prodotto |
10/100/1000Mbps Industrial Managed Fiber Switch (4F+24TP) |
| Numero modello. |
IM-FS042400GW |
| Port |
4 porte SFP x 1000Mpbs (le porte FX3 e FX4 sono porte COMBP)
24x10/100/1000M UTP RJ45 ((Le porte 23 e 24 sono porte COMBO)
|
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificatore del territorio |
4096 |
| Cornice Jumbo |
9.6KB |
| Dimensione della tabella degli indirizzi MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at (Poe è facoltativo, predefinito è senza Poe) |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Larghezza di banda del sistema: 56 Gbps (non ingorghi)
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Porta SFP, distanza di trasmissione: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Potenza, rete, fibra |
| Fornitore di alimentazione |
tensione di ingresso: AC220V
Input di potenza non polare: supporto
|
| Ambiente |
Temperatura di funzionamento: -40° ≈ 85°C
Umidità di lavoro: 5%-95%, non condensante
|
| Norme industriali |
EMI: FCC Parte 15 Sottoparte B Classe A, EN 55022 Classe A, EN61000-6-4- Emissioni per ambiente industriale
EMS: EN61000-6-2-Immunità per ambiente industriale, EN 61000-4-2 (ESD) Livello 3, EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3, EN 61000-4-5 (surge) Livello 3, EN 61000-4-6 (CS) Livello 3,EN 61000-4-8
Controllo del traffico: NEMA-TS2, Vibrazione: IEC 60068-2-6
Caduta libera: IEC 60068-2-32, Shock: IEC 60068-2-27
Traffico ferroviario: EN 50121-4
|
| Informazioni meccaniche |
Classe di sicurezza: IP30
Dimensioni: 483 x 294,6 x 44,5 mm
|
| Garanzia |
Sostituzione entro 1 anno; riparazione dopo 3 anni |
Caratteristiche chiave
1Architettura portuale e flessibilità dei media
L'interruttore fornisce porte a fibra SFP da 4 × 1000 Mbps, supportando moduli monomodo e multimodo con distanze di trasmissione comprese tra 20 km e 100 km.
Due delle interfacce di fibra funzionano come porte COMBO, condividendo risorse fisiche con le corrispondenti porte di rame per consentire la selezione di fibra o rame.
Inoltre, le porte Ethernet RJ45 24 × 10/100/1000 Mbps supportano l'auto-negoziazione e l'auto MDI/MDIX per una rapida integrazione dei dispositivi.
Le porte 23 e 24 sono inoltre implementate come interfacce COMBO, aumentando ulteriormente la flessibilità del cablaggio in siti industriali limitati.
Le porte in rame supportano il cablaggio Ethernet standard fino a 100 metri, garantendo la compatibilità con i dispositivi industriali tradizionali e moderni.
2Progettazione di apparecchiature industriali
Le dimensioni della camera (483 × 294,6 × 44,5 mm) sono ottimizzate per gli armadi industriali montati su rack.
L'alloggiamento in metallo soddisfa gli standard di protezione IP30, fornendo resistenza alla penetrazione di polvere e agli urti meccanici.
I doppi ingressi di corrente alternativa 220V non polari eliminano i problemi di polarità e migliorano l'affidabilità dell'alimentazione.
Il dispositivo soddisfa i rigorosi requisiti EMI e EMS, compresi quelli della classe A della parte 15 della FCC e del livello 3 della norma EN 61000-4, garantendo un funzionamento stabile in ambienti ad alta interferenza.
3. Redundanza della rete e recupero errori
L'interruttore supporta l'ITU-T G.8032 Ethernet Protection Ring (EPR) per una ridondanza rapida basata sull'anello.
Il supporto aggiuntivo per ERPS, STP, RSTP e MSTP garantisce la compatibilità con varie topologie di rete industriale.
I tempi di recupero dei guasti di ≤ 50 ms riducono al minimo le interruzioni del servizio durante i guasti del collegamento.
Meccanismi di rilevamento e soppressione del loop integrati impediscono le tempeste di trasmissione e l'instabilità della rete.
4Controllo del traffico VLAN e multicast
Sono supportati più meccanismi VLAN, tra cui IEEE 802.1Q VLAN, VLAN basato su porta, VLAN basato su MAC, VLAN su subnet IP e VLAN basato su protocollo.
La traduzione VLAN consente l'interconnessione senza soluzione di continuità tra domini di rete segmentati.
La registrazione multicast VLAN (MVR) consente una distribuzione efficiente del flusso multicast attraverso i confini della VLAN.
Il traffico multicast è ottimizzato utilizzando IGMP e MLD snooping (v1/v2/v3), insieme a funzioni di filtraggio e segnalazione degli agenti.
Queste caratteristiche riducono significativamente l'inondazione di multicast inutile nelle distribuzioni su larga scala.
5. QoS e ottimizzazione del traffico
L'interruttore opera utilizzando un meccanismo di archiviazione e inoltro per garantire l'integrità dei dati.
Il supporto per quadri jumbo fino a 9,6 KB migliora l'efficienza di trasmissione per grandi pacchetti di dati.
Le funzioni QoS includono la classificazione del traffico, la pianificazione delle priorità, il marchio CoS e la limitazione delle tariffe.
Il controllo della larghezza di banda di ingresso ed uscita garantisce una giusta allocazione delle risorse tra i dispositivi connessi.
I meccanismi di controllo delle tempeste sopprimono la trasmissione, il multicast e il traffico unicast sconosciuto.
IEEE 802.3az Energy Efficient Ethernet riduce dinamicamente il consumo di energia durante i periodi di basso traffico.
6. Sicurezza e controllo accessi
L'accesso alla rete è protetto tramite l'autenticazione IEEE 802.1X basata su porta o indirizzo MAC.
L'autenticazione centralizzata è supportata tramite RADIUS e TACACS+.
Le politiche ACL flessibili forniscono filtraggio granulare del traffico e restrizioni di accesso.
Altre misure di sicurezza includono IP Source Guard, Dynamic ARP Inspection e accesso di gestione criptato utilizzando HTTPS, SSL e SSH v2.
DHCP Snooping e DHCP Relay con opzione 82 proteggono l'assegnazione degli indirizzi IP e impediscono gli attacchi DHCP.
7. Aggregazione dei collegamenti
Lo switch supporta l'aggregazione statica e IEEE 802.3ad LACP.
Molti collegamenti fisici possono essere combinati in un'unica interfaccia logica per aumentare la larghezza di banda e la ridondanza.
I gruppi di aggregazione possono fornire una portata fino a 4 Gbps, adatti per le connessioni backbone e di livello di aggregazione.
8. Gestione e manutenzione
L'accesso alla gestione è disponibile tramite CLI in stile Cisco, Web GUI, SNMP v1/v2c/v3 e Telnet.
Gli aggiornamenti del firmware sono supportati tramite TFTP e HTTP, con ridondanza delle immagini per prevenire i fallimenti dell'aggiornamento.
Le caratteristiche di monitoraggio includono RMON, MIB II e registrazione dettagliata degli eventi.
Il mirroring delle porte consente l'analisi del traffico e la risoluzione dei problemi.
La diagnostica integrata dei cavi identifica i difetti del cablaggio come le aperture o i corti, riducendo il tempo di manutenzione in loco.
La sincronizzazione temporale è supportata tramite NTP e SNTP.
9. Prontezza IPv6
L'interruttore fornisce un supporto completo IPv6 su piani di gestione e di inoltro.
I servizi supportati includono IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL su IPv6, TFTPv6 e NTPv6.
IPv6 ACL e IPv6 QoS assicurano l'applicazione coerente delle politiche nelle reti dual-stack o IPv6-only.
10. Affidabilità ambientale
Il dispositivo è sottoposto a prova per vibrazioni, urti e cadute libere in conformità alle norme IEC 60068.
Funziona in modo affidabile con un'umidità non condensante del 5%-95%.
Progettato per il funzionamento continuo nei sistemi ferroviari, negli armadi esterni, negli impianti minerari e negli impianti petrolchimici.
Interfaccia utente WEB
- Sostenere la diagnosi del cavo e può individuare il punto di guasto
- Supporto alla gestione IEEE802.3az EEE (Energy Efficient Ethernet), ottimizzazione del consumo di energia
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Qos di supporto, classificazione dei trasporti Qos, Cos, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN,porta VLAN,VLAN basata su Mac,VLAN su subnet IP,VLAN di protocollo,VLAN convertito, MVR
- Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
- Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Rapporto dell'agente di supporto IGMP, spionaggio MLD.
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore di aggiornamento
- Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
- Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporto al server IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Applicazione
1Automatizzazione industriale su larga scala
Supporta la connettività dei dispositivi in grandi fabbriche e sistemi di automazione dei processi.
Le porte RJ45 collegano PLC, sensori, HMI, controllori e robot industriali.
La segmentazione VLAN separa il traffico di produzione, monitoraggio e gestione.
La ridondanza degli anelli e l'aggregazione dei collegamenti assicurano una comunicazione stabile tra le linee di produzione complesse.
2. Trasporti e sistemi ferroviari
Completamente conforme alla norma EN 50121-4, adatto alle reti ferroviarie di comunicazione e di controllo del traffico.
I protocolli di protezione degli anelli assicurano un rapido recupero nei sistemi di segnalazione e monitoraggio.
I porti COMBO semplificano la coesistenza tra fibra e rame in armadi e stazioni stradali.
3Infrastrutture energetiche e di servizi pubblici
Ideale per sottostazioni, parchi eolici e distribuzioni di reti intelligenti.
Le porte a fibra elettronica consentono collegamenti a lunga distanza tra i centri di controllo e le apparecchiature sul campo.
L'ampia tolleranza alle temperature consente di installare all'aperto e a distanza.
4Parco industriale e data center
Funzioni di aggregazione o di switch di spina dorsale nei parchi industriali.
L'elevata capacità di commutazione consente di gestire un traffico intenso da est a ovest tra server e sistemi di controllo.
La selezione flessibile dei media ottimizza la progettazione dell'architettura spinale.
5. Ambienti difficili Impieghi di grandi dimensioni
Utilizzato nelle industrie minerarie, metallurgiche e petrolchimiche.
Resiste alla polvere, alle interferenze elettromagnetiche e alle variazioni estreme di temperatura.
La gestione e la diagnostica a distanza riducono lo sforzo di manutenzione in grandi siti.
6Video sorveglianza e monitoraggio
Ottimizzato per l'implementazione di telecamere IP su larga scala.
Il controllo multicast riduce lo spreco di larghezza di banda.
QoS dà la priorità ai flussi video per garantire la stabilità dell'immagine.
7. Migrazione IPv6 e reti IIoT
Adatto per le città intelligenti, le fabbriche digitali e le piattaforme IIoT in transizione verso IPv6.
Garantisce la compatibilità a lungo termine con le architetture di reti industriali di nuova generazione.
Accessoio
|
Modulo ottico industriale
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
