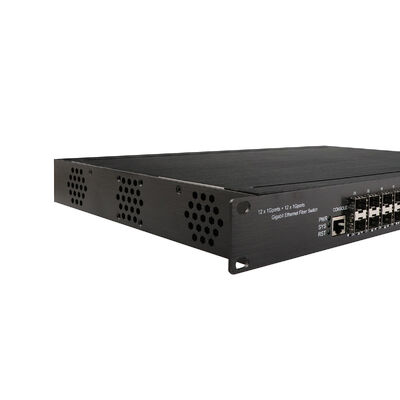

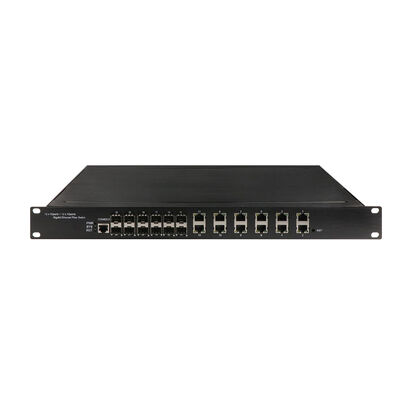

24 Port Managed Gigabit Ethernet Switch
Che cos'è
L'Olycom IM-FS121200GW è un switch Ethernet industriale completamente gestito progettato per reti industriali ricche di fibre su larga scala che richiedono ampie bande passanti, trasmissione a lunga distanza,e controllo centralizzato della rete.
Progettato come un interruttore di livello di nucleo o di aggregazione, combina la connettività in fibra ad alta densità con l'accesso flessibile al rame, rendendolo ideale per spine dorsali industriali, sistemi di trasporto,e reti di infrastrutture critiche.
con porte a fibra SFP da 12 × 1000/2500Mbps che supportano distanze di trasmissione fino a 100 km e porte RJ45 da 12 × 10/100/1000Mbps con MDI/MDIX automatico,L'IM-FS121200GW consente l'integrazione senza soluzione di continuità della fibra rame fornendo fino a 2.5 Gbps per collegamento in fibra.
Un tessuto di commutazione non bloccante da 56 Gbps, una tabella di indirizzi MAC 8K e il supporto per 4096 VLAN garantiscono prestazioni stabili anche in ambienti industriali densi e ad alto traffico.
Progettato per condizioni difficili, l'interruttore funziona in modo affidabile da -40 ° C a 75 ° C, dispone di un involucro metallico con rating IP30 e supporta l'ingresso di doppia potenza non polare AC 220V.3af/at PoE (fino a 500W totali) consente l'alimentazione diretta di dispositivi di campo come le telecamere IPLa conformità a FCC, CE, NEMA-TS2 e EN 50121-4 garantisce l'idoneità per applicazioni industriali critiche, 24 ore su 24, 7 giorni su 7.
Dati tecnici
|
Nome del prodotto
|
10/100/1000Mbps Switch a fibra industriale (12F+12TP)
|
|
Numero modello.
|
IM-FS121200GW
|
|
Port
|
12 porte SFP x 100/1000/2500Mpbs
12 x10/100/1000M UTP RJ45 ((Sostengono il sensore automatico MDI/MDIX)
|
|
Norme
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Identificatore del territorio
|
4096
|
|
Cornice Jumbo
|
9.6KB
|
|
Dimensione della tabella degli indirizzi MAC
|
8K
|
|
Caratteristiche di commutazione
|
Modalità di trasmissione: immagazzinamento e inoltro
Larghezza di banda del sistema: 48 Gbps (non ingorghi)
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Porta SFP, distanza di trasmissione: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
LED
|
Potenza, rete, fibra
|
|

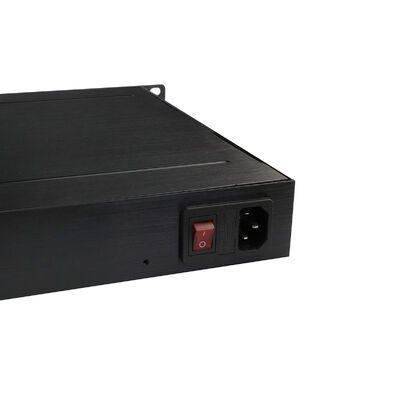

Fornitore di alimentazione
|
tensione di ingresso: AC220V
Input di potenza non polare: supporto
|
|
Ambiente
|
Temperatura di funzionamento: -40°75°C
Umidità di lavoro: 5%-95%, non condensante
|
|
Norme industriali
|
EMI: FCC Parte 15 Sottoparte B Classe A, EN 55022 Classe A, EN61000-6-4- Emissioni per ambiente industriale
EMS: EN61000-6-2-Immunità per ambiente industriale, EN 61000-4-2 (ESD) Livello 3, EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3, EN 61000-4-5 (Surge) Livello 3, EN 61000-4-6 (CS) Livello 3,EN 61000-4-8
Controllo del traffico: NEMA-TS2, Vibrazione: IEC 60068-2-6
Caduta libera: IEC 60068-2-32, Shock: IEC 60068-2-27
Traffico ferroviario: EN 50121-4
|
|
Informazioni meccaniche
|
Classe di sicurezza: IP30
Dimensioni: 483 x 294,6 x 44,5 mm
|
|
Garanzia
|
Sostituzione entro 1 anno; riparazione dopo 3 anni
|
Cosa offre
1Fibra ad alta densità e accesso flessibile
La combinazione di 12 porte SFP ad alta velocità (1G/2.5G) e 12 porte Gigabit RJ45 fornisce un equilibrio ideale tra i collegamenti ascendenti in fibra a lunga distanza e l'accesso ai dispositivi locali.
Il supporto per i moduli a fibra da 20 a 100 km consente di implementare l'impianto industriale su vasta superficie, le topologie degli anelli e la connettività tra gli edifici senza attrezzature aggiuntive.
2. Redundanze di rete di livello industriale
Per garantire un funzionamento ininterrotto, l'IM-FS121200GW supporta ITU-T G.8032 Ethernet Ring Protection, ERPS e STP/RSTP/MSTP.
Questi meccanismi forniscono un recupero dei guasti sotto i 50 ms, prevenendo efficacemente i cicli di rete e riducendo al minimo i tempi di inattività nelle grandi reti industriali.
3Controllo VLAN e multicast avanzato
Capacità VLAN complete, incluse le VLAN IEEE 802.1Q, le VLAN basate su MAC/IP/Protocollo, la traduzione VLAN e MVR, che consentono una precisa segmentazione del traffico e un funzionamento multi-servizio sicuro.
Il Snooping IGMP/MLD (v1/v2/v3) e il filtraggio multicast ottimizzano l'utilizzo della larghezza di banda, rendendo l'interruttore ideale per la videosorveglianza, il monitoraggio industriale e la distribuzione dei dati in tempo reale.
4. Gestione e efficienza del traffico intelligente
Con la classificazione del traffico basata su QoS, la priorità CoS, la limitazione della velocità bidirezionale e la soppressione delle tempeste di trasmissione, il traffico di controllo critico ha sempre la priorità.
Il supporto per jumbo frame fino a 9,6KB migliora l'efficienza per grandi flussi di dati, mentre IEEE 802.3az Energy Efficient Ethernet riduce il consumo di energia durante il basso utilizzo della rete.
5Sicurezza di classe Enterprise.
Le caratteristiche di sicurezza multilivello includono l'autenticazione IEEE 802.1X, RADIUS/TACACS+ e il controllo di accesso basato su ACL per proteggere il bordo della rete.
Protezioni aggiuntive come IP Source Guard, ARP Inspection, DHCP Snooping/Relay (opzione 82) e crittografia HTTPS/SSH v2 proteggono dallo spoofing, dall'accesso non autorizzato e dal traffico dannoso.
6- Strumenti di gestione e manutenzione completi
Lo switch supporta più metodi di gestione Web GUI, CLI in stile Cisco®, SNMP v1/v2c/v3 e Telnet consentendo una facile integrazione nelle piattaforme NMS esistenti.
Caratteristiche quali la ridondanza del firmware con aggiornamento TFTP/HTTP, RMON, mirroring delle porte, registrazione degli eventi, DNS, NTP/SNTP,e la diagnostica integrata dei cavi riducono significativamente il tempo di risoluzione dei problemi e i costi di manutenzione.
7. Costruito per ambienti industriali
Certificato resistente alle interferenze EMI/EMS, alle vibrazioni, agli urti e alle ondate elettriche, l'IM-FS121200GW soddisfa i più severi standard industriali.
La sua robusta custodia e la sua ampia tolleranza all'umidità (non condensabile al 10%-90%) garantiscono la stabilità a lungo termine in fabbriche, sottostazioni, armadi stradali e custodie all'aperto.
8. IPv6 pronto
Il supporto completo di IPv6, inclusi la gestione, QoS, ACL, SNMPv6 e ICMPv6, rende la rete a prova di futuro per la migrazione IPv6, l'espansione IIoT e i progetti di infrastrutture intelligenti.
Luoghi in cui viene usato
1Reti industriali di spina dorsale e aggregazione
Ideale come interruttore di nucleo o di aggregazione in grandi impianti di produzione, parchi industriali e operazioni minerarie.mentre le funzionalità gestite semplificano la segmentazione e il monitoraggio della rete.
2. Trasporti e sistemi ferroviari
Completamente conforme alla norma EN 50121-4, l'interruttore è adatto alle reti di comunicazione ferroviaria, ai sistemi di gestione del traffico e agli armadi stradali.Protezione dell'anello a base di fibre per garantire il funzionamento continuo della segnalazione, CCTV e sistemi di informazione dei passeggeri.
3Infrastrutture per l'energia, l'energia e le utilità
Generalmente utilizzati nelle sottostazioni, nei parchi eolici e nelle reti di reti intelligenti, dove è essenziale una grande tolleranza alla temperatura e un'alimentazione stabile.QoS garantisce la consegna prioritaria dei dati di protezione e controllo.
Industrial Data Center & Park Interconnect
Con collegamenti in fibra 2.5G e capacità di commutazione di 56Gbps, l'IM-FS121200GW supporta l'interconnessione ad alta velocità tra data center industriali, sale di controllo e reti backbone.L'aggregazione dei collegamenti migliora il throughput e la ridondanza.
4. Luoghi industriali difficili e remoti
Adatto per impianti petrolchimici, impianti metallurgici e impianti remoti in cui la polvere, il rumore elettrico e le temperature estreme sono comuni.La gestione a distanza e la diagnostica dei cavi semplificano la manutenzione in luoghi difficili da raggiungere.
5. IIoT e infrastrutture intelligenti basate su IPv6
Un'ottima base per le implementazioni di IIoT, smart factory e smart city, che consente l'integrazione senza soluzione di continuità di sensori, controller e piattaforme di gestione basate su cloud su reti abilitate IPv6.
WEB Informazioni
-
Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
-
Supporto VLAN IEEE802.1q, porta VLAN, VLAN basato su Mac, VLAN IP,
-
Protocollo VLAN, conversione VLAN, MVR
-
Rapporto dell'agente di supporto IGMP, spionaggio MLD.
-
Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Sostenere la diagnosi del cavo e può individuare il punto di guasto
-
Supporto alla gestione IEEE802.3az EEE (Energy Efficient Ethernet), ottimizzazione del consumo di energia
-
Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
-
Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
-
Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Qos di supporto, classificazione del trasporto Qos, Cos, controllo della larghezza di banda
-
(direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
-
Supporto al server IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
-
Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
-
Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore dell'aggiornamento
-
Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
Accessoio
|
Modulo ottico industriale
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
