4 porte PoE/PoE+ Fast Ethernet Industrial Fiber Switch
Dati tecnici del commutatore Ethernet robusto
|
Nome del prodotto
|
10/100Mbps Industrial PoE Fiber Switch ((1F+4TP)
|
|
Numero modello.
|
IM-FP144FE
|
|
Port
|
1x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
4x10/100/1000M UTP RJ45 ((Supporto MDI/MDIX auto-sensing)
Blocco terminale di alimentazione 1x6-PIN
|
|
Protocollo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 1 Gbps (non ingorghi)
Tasso di spedizione: mmps
4K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, fibra, rete, PoE
PWR: Potenza
Fibra: FX1
Accesi: trasmissione normale
Disattivato: la trasmissione non è normale (modulo ottico difettoso o disconnesso)
Arancione di rame: indicatore PoE
PoE sta funzionando
Disattivato: PoE non funziona o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Attivo: velocità di trasmissione 1000 Mbps
Lampeggiante: in trasmissione
Disattivato: disconnesso o velocità di lavoro 10/100Mbps
|
|
Consumo di energia
|
carico completo senza PoE≤5W
|
|
Fornitore di energia
|
tensione di ingresso dell'alimentazione PoE: 48V (massimo 52V)
Potenza di uscita di alimentazione PoE singola: 30W (porta 1~4)
Bilancio complessivo: 120 W
Voltaggio di uscita PoE: 48V
Connessione inversa: supporto
|
|
Indirizzo PoE
|
1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 114*93*35 mm

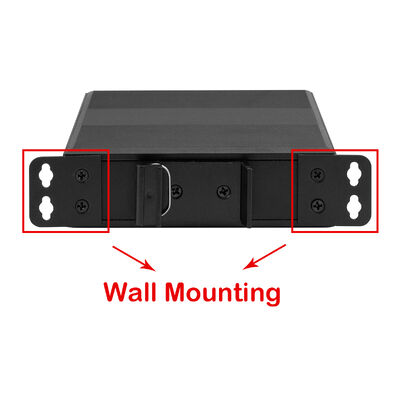

Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,35 kg/0,45 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
Introduzione allo switch PoE a 4 porte
Quando un collegamento di fibra ha bisogno di alimentare più dispositivi
L'IM-FP144FE è progettato per una realtà industriale molto comune:
Non hai bisogno di un grande interruttore, hai solo bisogno di diversi dispositivi PoE che funzionano in modo affidabile al bordo, tutti legati a un singolo collegamento in fibra.
Con quattro porte PoE Fast Ethernet e un'interfaccia a fibra a lungo raggio, questo compatto interruttore industriale funge da hub locale di alimentazione e connettività,seduto esattamente dove sono installati i dispositivi non in una sala server con aria condizionata.
Quattro dispositivi, una scatola, configurazione zero
Nelle implementazioni reali, gli ingegneri sul campo spesso affrontano gli stessi vincoli:
Spazio limitato degli armadi
Nessuna presa di corrente
Condizioni elettriche e ambientali difficili
IM-FP144FE risponde con una formula semplice:
4 × porte PoE IEEE 802.3af (15,4W per porta)
1 × 100Mbps di collegamento in fibra SFP
Nessuna gestione, nessuna configurazione, nessuna curva di apprendimento
Le telecamere, gli accessi wireless o i sensori PoE sono alimentati istantaneamente attraverso cavi Ethernet, mentre la fibra trasporta i dati in modo sicuro su lunghe distanze.
Prima la fibra, poi il rame
Copper Ethernet è ottimo a livello locale e terribile a distanza.
Questo interruttore tiene il rame dove ha senso (gli ultimi 100 metri) e passa tutto il resto alla fibra.
La porta SFP supporta la trasmissione a lunga distanza fino a 120 km, consentendo all'IM-FP144FE di:
Sedetevi vicino all'attrezzatura
Evitare interferenze elettromagnetiche
Evita i rischi di messa a terra e di fulmini comuni nei siti esterni e industriali
È un ponte pulito e affidabile tra ambienti di campo disordinati e reti di controllo centralizzate.
Costruito per essere ignorato (in senso buono)
Una volta installato, questo dispositivo dovrebbe scomparire sullo sfondo.
Intervallo di funzionamento da -40°C a 75°C
Cassa di metallo IP40
Protezione contro ESD, sovratensioni e rumore elettrico
Certificato per l'ambiente ferroviario e dei trasporti (EN 50121-4)
Niente ventilatori, nessun aggiornamento del software, nessun accesso remoto richiesto.
Solo un'operazione continua.
Perché non gestito è la scelta giusta qui
Per i piccoli cluster PoE, la direzione spesso aggiunge rischi invece di valore.
IM-FP144FE evita deliberatamente:
Errori di configurazione
Problemi di compatibilità del firmware
Requisiti di formazione
Ciò lo rende particolarmente attraente per le implementazioni su larga scala, dove decine o centinaia di unità identiche devono comportarsi in modo prevedibile sul campo.
Scenari tipici di distribuzione
1. Cluster di sorveglianza compatti
Alimentate e collegate fino a quattro telecamere IP in officine, zone di fabbrica o aree di perimetro, tutte che trasmettono video tramite un singolo collegamento in fibra.
2Aggregazione dei sensori industriali
Raccogliere dati da più sensori PoE o dispositivi di monitoraggio in un unico luogo, quindi trasmettere tutto a monte a SCADA o piattaforme di monitoraggio.
3. Installazioni stradali e di pista
Nei sistemi di traffico e nelle infrastrutture ferroviarie, un'unità può alimentare diversi dispositivi di monitoraggio all'interno di un armadio mentre la fibra gestisce la comunicazione a lunga distanza con i centri di controllo.
4Servizi pubblici e strutture remote
Utilizzato in sottostazioni, stazioni di pompaggio o impianti di depurazione in cui la tolleranza ambientale e la robustezza elettrica sono più importanti delle caratteristiche avanzate di commutazione.
5. Luoghi industriali difficili
Gli ambienti minerari, petrolchimici e metallurgici beneficiano dell'involucro resistente alla polvere e della fornitura stabile di PoE senza cablaggi di alimentazione aggiuntivi.
Cosa si può imparare
L'IM-FP144FE non si occupa di ridimensionare la larghezza di banda o di gestire i flussi di traffico.
Si tratta di alimentare in modo pulito più dispositivi e spostare i loro dati da ambienti difficili in modo affidabile, semplice e per anni alla volta.
Disegno meccanico
- 1pc interruttore
- 1pc manuale d'uso
Commento
Gli accessori ((DIN rail bracket, modulo ottico, alimentazione, patchcord, cavo di rete ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararlo da soli o acquistare un intero set da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11,4*9,3*3,5 cm
Dimensioni della scatola interna: 23*16,5*5,8cm
Peso del prodotto: 0,35 kg
Peso dell' imballaggio: 0,45 kg
Dimensioni della scatola principale: 67*33*47cm
Quantità di imballaggio: 40pcs
Peso dell'imballaggio: 20 kg
Accessori
|
Modulo ottico industriale
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Fornitore di alimentazione industriale DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V a DC24V1A, -30°C ∼70°C
|
Domande frequenti
1Su quale chip si basa?
Realtek
2Posso personalizzarlo?
- Si '.
Sosteniamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, blocco terminale di alimentazione ecc.)
3Posso avere la mia scatola di imballaggio?
Sì, la scatola di imballaggio standard non ha lettere o logo cinesi.
Va bene personalizzare la propria versione come mettere il proprio logo, nome del modello o slogan.
4Quali sono i termini di pagamento?
Nella maggior parte dei casi effettuiamo il bonifico via T/T e l'intero importo deve essere riscosso prima della spedizione.
Per gli ordini di campione, riceviamo il pagamento di PayPal per un tempo di elaborazione più breve.
A volte il pagamento con Alipay o WeChat va bene, dipende dai casi.
