Olycom Mini Rugged Fast Ethernet PoE/PoE+ Fiber Switch
Specificità
|
Nome del prodotto
|
10/100Mbps Industrial PoE Fiber Switch ((1F+2TP)
|
|
Numero modello.
|
IM-FP122FE
|
|
Port
|
1x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
2x10/100M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)

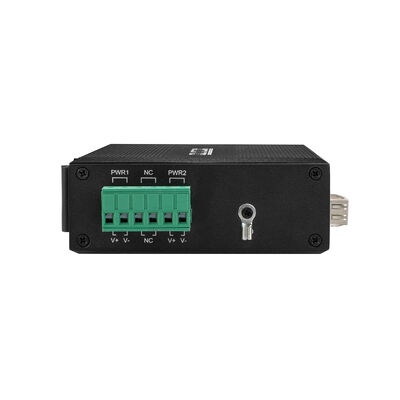

Blocco terminale di alimentazione 1x6-PIN
|
|
Protocollo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 0,6 Gbps (non traffic jam)
Velocità di inoltro: 0,4464Mmps
4K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, fibra, rete, PoE
PWR: Potenza
Fibra: FX1
Accesi: trasmissione normale
Disattivato: la trasmissione non è normale (modulo ottico difettoso o disconnesso)
Arancione di rame: indicatore PoE
PoE sta funzionando
Disattivato: PoE non funziona o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Attivo: velocità di trasmissione 100 Mbps
Lampeggiante: in trasmissione
Disattivato: disconnesso o velocità di lavoro 10 Mbps
|
|
Consumo di energia
|
carico completo senza PoE≤5W
|
|
Fornitore di energia
|
tensione di ingresso dell'alimentazione PoE: 48V (massimo 52V)
Potenza di uscita di alimentazione PoE singola: 30W (porta 1~2)
Bilancio complessivo: 60 W
Voltaggio di uscita PoE: 48V
Connessione inversa: supporto
|
|
Indirizzo PoE
|
1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 114*93*35 mm

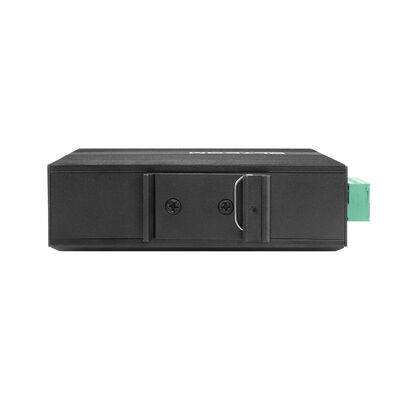

Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,35 kg/0,45 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
1Un piccolo interruttore PoE che risolve un problema industriale molto specifico
L'Olycom IM-FP122FE non sta cercando di essere un "nucleo di rete" o uno switch ricco di funzionalità.
Esiste per un solo lavoro chiaro:
Alimentare un paio di dispositivi di campo e spingere i loro dati lontano attraverso la fibra in modo affidabile, e senza configurazione.
Con 2 porte PoE Fast Ethernet e 1 uplink in fibra, questa unità si trova proprio al bordo di una rete industriale:
dentro un armadietto sul ciglio della strada, accanto a una macchina, su un palo, o in una casella di controllo dove spazio, potenza e affidabilità contano di più di caratteristiche di lusso.
Niente gestione, nessuna configurazione, basta connettersi, accendere e andarsene.
2Perché questo disegno ha senso
PoE dove il potere e'la fibra dura e' la vera star qui.
I cavi di rame si fermano a 100 metri.
La fibra no.
La porta SFP da 100 Mbps, che supporta distanze fino a 120 km, consente a questo piccolo interruttore di:
Siediti vicino ai dispositivi di campo.
Invia i dati direttamente in una sala di controllo remota.
Superare in modo sicuro ambienti violenti, rumorosi o soggetti a fulmini
In pratica, questo fa sì che IM-FP122FE si comporti come un nodo di campo alimentato da PoE con una spina dorsale in fibra.
3Costruito per posti sporchi, caldi e rumorosi.
Questo interruttore presuppone che vivrà in un posto sgradevole.
Intervallo di funzionamento da -40°C a 75°C
Cassa di metallo IP40
Resistenza agli ESD, alle sovratensioni e al rumore elettrico (livello EMS 3)
Compatibile con il traffico ferroviario (EN 50121-4)
Una volta installato, deve rimanere lì per anni senza attenzione.
4- Nessuna gestione - A proposito
Non c'è interfaccia Web, CLI, configurazione VLAN.
Non è una limitazione, è la filosofia del design.
Nessun errore di configurazione
Nessun problema di compatibilità del firmware
Nessun costo di manutenzione
Per le piccole implementazioni PoE, la semplicità equivale spesso a una maggiore affidabilità.
5Dove è comunemente usato
Punti di sorveglianza industriale compatti
Perfetto per luoghi che hanno bisogno solo di una o due telecamere, come:
Angoli di fabbrica
Piccole officine
Porta d'ingresso o perimetro
PoE alimenta la telecamera, la fibra invia video indietro.
6. Armadi di bordo stradale e ferroviario
In ambienti di traffico e ferroviari, lo spazio è limitato e le condizioni sono difficili.
L'IM-FP122FE si inserisce facilmente in armadi compatti, alimenta i dispositivi di monitoraggio tramite PoE e invia dati su fibra a lunga distanza a sistemi centralizzati.
7Servizi pubblici e siti di monitoraggio remoto
In sottostazioni, impianti di trattamento delle acque o stazioni di pompaggio:
Sensori di campo collegati tramite RJ45
PoE elimina gli adattatori di alimentazione locali
La fibra assicura una trasmissione stabile e senza interferenze
Una soluzione semplice ma molto affidabile.
8. Zone industriali difficili
I siti minerari, petrolchimici e metallurgici beneficiano di:
Avvolgimento antipolvere
Tolleranza al rumore elettrico
9. Funzionamento a temperatura ampia
Mantenere i dispositivi PoE a bassa potenza online dove le apparecchiature di consumo potrebbero fallire rapidamente.
Estendere il PoE oltre i limiti del rame
Quando i dispositivi PoE devono essere dispiegati ben oltre i 100 metri, questo interruttore funge da ponte pulito:
Copper + PoE sul lato del dispositivo
Fibra sul lato spinale
Niente riprogettazione, nessun convertitore extra.
In breve
L'IM-FP122FE non riguarda le caratteristiche.
Si tratta di fare un lavoro molto bene:
Alimentare un piccolo numero di dispositivi industriali e trasferire i loro dati in modo sicuro su fibra a lunga distanza tutto il giorno, tutti i giorni.
Dimensione
-
1pc interruttore
-
1pc manuale d'uso
Commento
Gli accessori ((DIN rail bracket, modulo ottico, alimentazione, patchcord, cavo di rete ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararlo da soli o acquistare un intero set da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11,4*9,3*3,5 cm
Dimensioni della scatola interna: 23*16,5*5,8cm
Peso del prodotto: 0,35 kg
Peso dell' imballaggio: 0,45 kg
Dimensioni della scatola principale: 67*33*47cm
Quantità di imballaggio: 40pcs
Peso dell'imballaggio: 20 kg
Accessori
|
Modulo ottico industriale
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Fornitore di alimentazione industriale DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V a DC24V1A, -30°C ∼70°C
|
