24 porte 2.5G Smart Manageable PoE Fiber Switch
Specificità
| Nome del prodotto |
24 porte 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| Numero modello. |
IM-FP121212GW |
| Port |
12 porte SFP x 1000Mpbs
12 x10/100/1000M UTP RJ45 ((Sostengono il sensore automatico MDI/MDIX)
|
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificatore del territorio |
4096 |
| Cornice Jumbo |
9.6KB |
| Dimensione della tabella degli indirizzi MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Larghezza di banda del sistema: 108 Gbps (non ingorghi)
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
ID del VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Distanza di trasmissione da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Potenza, rete, fibra |

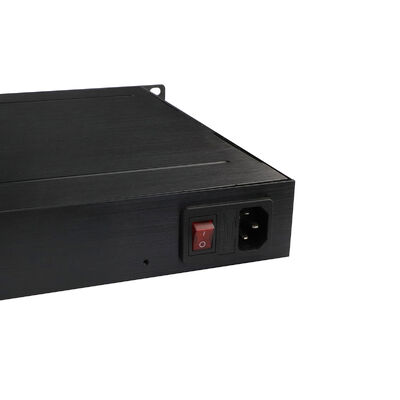

| Fornitore di alimentazione |
tensione di ingresso: AC220V
Input di potenza non polare: supporto
|
| Ambiente |
Temperatura di funzionamento: -40°75°C
Umidità di lavoro: 5%-95%, non condensante
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Classe di sicurezza: IP30
Dimensioni: 483 x 294,6 x 44,5 mm
|
| Garanzia |
Sostituzione entro 1 anno; riparazione dopo 3 anni |
Che cos'è
L'IM-FP121212GW è uno switch Ethernet PoE industriale completamente gestito progettato per ambienti in cui un gran numero di dispositivi alimentati, collegamenti a fibra a lunga distanza,Il controllo centralizzato deve coesistere in modo affidabile.
È progettato per reti industriali che non possono fare affidamento su sistemi di alimentazione separati, interruttori dispersi o frequenti interventi manuali.
Questo dispositivo combina la fornitura PoE ad alta densità, la connettività basata sulla fibra e la gestione di livello industriale in una singola piattaforma.
Una volta distribuito, diventa un nodo infrastrutturale stabile che fornisce energia, inoltra i dati e applica le politiche di rete continuamente, 24 ore su 24.
Cosa c'entra
Dodici porte RJ45 Gigabit forniscono un accesso denso per le apparecchiature industriali di punta.
Ogni porta di rame negozia automaticamente le impostazioni di velocità e duplex e fornisce sia dati che energia elettrica tramite un singolo cavo Ethernet.
I tipici dispositivi connessi includono:
Telecamere IP
Punti di accesso wireless
Sistemi VoIP e intercom
Termini industriali abilitati al PoE
Dodici porte a fibra SFP Gigabit formano la spina dorsale ottica della rete.
Questi porti supportano sia la fibra mono-modus che la fibra multi-modus, consentendo distanze da collegamenti locali brevi fino a 100 km.
Ciò consente all'interruttore di trovarsi al centro di grandi siti industriali, corridoi ferroviari, reti di servizi pubblici o installazioni su scala campus.
Come si esercita il potere
La funzionalità PoE è integrata direttamente nello switch.
Tutte le dodici porte in rame sono conformi alla norma IEEE 802.3af, fornendo fino a 15,4 W per porta.
Il budget totale di potenza PoE raggiunge i 340 W, consentendo di alimentare simultaneamente tutti i dispositivi connessi senza iniettori esterni.
L'alimentazione è fornita interamente attraverso il cablaggio Ethernet standard di categoria 5.
Non sono richiesti adattatori di alimentazione locali sul lato del dispositivo.
Ciò semplifica l'installazione, riduce i punti di guasto e riduce i costi di manutenzione a lungo termine, specialmente in luoghi esterni o difficili da raggiungere.
Come si comporta sulla Rete
IM-FP121212GW è un interruttore industriale gestito.
Non si comporta passivamente.
Controlla attivamente come si muove il traffico, come vengono gestiti i guasti e come vengono isolati i dispositivi.
I meccanismi di protezione degli anelli e i protocolli di spanning-tree consentono alla rete di riprendersi dai guasti del collegamento in millisecondi.
Questo è essenziale nelle grandi implementazioni PoE in cui la perdita di connettività può anche significare la perdita di potenza per i dispositivi sul campo.
Il traffico viene elaborato in modo deterministico utilizzando la trasmissione di magazzino e inoltro.
I dati sensibili alla latenza, come i segnali di controllo o i video in tempo reale, possono essere privilegiati, mentre il traffico non critico è limitato.
Le grandi trame di dati vengono gestite in modo efficiente, evitando la congestione sotto carico elevato.
Come sono segmentate le reti
Lo switch supporta più modelli VLAN, consentendo di dividere logicamente le reti senza hardware aggiuntivo.
Il traffico può essere suddiviso per:
Port
Indirizzo MAC
Subnet IP
Protocollo
La traduzione VLAN consente ai diversi domini di rete di interconnettersi in modo pulito.
Il traffico multicast e' strettamente controllato.
I flussi video e i flussi di dati in tempo reale vengono inoltrati solo dove sono necessari, evitando un consumo inutile di larghezza di banda nelle grandi installazioni di telecamere o sensori.
Come viene controllato l'accesso
La sicurezza e' messa in atto a più livelli.
I dispositivi devono autenticarsi prima di accedere alla rete.
Le porte possono essere limitate da identità, indirizzo o politica.
L'accesso non autorizzato, i tentativi di falsificazione e l'uso improprio dell'indirizzo sono attivamente bloccati.
L'accesso alla gestione è protetto da protocolli crittografati.
La configurazione, il monitoraggio e la diagnostica possono essere eseguiti da remoto senza esporre la rete a rischi inutili.
Come viene gestito
Lo switch supporta più metodi di gestione per adattarsi a diversi ambienti operativi.
Gli ingegneri possono configurare e monitorarlo attraverso:
Accesso alla riga di comando
Interfaccia web
Sistemi di gestione della rete basati su SNMP
Gli aggiornamenti del firmware sono protetti da meccanismi di ridondanza per evitare che gli aggiornamenti falliti interrompano il funzionamento.
Gli strumenti di diagnostica integrati aiutano a individuare rapidamente i difetti del cavo, riducendo il tempo di risoluzione dei problemi in loco.
Le funzioni di sincronizzazione del tempo, di registrazione e di monitoraggio consentono all'interruttore di integrarsi in modo pulito nelle piattaforme di gestione industriale centralizzate.
Come sopravvive agli ambienti industriali
IM-FP121212GW è progettato per un funzionamento continuo sotto stress fisico ed elettrico.
Funziona in modo affidabile da -40°C a +85°C.
Tolleranza all'umidità dal 5% al 95%, non condensabile.
Un involucro in metallo con classificazione IP30 protegge i componenti interni dalla polvere e dagli urti meccanici.
L'interruttore resiste alle vibrazioni, agli urti, alle scariche elettrostatiche e alle interferenze elettromagnetiche.
È adatto per l'impiego vicino a macchinari pesanti, attrezzature elettriche e sistemi ferroviari.
Come viene alimentato
Il dispositivo utilizza doppi ingressi di alimentazione DC 48 V non polari.
La progettazione non polare semplifica il cablaggio e riduce gli errori di installazione sul campo.
Gli input di potenza ridondanti migliorano la disponibilità nelle implementazioni mission-critical.
Dove si adatta meglio
Reti di sorveglianza PoE industriali
Gestisce e gestisce sistemi di telecamere in fabbriche, miniere, impianti petrolchimici e zone di sicurezza perimetrale.
L'ottimizzazione multicast migliora l'efficienza video senza un'eccessiva sintonizzazione.
Ambienti di automazione su larga scala
Supporta una connettività densa per PLC, HMI, sensori e terminali PoE.
La priorità del traffico garantisce che i segnali di controllo siano consegnati in modo affidabile.
Trasporti e sistemi ferroviari
Progettato per armadi di strada, stazioni e corridoi ferroviari.
Le porte a fibra a lunga distanza supportano le distribuzioni lineari, mentre la protezione degli anelli garantisce la continuità.
Il rispetto delle norme ferroviarie consente un'integrazione sicura nelle reti di transito
Infrastrutture energetiche e di utilità
Utilizzato nelle sottostazioni, nei parchi eolici e nei sistemi di monitoraggio della rete.
Ampia tolleranza alla temperatura e raggiungimento della fibra supportano installazioni all'aperto e remote.
Edifici intelligenti e parchi industriali
Funziona come nodo centrale di distribuzione e controllo PoE.
Separa il traffico di ufficio, produzione e sicurezza semplificando la gestione centralizzata.
Implementazioni IIoT IPv6-Ready
Supporta moderni modelli di gestione e comunicazione basati su IPv6.
Consente l'integrazione scalabile di dispositivi IIoT, piattaforme remote e sistemi connessi al cloud.
Perché esiste questo modello
Questo interruttore non e' progettato per essere minimo.
E' costruito per essere centrale.
Esiste per le reti in cui:
I dispositivi hanno bisogno di energia e dati dallo stesso luogo
I guasti devono essere recuperati automaticamente
Il traffico deve essere controllato, non solo inoltrato.
Gli ambienti sono ostili alle attrezzature ordinarie
Per le applicazioni industriali in cui potenza, connettività e controllo convergono,
IM-FP121212GW si adatta naturalmente.
WEB Informazioni
-
Sostenere la diagnosi del cavo e può individuare il punto di guasto
-
Supporto IEEE802.3az EEE ((Ethernet ad efficienza energetica) gestione, ottimizzare il consumo di energia
-
Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
-
Supporto QoS, classificazione dei trasporti QoS, CoS, controllo della larghezza di banda ((direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
-
Supporto IEEE802.1q VLAN, porta VLAN, VLAN basata su Mac, VLAN su subnet IP, VLAN di protocollo, VLAN convertito, MVR
-
Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
-
Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
-
Rapporto dell'agente di supporto IGMP, spionaggio MLD.
-
Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
-
Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore dell'aggiornamento
-
Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
-
Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Supporto IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Accessori
| Modulo ottico industriale |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
