5 Port Hardened Fast Ethernet Fiber Switch
Specificità
|
Nome del prodotto
|
10/100Mbps Industrial Fiber Switch ((1F+4TP)
|
|
Numero modello.
|
IM-FS140FE
|
|
Port
|
1x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
4x10/100M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
Blocco terminale di alimentazione 1x6-PIN
|
|
Protocollo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 1 Gbps (non ingorghi)
Velocità di inoltro: 1,488Mmps
4K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, fibra, rete, PoE
PWR: Potenza
Fibra: FX1
Accesi: trasmissione normale
Disattivato: la trasmissione non è normale (modulo ottico difettoso o disconnesso)
Arancione di rame: indicatore PoE
PoE sta funzionando
Disattivato: PoE non funziona o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Attivo: velocità di trasmissione 100 Mbps
Lampeggiante: in trasmissione
Disattivato: disconnesso o velocità di lavoro 10 Mbps
|
|
Consumo di energia
|
carico totale ≤ 5W
|
|
Fornitore di energia
|
Input DC12V~DC52V ridondanti, in genere DC12V/DC24V/DC48V
Connessione inversa: supporto
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 114*93*35 mm
Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,35 kg/0,45 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|

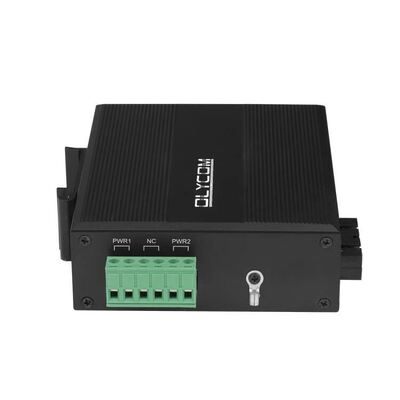

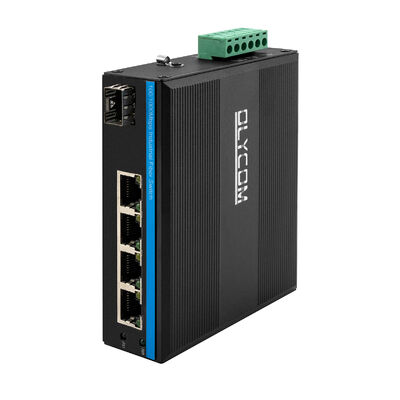

Visualizzazione del prodotto
L'IM-FS140FE è un veicolo compatto,commutatore industriale Fast Ethernet non gestito progettato per aggregare più dispositivi di campo e collegarli su fibra in luoghi elettricamente rumorosi e ambientali.
Rispetto ai modelli a 2 porte ultra-minimali, fornisce una maggiore densità di dispositivi edge mantenendo l'architettura di rete semplice e deterministica.
Lo switch si concentra su un solo compito:
trasmissione Ethernet affidabile tra dispositivi industriali a base di rame e reti a fibra a lunga distanza, senza configurazione, sintonizzazione o dipendenza da software.
Ruolo della rete e intenti di progettazione
L'IM-FS140FE è tipicamente utilizzato al livello di aggregazione di campo.
Raccoglie il traffico Ethernet da diversi dispositivi industriali vicini e lo inoltra a monte attraverso un singolo collegamento a fibra a una sala di controllo, sottostazione o cabinet di rete centrale.
Il progetto presuppone:
Topologia fissa
Modelli di traffico prevedibili
Funzionamento a lungo termine senza controllo
Non ci sono interfacce di gestione e nessun cambiamento di comportamento nel tempo, il che elimina la deriva di configurazione e l'instabilità correlata al software.
Layout dell'interfaccia e logica della connettività
L'interruttore combina:
Quattro porte Fast Ethernet RJ45 per l'accesso ai dispositivi locali
Una porta SFP Fast Ethernet per il collegamento in fibra
Le porte in rame rilevano automaticamente la velocità, il duplex e la polarità del cablaggio, consentendo una connessione diretta a PLC, sensori, RTU, HMI e controller legacy.
L'interfaccia SFP supporta sia l'ottica multimodo che l'ottica monomodo, che può essere scalabile da collegamenti brevi all'interno del cabinet a collegamenti a lunga distanza fino a 120 km.
Questo layout è adatto per gruppi di dispositivi di piccole e medie dimensioni che devono essere estesi ben oltre i limiti di distanza del rame.
Caratteristiche di gestione del traffico
L'inoltro dei pacchetti si basa su un'architettura di storage-and-forward, che garantisce l'integrità del frame e la conformità al protocollo.
I meccanismi di controllo del flusso regolano automaticamente il traffico durante la congestione:
IEEE 802.3x per collegamenti full-duplex
Contropressione per il semiduplex
Un buffering interno sufficiente consente allo switch di assorbire brevi esplosioni di traffico da più dispositivi senza perdita di pacchetti, anche quando la larghezza di banda di uplink è limitata.
Affidabilità industriale e tolleranza ambientale
IM-FS140FE è progettato per funzionare dove gli interruttori commerciali non possono.
Il suo involucro in metallo offre protezione IP40 contro polvere e urti fisici.
La progettazione interna soddisfa i requisiti industriali EMS, fornendo resistenza a:
Scarica elettrostatica
Transitori veloci elettrici
Interferenza condotta
L'interruttore funziona in modo affidabile in un intervallo di temperatura compreso tra ₹40°C e +75°C e tollera un'elevata umidità senza condensazione.
Queste caratteristiche consentono l'implementazione in armadi di controllo, recinti stradali, sottostazioni e impianti semi-esterni.
Strategia di alimentazione e installazione
Un ingresso a corrente continua ad ampio raggio (12 ̊52 V) consente la compatibilità con bus di alimentazione industriali e sistemi di backup.
La protezione contro la polarità inversa riduce al minimo gli errori di installazione sul campo.
Il basso consumo di energia favorisce il funzionamento senza ventole e riduce lo stress termico, prolungando la durata di vita.
Il rivestimento compatto e il design di montaggio DIN-rail consentono un'installazione rapida in pannelli industriali con spazio limitato.
Dove viene tipicamente utilizzato IM-FS140FE
Nodi di aggregazione dei dispositivi di campo
Raccoglie i dati da più PLC, sensori o controller e li inoltra a una spina dorsale di fibra nelle celle di produzione e nelle aree di processo.
Trasporti e sistemi di traffico
Installati in armadietti sul bordo stradale o sul binario per collegare controllori di segnale, rilevatori e apparecchiature di monitoraggio a sistemi centralizzati di traffico o ferroviari.
Infrastrutture energetiche e di servizi pubblici
Utilizzato nelle sottostazioni, nelle stazioni di pompaggio e negli impianti di trattamento dell'acqua per collegare le apparecchiature di campo distribuite su fibre a lunga distanza.
Luoghi industriali difficili
Adatto per impianti minerari, petrolchimici e metallurgici in cui la polvere, le vibrazioni e il rumore elettrico sono inevitabili.
Espansione della fibra per le reti legacy
Estende la portata dei dispositivi Ethernet industriali a base di rame convertendo più connessioni locali in un singolo collegamento in fibra a lunga distanza.
Perché esiste questo modello
IM-FS140FE colma il divario tra convertitori ultra-minimi e interruttori industriali completamente gestiti.
Esso offre:
Maggiore capacità del dispositivo rispetto ai modelli di base
Meno complessità rispetto agli interruttori gestiti
Per le reti industriali che richiedono una connettività scalabile senza costi operativi,
IM-FS140FE è una scelta pratica e stabile.
E' tutto a posto?
R: No, questa serie non è gestita.
Abbiamo un'altra serie gestita per la vostra scelta.
Quale metodo di installazione supporta?
A: Supporta Din Rail e montaggio a parete.
Se è necessario un kit di montaggio speciale, va bene, l'abbiamo già affrontato.
Puoi aiutarmi a scrivere il contenuto dell'etichetta?
R: Sì, se desiderate inserire il nome/logo/descrizione del modello sull'etichetta, fateci sapere.
La lingua standard è l'inglese.
Se si tratta di alcune lingue diverse come coreano, italiano o russo, per favore, basta inviare il formato accurato, copieremo e incolleremo.
Posso avere il mio logo sul dispositivo?
R: Sì, siamo un produttore OEM.
Vi prego di inviare il vostro logo in formato PS/AI, ci occuperemo noi del resto.
Cosa c'è nella scatola?
R: c'è un dispositivo, schiuma protettiva, manuale d'uso e carta di garanzia.
Per alcuni modelli, ci saranno materiali extra come cavi di console o appendiabiti di montaggio.
