10/100Mbps DIN35 Unmanaged Industrial Edge Switch
Dati tecnici dell'interruttore rapido di rete
|
Nome del prodotto
|
6 porta 10/100Mbps Fiber Network Switch ((2F+4TP)
|
|
Numero modello.
|
IM-FS240FE
|
|
Port
|
2x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
4x10/100M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)

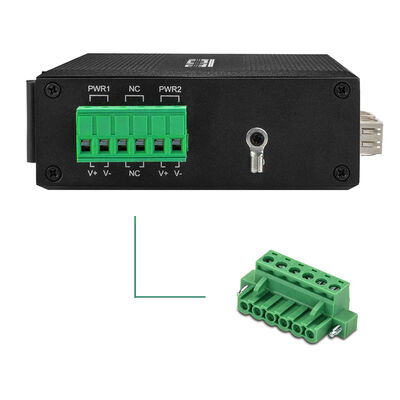

Blocco terminale di alimentazione 1x6-PIN
|
|
Protocollo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Caratteristiche di cambio
|
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 1,2 Gbps (non traffic jam)
Velocità di inoltro: 0,8928Mmps
4K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
|
LED
|
Potenza, fibra, rete, PoE
PWR: Potenza
Fibra: FX1, FX2
Accesi: trasmissione normale
Disattivato: la trasmissione non è normale (modulo ottico difettoso o disconnesso)
Arancione di rame: indicatore PoE
PoE sta funzionando
Disattivato: PoE non funziona o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Attivo: velocità di trasmissione 100 Mbps
Lampeggiante: in trasmissione
Disattivato: disconnesso o velocità di lavoro 10 Mbps
|
|
Consumo di energia
|
carico totale ≤ 5W
|
|
Fornitore di energia
|
Input DC12V~DC52V ridondanti, in genere DC12V/DC24V/DC48V
Connessione inversa: supporto
|
|
Ambiente
|
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
|
Norme industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
|
Informazioni meccaniche
|
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 114*93*35 mm

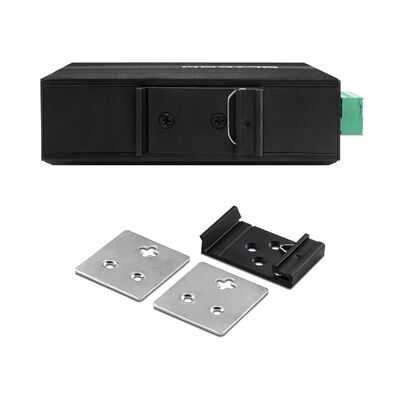

Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,35 kg/0,45 kg ((Netto/grosso)
|
|
Garanzia
|
3 anni, supporto tecnico per tutta la vita
|
Costruito per l'aggregazione di bordo nelle reti industriali
L'IM-FS240FE è posizionato come un interruttore di aggregazione di bordo ancorato alla fibra per ambienti industriali in cui più dispositivi di campo devono convergere in modo affidabile su una spina dorsale in fibra.A differenza dei convertitori multimediali di base o dei piccoli switch con numero di porte, fornisce sia la ridondanza a livello di collegamento sul lato della fibra che porte di accesso in rame sufficienti per dispositivi clusterizzati a livello di campo.
Questo lo rende particolarmente adatto per armadi di controllo, involucri lungo la strada e stanze di attrezzature in cui è necessario collegare localmente diversi dispositivi basati su Ethernet,mentre i collegamenti ascendenti devono rimanere resilienti su lunghe distanze.
Ridondanza senza complessità della rete
Con doppie porte a fibra SFP, l'IM-FS240FE consente semplici strategie di ridondanza come doppi uplink, percorsi a fibra segmentati,o rotte di fibra di riserva ̇ senza basarsi su protocolli di ridondanza basati su softwareIn caso di interruzione della fibra, il traffico può essere riorientato fisicamente a livello di rete, mantenendo la continuità della comunicazione per i sistemi critici.
Questo approccio di ridondanza basato sull'hardware è ideale per ambienti in cui gli switch gestiti sono poco pratici, inutili,o indesiderato a causa di vincoli di manutenzione o requisiti di semplicità operativa.
Trasmissione coerente per il traffico su più dispositivi
Nelle reti industriali, i modelli di traffico sono spesso intermittenti piuttosto che continui. Cicli di sondaggio, allarmi e caricamenti sincronizzati di dati possono generare picchi improvvisi.L'IM-FS240FE è progettato per gestire tali condizioni con grazia, utilizzando lo stoccaggio e la spedizione, meccanismi di controllo del flusso e ampia buffering per prevenire la perdita di pacchetti e il comportamento instabile.
Di conseguenza, più PLC, sensori o dispositivi di monitoraggio possono funzionare simultaneamente senza degradare la stabilità complessiva della rete, anche in condizioni di carico massimo.
Progettato per un'operazione a lungo termine senza controllo
Una volta installato, l'IM-FS240FE è destinato a funzionare continuamente e senza controllo.o corruzione del softwareIn combinazione con il suo involucro di livello industriale, la sua protezione dalle sovratensioni e la sua ampia tolleranza alle temperature, il dispositivo è adatto ad installazioni in cui l'accesso è raro e i tempi di fermo sono inaccettabili.
Questa filosofia di progettazione riduce significativamente il costo totale di proprietà nel corso del ciclo di vita del prodotto.
Un percorso pratico di aggiornamento delle reti industriali precedenti
Per molti siti industriali, sostituire tutti i dispositivi Ethernet legacy in una sola volta non è né fattibile né conveniente.consentendo di mantenere in servizio le apparecchiature esistenti a base di rame a 10/100Mbps estendendo la connettività su fibra a lunga distanza.
Agendo come un nodo di aggregazione e estensione della fibra compatto, supporta la modernizzazione graduale della rete senza interrompere i processi industriali stabiliti.
Ruoli tipici di distribuzione
In progetti reali, l'IM-FS240FE è comunemente utilizzato come:
Un interruttore di aggregazione dei campi all'interno degli armadi industriali
Un nodo di estensione di fibra per più dispositivi Ethernet legacy
Un interruttore uplink ridondante per le sottoreti industriali di piccole e medie dimensioni
Un interruttore di accesso a bassa manutenzione in località difficili o remote
La sua configurazione di porta equilibrata e l'affidabilità industriale la rendono un mattone versatile per architetture Ethernet industriali scalabili.
Accessori
|
Modulo ottico industriale
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Fornitore di alimentazione industriale DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V a DC24V1A, -30°C ∼70°C
|
