Switch Industriale per Reti in Fibra Ottica 10/100Mbps
Dati Tecnici
|
Nome Prodotto
|
Switch Industriale Fibra 10/100Mbps (1F+2TP)
|
|
Modello N.
|
IM-FS120FE
|
|
Porta
|
1x SFP Fibra 100M
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
2x RJ45 UTP 10/100M (Supporta auto-sensing MDI/MDIX)

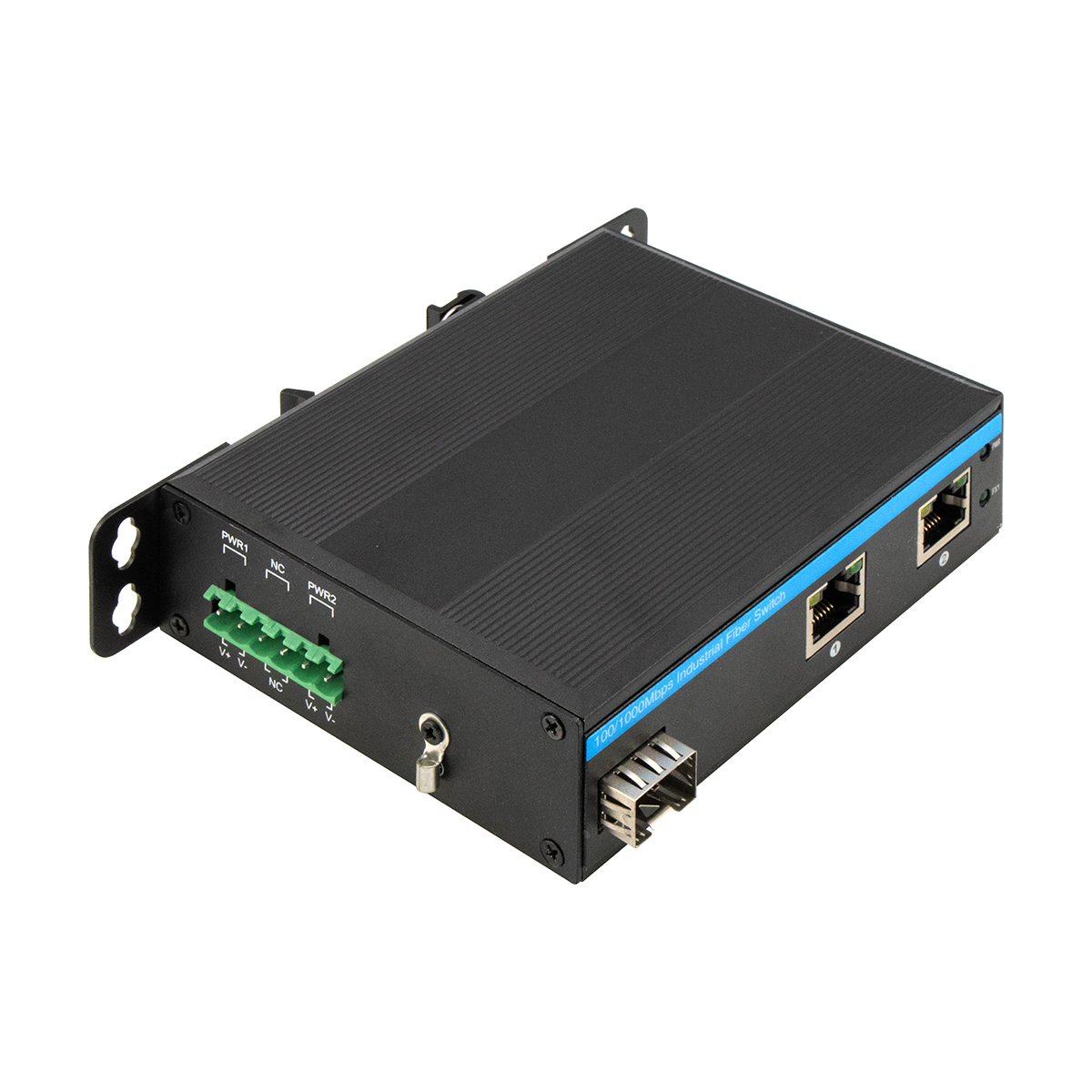

1x Blocco Terminale di Alimentazione a 6 pin
|
|
Protocollo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Funzionalità di Switching
|
Modalità di trasmissione: store and forward
Ritardo di inoltro: <10us
Larghezza di banda di sistema: 0.6Gbps (senza congestione)
Velocità di inoltro: 0.4464Mpps
MAC: 4K
Dimensione buffer pacchetti: 1.75Mb
|
|
Supporti di Rete
|
10BASE-T: cavo a coppie intrecciate non schermato CAT3, CAT4, CAT5 (≤100m)
100BASE-TX: cavo a coppie intrecciate schermato CAT5 o superiore (≤100m)
|
|
LED
|
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1
Acceso: trasmissione normale
Spento: trasmissione NON normale (modulo ottico difettoso o disconnesso)
Arancione rame: indicatore PoE
Acceso: PoE in funzione
Spento: PoE non in funzione o dispositivo Non-PoE
Verde rame: indicatore di velocità
Acceso: velocità di trasmissione 100Mbps
Lampeggiante: in trasmissione
Spento: disconnesso o velocità di funzionamento 10Mbps
|
|
Consumo Energetico
|
Carico completo ≤5W
|
|
Alimentazione
|
Ingresso DC ridondante 12V~52V, tipicamente DC12V/DC24V/DC48V
Connessione inversa: supportata
|
|
Ambiente
|
Temperatura di funzionamento: -40°C ~ 75°C
Temperatura di stoccaggio: -40°C ~ 85°C
Umidità di funzionamento: 10% ~ 90%, senza condensa
Umidità di stoccaggio: 10% ~ 95%, senza condensa
|
|
Standard Industriali
|
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Classe B) ANSI C63.4: 2014
|
|
Informazioni Meccaniche
|
Scocca: Scocca metallica ondulata, grado di protezione IP40
Dimensioni: 114*93*35mm
Metodo di montaggio: Guida DIN/Montaggio a parete
Peso: 0.35Kg/0.45Kg (Netto/Lordo)
|
|
Garanzia
|
3 anni, supporto tecnico a vita
|
Cos'è
IM-FS120FE è uno switch Ethernet industriale compatto e non gestito, costruito per l'interconnessione semplice di dispositivi dove l'affidabilità è più importante della configurazione.
È progettato per fungere da bridge fibra-rame in piccole reti industriali, estendendo la comunicazione Ethernet dai dispositivi locali a backbone in fibra a lunga distanza senza introdurre complessità di gestione.
Non c'è interfaccia software, nessun processo di configurazione e nessuna curva di apprendimento.
Una volta alimentato, inizia immediatamente a inoltrare il traffico.
Ciò lo rende ideale per siti industriali dove le reti sono fisse, il numero di dispositivi è piccolo e è richiesto un funzionamento a lungo termine senza supervisione.
Cosa Collega
Lo switch combina una porta SFP fibra Fast Ethernet con due porte rame RJ45 da 10/100 Mbps.
L'interfaccia in fibra supporta un'ampia gamma di distanze ottiche: dai collegamenti multimodali a corto raggio alle connessioni single-mode a lunga percorrenza che raggiungono fino a 120 km, a seconda del modulo ottico.
Le porte in rame negoziano automaticamente velocità, modalità duplex e MDI/MDIX, consentendo la connessione diretta a dispositivi industriali legacy senza cablaggi speciali.
Insieme, questa configurazione consente un'integrazione senza interruzioni tra i dispositivi Ethernet a livello di campo e le reti in fibra centralizzate.
Come Gestisce il Traffico
IM-FS120FE utilizza un meccanismo di switching store-and-forward, garantendo che i pacchetti corrotti o non validi vengano filtrati prima dell'inoltro.
Il controllo di flusso viene applicato automaticamente:
IEEE 802.3x in modalità full-duplex
Back pressure in modalità half-duplex
Ciò previene la perdita di pacchetti e mantiene una comunicazione stabile durante i picchi di traffico, anche quando i dispositivi collegati operano a velocità diverse.
Lo switch è pienamente conforme agli standard Fast Ethernet, garantendo la compatibilità con i controller e i sensori industriali esistenti.
Come Sopravvive alle Condizioni Industriali
Il dispositivo è costruito per un funzionamento continuo in ambienti difficili.
La sua robusta scocca metallica fornisce protezione IP40 contro polvere e impatti meccanici.
Funziona in modo affidabile in un ampio intervallo di temperature da -40°C a +75°C, con tolleranza estesa durante lo stoccaggio.
La protezione elettrica è integrata nelle interfacce Ethernet, inclusa un'elevata resistenza alle sovratensioni e immunità contro scariche elettrostatiche e interferenze elettromagnetiche.
Ciò consente un funzionamento stabile vicino a macchinari pesanti, apparecchiature elettriche e installazioni esterne.
Filosofia di Alimentazione e Installazione
Lo switch accetta un ampio ingresso di tensione DC (12–52 V), rendendolo compatibile con diversi sistemi di alimentazione industriali.
La protezione contro l'inversione di polarità riduce il rischio di errori di cablaggio durante l'installazione.
Il basso consumo energetico mantiene al minimo l'emissione termica, supportando il funzionamento senza ventola e una lunga durata dei componenti.
Il suo fattore di forma compatto e il design di montaggio su guida DIN consentono una facile installazione all'interno di armadi di controllo, custodie stradali e pannelli industriali.
Cosa Non Fa (Intenzionalmente)
IM-FS120FE non fornisce:
Interfacce di gestione della rete
Opzioni di configurazione
Ottimizzazione del firmware o controllo delle policy
Queste limitazioni sono deliberate.
Rimuovendo la complessità del software, lo switch raggiunge una maggiore prevedibilità, minori requisiti di manutenzione e una maggiore stabilità a lungo termine.
È progettato per funzionare continuamente, non per essere modificato.
Dove Si Inserisce Meglio
Piccole Reti di Dispositivi Industriali
Utilizzato per collegare PLC, sensori, controller e apparecchiature industriali di base a backbone in fibra in officine, linee di produzione e siti industriali compatti.
Sistemi di Trasporto e Traffico
Installato in custodie stradali, punti di comunicazione a bordo strada e sistemi di controllo del traffico dove la distanza in fibra e la resistenza ambientale sono critiche.
Monitoraggio Energetico e delle Utenze
Impiegato in sottostazioni, impianti di trattamento delle acque e stazioni di monitoraggio remoto per collegare dispositivi sul campo alle sale di controllo centrali tramite fibra.
Ambienti Industriali Difficili
Adatto per siti minerari, petrolchimici e metallurgici dove polvere, temperature estreme e interferenze elettriche sono comuni.
Estensione in Fibra per Ethernet Legacy
Estende la portata dei dispositivi industriali basati su rame oltre il limite di 100 metri convertendo i segnali Ethernet in collegamenti in fibra a lunga distanza.
Perché Esiste Questo Modello
IM-FS120FE non è progettato per gestire reti.
È progettato per mantenerle connesse.
Per ambienti industriali dove semplicità, durata e lunga vita utile sono le vere priorità,
questo switch si inserisce naturalmente nell'infrastruttura.
