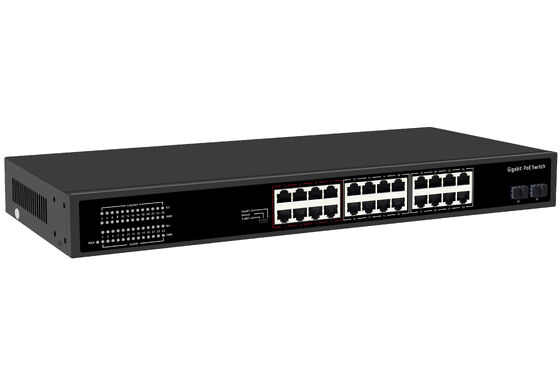

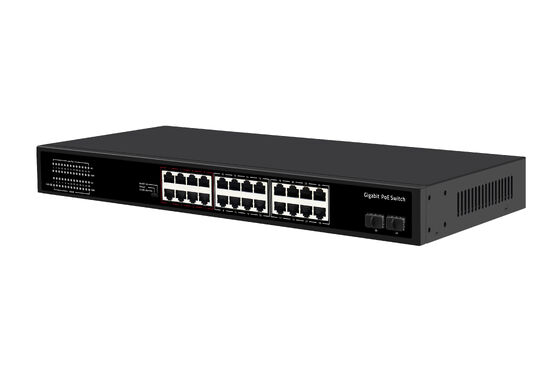

Switch PoE in Fibra Ottica per CCTV Olycom a 24 Porte
Introduzione
Lo switch PoE Gigabit a 28 porte è una soluzione di rete avanzata progettata per connessioni senza interruzioni a Ethernet 10/100/1000M.
Questo dispositivo combina la trasmissione dati e l'alimentazione tramite cavi Ethernet, facilitando l'installazione di dispositivi come telefoni IP, punti di accesso wireless e telecamere di rete. Supportando gli standard IEEE802.3af/at, lo switch PoE può rilevare e fornire automaticamente alimentazione ai dispositivi compatibili, rendendo le configurazioni di rete più efficienti.
Specifiche
|
Interfaccia I/O
|
|
Alimentazione
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24 porte Gigabit PoE
2 porte Uplink
2 porte Gigabit SFP
|
|
Soluzione Chipset
|
EN8850DH, RTL8238B
|
|
Prestazioni
|
|
Larghezza di banda
|
56 Gbps
|
|
Velocità di inoltro pacchetti
|
41.644 Mpps
|
|
Cache di memoria
|
3 Mbit
|
|
Indirizzo MAC
|
8K
|
|
Jumbo Frame
|
9.6 Kbytes
|
|
Modalità di trasferimento
|
Store and forward
|
|
MTBF
|
100000 ore
|
|
Standard
|
|
Protocollo di rete
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Controllo di flusso)
|
|
Protocollo PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Mezzo di rete
|
10Base-T: Cat3, 4, 5 o superiore UTP (≤100m)
100Base-TX: Cat5 o superiore UTP (≤100m)
1000Base-TX: Cat5 o superiore UTP (≤100m)
|
|
Certificato
|
|
Certificato di sicurezza
|
CE, FCC, RoHS
|
|
Standard ambientale
|
|
Ambiente di lavoro
|
Temperatura di lavoro: -10~50°C
Temperatura di stoccaggio: -40~70°C
Umidità di lavoro: 10%~90%, senza condensa
Temperatura di stoccaggio: 5%~95%, senza condensa
|
|
Indicatore di funzione
|
|
Indicatore
|
PWR (Alimentazione), Luce verde 1-28 (Link&Dati), Luce gialla 1-24, Tasto LED PoE
|
|
PWR
|
Acceso: Alimentato
Spento: Non alimentato
|
|
Luce verde 1-28 (Link&Dati)
|
Acceso: Link normale
Spento: Link bloccato
Lampeggiante: Dati in trasmissione
|
|
Luce massima potenza PoE
|
Spento: indica che l'utilizzo della potenza PoE è inferiore al 90%
Lampeggiante: indica un utilizzo della potenza PoE del 90% ≤ P ≤ 95%
Acceso: indica che la potenza PoE è utilizzata al 95%
|
|
Luce interruttore DIP Modalità
|
Acceso: Estensione attiva
Spento: Estensione disattivata
|
|
Luce gialla 1-24
|
Acceso: Alimentazione PoE normale
Spento: PoE non alimentato
|
|
Tasto LED PoE
|
Selezione luce bicolore: verde predefinito (link dati), luce gialla di commutazione (PoE)
|
|
Interruttore DIP Estensione
|
SPENTO: modalità comune, tutte le interfacce possono comunicare tra loro, la
distanza di trasmissione è inferiore a 100 metri, la velocità di trasmissione è 10/100/1000M
adattiva; la modalità AI della porta è disabilitata
ACCESO: modalità di estensione del collegamento, le porte 17-24 forzano 10M, collegamento 250M (abilita watchdog PoE), la modalità AI della porta è abilitata;
|
|
Struttura fisica
|
|
Dimensioni struttura
|
Dimensioni prodotto: 440*280*44mm
Dimensioni confezione: 500*365*85mm
Peso netto prodotto: 3.565KG
Peso lordo prodotto: 4.264KG
|
|
Informazioni sull'imballaggio
|
Dimensioni cartone: 520*445*385mm
Quantità imballaggio: 5 pezzi
Peso imballaggio: 22.3KG
|
|

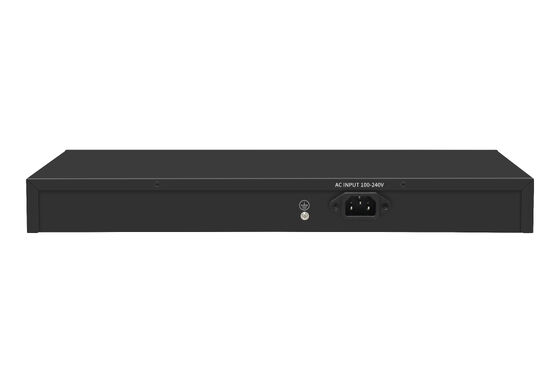

Tensione di alimentazione
|
Tensione di ingresso: AC 100-240 V 50-60Hz
Alimentazione fornita: 52V /7.69A
|
|
alimentazione
|
Alimentazione scheda non PoE: massimo 15W
Alimentazione PoE: massimo 380W
|
|
Lista di imballaggio
|
Switch 1 PC, Cavo di alimentazione 1 PC, Manuale utente 1 PC, Certificato 1 PC
|
Caratteristiche
Questo switch PoE vanta 24 porte Gigabit PoE insieme a 2 porte uplink e 2 porte Gigabit SFP.
Offre un robusto supporto per molteplici standard Ethernet, garantendo una trasmissione dati fluida e ad alta velocità.
Il dispositivo è dotato di funzionalità intelligenti come il rilevamento automatico dell'alimentazione, una configurazione a zero, e il supporto per diverse modalità VLAN. Include anche protezioni contro sovratensioni elettriche e scariche elettrostatiche, garantendo affidabilità in vari ambienti.
Applicazioni
Questo switch PoE è perfetto per settori che richiedono soluzioni di rete ad alte prestazioni come le telecomunicazioni, l'istruzione, il governo e i settori della sicurezza.
Viene utilizzato in applicazioni che vanno dalle reti private a banda larga alla trasmissione multimediale, offrendo la capacità di trasmettere contemporaneamente segnali di controllo, immagini e dati.
La versatilità del dispositivo si estende anche al monitoraggio in tempo reale e alle videoconferenze, garantendo un'integrazione senza interruzioni in vari ambienti di rete.
