Name: D2×2B bypass meccanico interruttore ottico LC connettore singolo modo di connessione incrociata
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSWD2×2B
Price: 57.00 USD
Availability: InStock

D2×2B bypass meccanico interruttore ottico LC connettore singolo modo di connessione incrociata

1pc

MOQ

Negoziabile

prezzo

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Interruttore di bypass in fibra ottica

Peso: 14G

Tempo di commutazione: <8ms>

Dimensione: 27*12*8 mm

Evidenziare:

Interruttore ottico a bypass meccanico monomodo

Interruttore ottico a bypass meccanico a connessione crociata

Interruttore ottico a bypass meccanico

Informazioni di base

Luogo di origine: Shenzhen, Cina

Marca: Olycom

Certificazione: CE RoHS FCC ISO9001

Numero di modello: OSWD2×2B

Documento: Olycom Fiber Bypass.pdf

Termini di pagamento e spedizione

Imballaggi particolari: 1 pezzo in una scatola, 200g di G.W.

Tempi di consegna: 4~8 giorni lavorativi

Termini di pagamento: T/T, Paypal

Capacità di alimentazione: 5000 pezzi al mese

Galleria

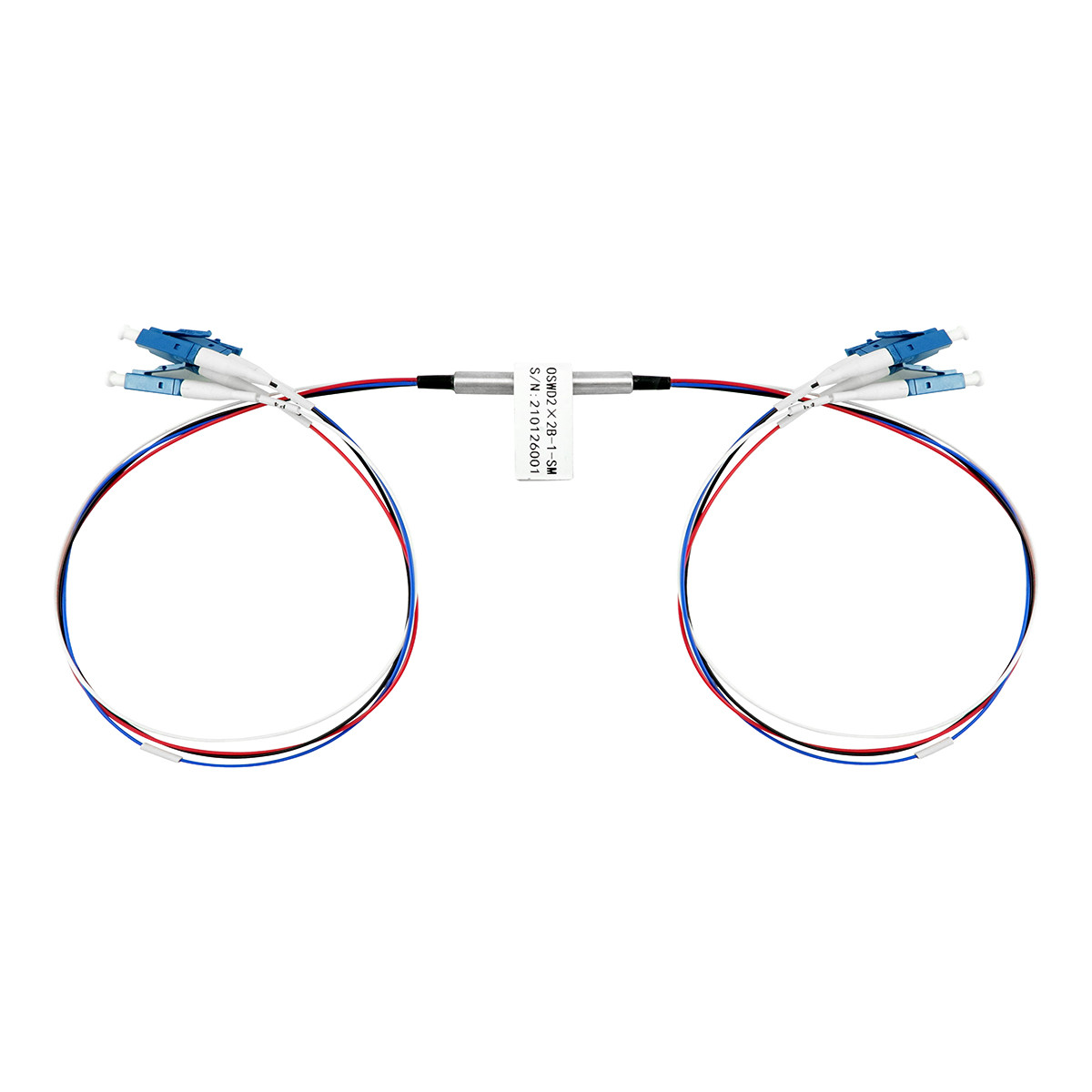

D2×2B bypass meccanico interruttore ottico LC connettore singolo modo di connessione incrociata

Descrizione di prodotto

D2×2B Interruttore ottico meccanico

Caratteristiche

Basse perdite di inserimento
Ampia gamma di lunghezze d'onda
Basso livello di crosstalk
Alta stabilità, alta affidabilità
Epoxy-free su percorso ottico
Fabbricazione a partire da prodotti di cui all'allegato 1

Specificità

Parametri	Unità	OSWD2×2B
Intervallo di lunghezza d'onda	nm	850±40 / 1300±40	1260 ~ 1650
Lunghezza d'onda di prova	nm	850 / 1300	1310 / 1550
Perdita di inserimento 1, 2	dB	Tipo: 0,6 Max: 1.0	Tipo: 0,6 Max: 1.0
Ritorno e perdita 1, 2	dB	MM ≥ 30 SM ≥ 50
Interferenza audio 1	dB	MM ≥ 35 SM ≥ 55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
Ripetibilità	dB	≤ ± 0.02
Tensione di funzionamento	V.	3.0 o 5.0
Durabilità	Cicli	≥ 10 milioni
Orario di cambio	ms	Tipo: 3 Max: 8
Potenza ottica	mW	≤ 500
Temperatura di funzionamento	°C	-20 ~ +70
Temperatura di conservazione	°C	-40 ~ +85
Umidità relativa	%	5 ~ 95
Peso	g	14
Dimensione	mm	(L) 27.0×(W) 12.0×(H) 8.2 ± 0.2
Nota: 1. all'interno della temperatura di funzionamento e delle SOP. 2Esclusi i connettori.

Switch ottico, famoso per le sue alte prestazioni, basse perdite di inserimento e dimensioni compatte.

È un componente ideale per OADM, OXC, monitoraggio e protezione del sistema.

Con un pacchetto compatto, può essere facilmente integrato in un sistema di comunicazione ottica ad alta densità.

Applicazioni

Ricerca e sviluppo in laboratorio
Monitoraggio del sistema
OADM
MAN (Metropolitan Area Network)

Configurazioni dei pin

Tipo	Stato	Strada ottica	Azionamento elettrico				Sensore di stato
D2×2B			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Sgomberamento	A	P1-P3·,P2-P4·	- Non lo so.	- Non lo so.	GND	V+	Chiudi.	Apri	Apri	Chiudi.
Sgomberamento	B	P1-P1 ̇, P2-P2 ̇, P3-P3·, P4-P4·,	V+	GND	- Non lo so.	- Non lo so.	Apri	Chiudi.	Chiudi.	Apri
Non chiudendo	A	P1-P3·,P2-P4·	- Non lo so.	- Non lo so.	- Non lo so.	- Non lo so.	Chiudi.	Apri	Apri	Chiudi.
Non chiudendo	B	P1-P1 ̇, P2-P2 ̇, P3-P3·, P4-P4·,	V+	- Non lo so.	- Non lo so.	GND	Apri	Chiudi.	Chiudi.	Apri

Strada ottica

Stato A	Stato B

Dimensione

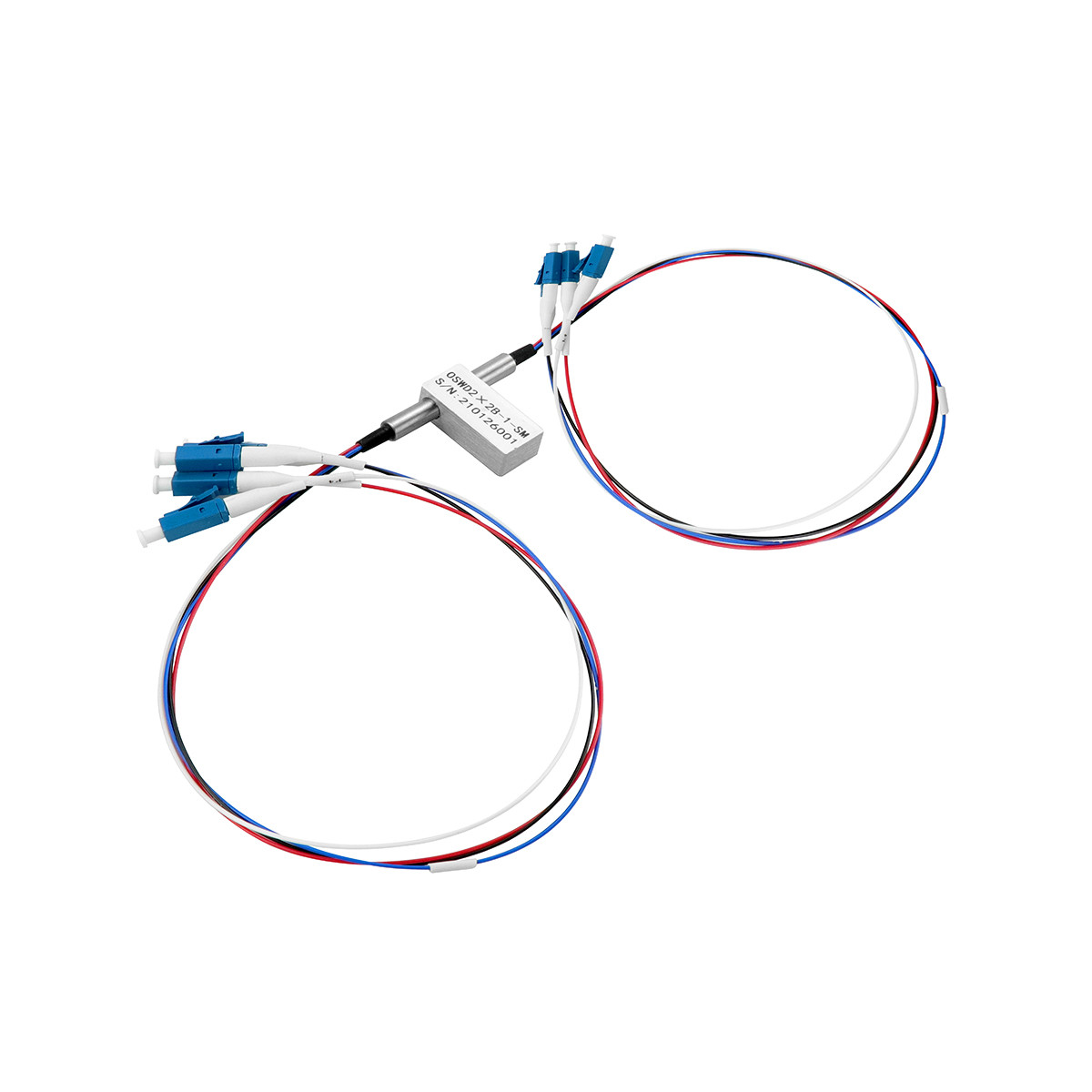

D2×2B bypass meccanico interruttore ottico LC connettore singolo modo di connessione incrociata 2

Specifica elettrica

Specificità	Voltaggio	Corrente	Resistenza
Chiusura a 5 V	4.5~5.5 V	36 ~ 44 mA	125 Ω
5V non chiusura	4.5~5.5 V	26 ~ 32 mA	175 Ω
Bloccaggio 3V	2.7~3.3 V	54-66 mA	50 Ω
3V non chiusura	2.7~3.3 V	39 ~ 47 mA	70 Ω

Informazioni sull'ordine

7201-D2×2B-A-B-C-D-E-F-G

Esempio:7201-D2×2B-SM-FS-3-L-90-12-FA

Tipo di fibra

Lunghezza d'onda di prova

Tensione di funzionamento

Tipo di interruttore

Tipo di tubo

Lunghezza della fibra

Collegamento

SM: SM, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: Altri

85: 850±40 nm
O: banda O ((1260~1360nm)
C: banda C ((1530~1565nm)
L: banda L ((1565~1625nm)
U: banda U ((1625~1675nm)
FS: 1260~1650 nm

3: 3V

5: 5V

L: chiusura

N: non a chiusura

25- 250um (fibra spoglia)

90:900um

X: Altri

05: 0,5 m±5 m
10: 1,0 m±5 m
12: 1,2 m±5 m
15: 1,5 m±5 m
X: Altri

OO: Nessuna

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: Altri

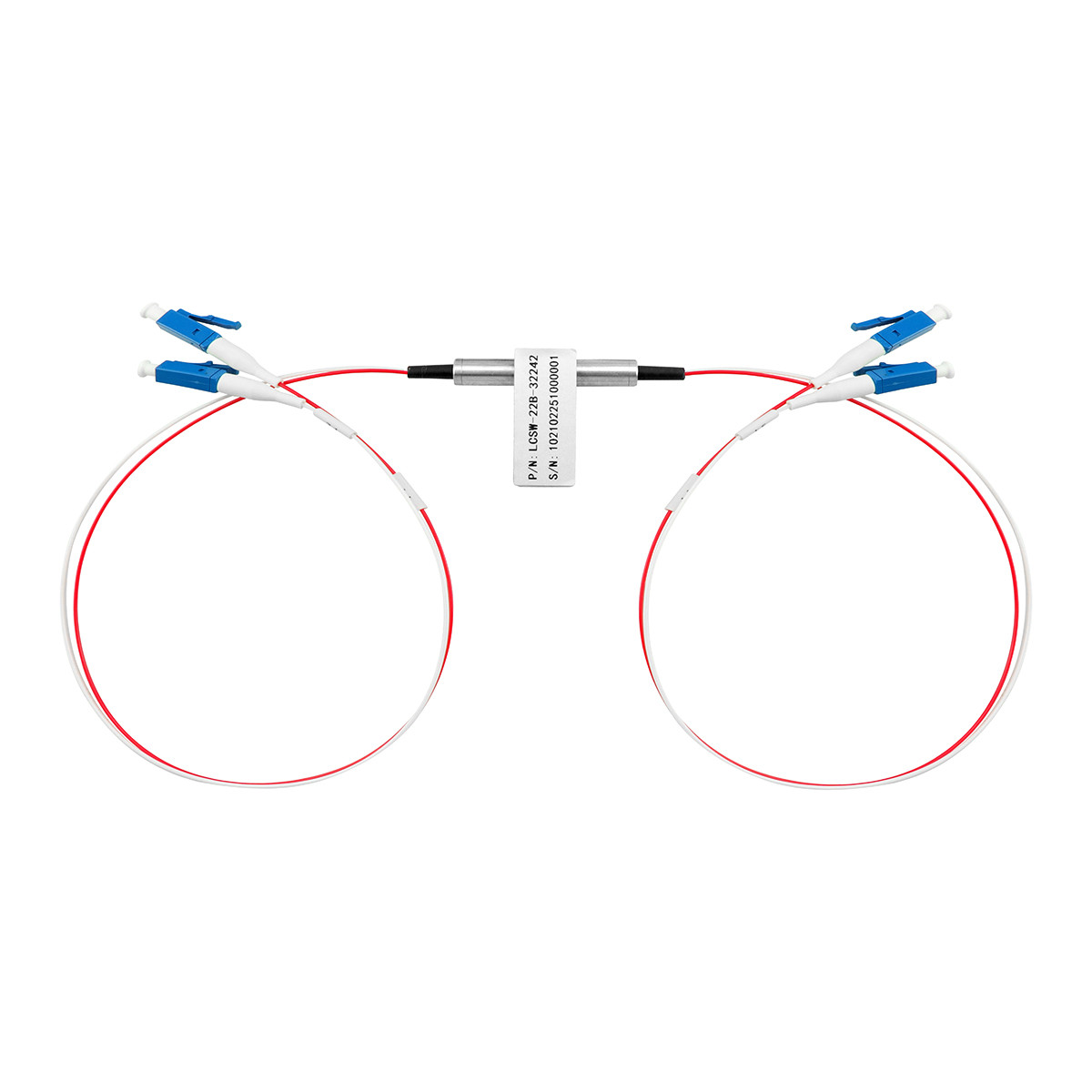

D2×2B bypass meccanico interruttore ottico LC connettore singolo modo di connessione incrociata 3

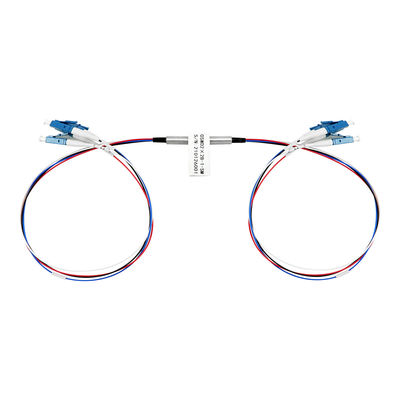

D2×2B bypass meccanico interruttore ottico LC connettore singolo modo di connessione incrociata 4
