Modulo Bypass Fibra Ottica a 4 Canali
Introduzione allo Switch di Bypass Ottico OLP OBP
Il modulo switch ottico Olycom supporta connessioni in fibra 100G/40G/10G/1G e 100M e offre opzioni multimodali/monomodali SC/LC.
Può anche essere personalizzato per soddisfare le esigenze del percorso ottico di sistemi di test complessi e migliorare l'efficienza dei test del prodotto.
È un prodotto centrale indispensabile per il monitoraggio e la protezione del sistema di comunicazione ottica, che può essere collegato a sistemi di comunicazione ottica ad alta densità.
- Bassa Perdita di Inserzione
- Alta Stabilità
- Alta Affidabilità
- Ampio Intervallo di Lunghezze d'onda
- Basso Crosstalk tra Canali
- Temperatura ambiente operativa: -20℃ ~70℃
Specifiche del protettore di spegnimento
| Nome Prodotto |
Switch di Bypass Fibra Ottica |

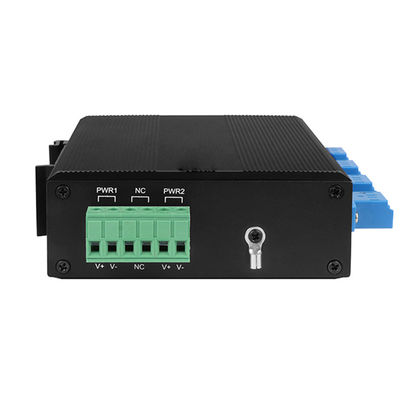

| Interfaccia di Alimentazione |
Blocco terminale industriale standard. |
| Protezione Polarità |
Supporto |
| Interfaccia Fibra Ottica |
LC |
| Intervallo Lunghezze d'onda |
850±40/1300±40nm; 1260~1650nm |
| Lunghezza d'onda di test |
850/1300nm; 1310/1550nm |
| Perdita di Inserzione |
Tip:0.6 dB Max:1.0 dB ; Tip:0.6dB Max:1.0 dB |
| Perdita di Ritorno |
MM≥30 dB SM≥50 dB |
| Crosstalk tra Canali |
MM≥35 dB SM≥55 dB |
| Perdita di Polarizzazione |
≤0.05 dB |
| Perdita di Lunghezza d'onda |
≤0.05 dB |
| Perdita di Temperatura |
≤0.05 dB |
| Ripetibilità |
≤0.05 dB |
| Tensione operativa |
DC12V-52V |
| Vita utile |
≥100000000 volte |
| Tempo di commutazione |
≤10 ms |
| Potenza ottica di trasmissione |
≤500 mw |
| Ambiente |
Temperatura di lavoro:-20℃～70℃
Temperatura di stoccaggio:-40℃～85℃
|
| Dimensioni |
114mmx93mmx35mm |

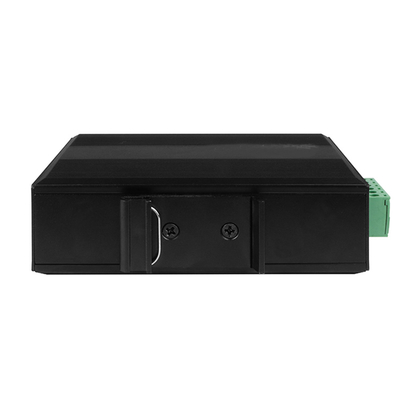

| Metodo di installazione |
Montaggio su guida DIN |
| Grado di protezione |
IP40 |
Applicazione dello switch di bypass in fibra
- Metropolitan Area Network (MAN)
- Ricerca e Sviluppo di Laboratorio
- Monitoraggio di Sistema
- Configurazione dinamica di multiplexing add/drop

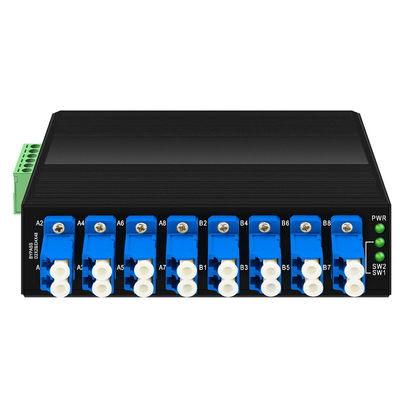

LED di Stato
PWR: Questo è l'indicatore di alimentazione del dispositivo
SW1: Indicatore di stato operazione di bypass 1
SW2: Indicatore di stato operazione di bypass 2
Dimensioni
Installazione
- Posizionare l'apparecchiatura su un desktop sufficientemente ampio e stabile o su una guida solida
- Collegare l'adattatore di alimentazione all'interfaccia di alimentazione e collegare la presa di corrente tramite il cavo di alimentazione
- Collegare l'apparecchiatura alla porta corrispondente tramite la fibra ottica
- Non posizionare oggetti pesanti sull'apparecchiatura e garantire un buon ambiente di ventilazione e dissipazione del calore.
- Si prega di scollegare l'alimentazione prima di inserire o rimuovere l'adattatore di alimentazione.
- Collegare il cavo di alimentazione, inserirlo e accendere l'alimentazione. Dopo l'avvio, l'indicatore LED mostrerà le seguenti condizioni:
- L'indicatore PWR sarà acceso;
- Quando l'apparecchiatura ha un set di interruttori luminosi: l'indicatore SW1 o SW2 sarà acceso;
- Quando il dispositivo ha due set di interruttori luminosi: SW1 e SW2 saranno accesi contemporaneamente.
