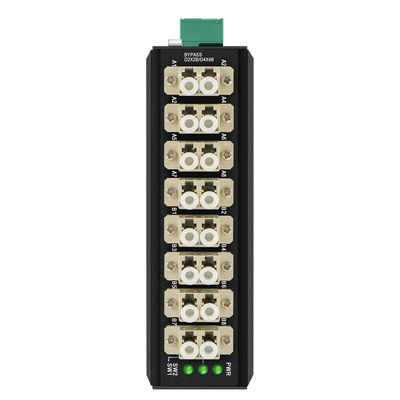

Modulo di bypass in fibra ottica multimoda 8 Port LC Connector DIN Montato 12V 24V CE

DC24V 1x2 2x2 4x4 MM Fibra ottica bypass

Introduzione del bypass switch a 8 canali

OM-FBS-44-MLC è un'unità di bypass di fibra esterna per i nodi ottici critici nel sistema di rete ottica.

1. Supporta connessioni a fibra 100G/40G/10G/1G e 100M e offre opzioni multimode LC.
2. Di solito viene utilizzato in alcune grandi reti ottiche che coinvolgono la connessione ad anello e dispositivi multipli, come nei sistemi di comunicazione ferroviaria,automazione di fabbrica e nodi ottici importanti in caso di perdita di potenza intenzionale o inaspettata.

Caratteristiche del prodotto del bypass a fibra ottica

1. Disponibile nei nodi ottici esistenti/nuovi
2. Montaggio a parete di supporto
3. Blocco terminale verde industriale rimovibile
4. Temperatura di funzionamento: -20°C ~ 70°C
5. Alloggiamento robusto a livello IP40
6. Tempo di commutazione di bypass ≤ 10 ms
7. Basse perdite di inserimento, basso canale di crosstalk
8. Input di potenza ridondante DC9V~DC52V

Specifica dell'unità di bypass ottico

Diagramma di applicazione dell'interruttore di bypass in fibra

• Controllo di potenza semplice per il sistema di rete
• Monitoraggio del sistema
• Protezione intelligente dei percorsi ottici

Cos'e' un bypass switch?

L'unità o il modulo di bypass viene solitamente utilizzato per proteggere il sistema di rete (bypassando il dispositivo che si connette) quando la corrente è improvvisamente spenta.

In un sistema di rete lineare (come il diagramma sottostante), la trasmissione va bene se i dati/SFP/potenza sono normali.

Cosa succede se una fonte di alimentazione è spenta (come un'ondata di corrente, un incidente, danni causati dall'uomo...)

L'intero sistema di rete fallirà.

Un'altra situazione è, la revisione di potenza / manutenzione è necessaria per l'interruttore 2 ((il centro) area, diciamo per 12 ore, l'intero sistema ha dovuto fermarsi.

Con un modulo/interruttore di bypass, è come installare un meccanismo di protezione in tutto il sistema.

Un interruttore di bypass aiuta a proteggere l'intero sistema se uno o più interruttori falliscono contemporaneamente.

Lista di imballaggio

• 1 pc di interruttore di bypass in fibra ottica
• 1pc manuale d'uso
• 1pc carta di garanzia
