D4*4B Interruttore di bypass di rete TAP per la fibra industriale
per il monitoraggio della sicurezza della rete
IntroduzioneD4*4B TAP di bypass di rete
OM-FBS-44-MLC è un'unità di bypass di fibra esterna per i nodi ottici critici nel sistema di rete ottica.
- Supporta connessioni a fibra 100G/40G/10G/1G e 100M e offre opzioni multimode LC.
- Di solito viene utilizzato in alcune grandi reti ottiche che coinvolgono la connessione ad anello e dispositivi multipli, come nei sistemi di comunicazione ferroviaria,automazione di fabbrica e nodi ottici importanti in caso di perdita di potenza intenzionale o inaspettata.
Caratteristiche del prodotto di un interruttore di bypass in fibra industriale
- Disponibile nei nodi ottici esistenti/nuovi
- Montaggio a parete di supporto
- Blocco terminale verde industriale rimovibile
- Temperatura di funzionamento: -20°C ~ 70°C
- Alloggiamento robusto a livello IP40
- Tempo di commutazione di bypass ≤ 10 ms
- Basse perdite di inserimento, basso canale di crosstalk
- Input di potenza ridondante DC12V~DC52V
Specificità
| Nome del prodotto |
Interruttore di bypass per fibre industriali |
| Interfaccia di alimentazione |
Blocco terminale industriale standard. |
| Protezione dalla polarità |
Sostegno |
| Interfaccia a fibra ottica |
LC |
| Intervallo di lunghezza d'onda |
850±40/1300±40nm; 1260~1650nm |
| Lunghezza d'onda di prova |
850/1300 nm; 1310/1550 nm |
| Inserire perdita |
Tipo:00,6 dB Max:1.0 dB; Tipo:0.6dB Max:10,0 dB |
| Risultato di perdita |
MM≥30 dB SM≥50 dB |
| Intercettazione dei canali |
MM≥35 dB SM≥55 dB |
| Perdita di polarizzazione |
≤ 0,05 dB |
| Perdita di lunghezza d'onda |
≤ 0,05 dB |
| Perdita di temperatura |
≤ 0,05 dB |
| Ripetibilità |
≤ 0,05 dB |
| tensione di funzionamento |
DC9V-52V |
| Durata di vita |
≥ 100000000 volte |
| Orario di cambio |
≤ 10 ms |
| Potenza ottica di trasmissione |
≤ 500 MW |
Diagramma di applicazione dell'interruttore di bypass in fibra
- Controllo di potenza semplice per il sistema di rete
- Monitoraggio del sistema
- Protezione intelligente dei percorsi ottici
Che cos'e' un bypass di fibra?
L'unità o il modulo di bypass viene solitamente utilizzato per proteggere il sistema di rete (bypassando il dispositivo che si connette) quando la corrente è improvvisamente spenta.
In un sistema di rete lineare (come il diagramma sottostante), la trasmissione va bene se i dati/SFP/potenza sono normali.
Cosa succede se una fonte di alimentazione è spenta (come un'ondata di corrente, un incidente, danni causati dall'uomo...)
L'intero sistema di rete fallirà.
Un'altra situazione è, la revisione di potenza / manutenzione è necessaria per l'interruttore 2 ((il centro) area, diciamo per 12 ore, l'intero sistema ha dovuto fermarsi.
Con un modulo/interruttore di bypass, è come installare un meccanismo di protezione in tutto il sistema.
Un interruttore di bypass aiuta a proteggere l'intero sistema se uno o più interruttori falliscono contemporaneamente.
Lista di imballaggio
- 1 pc di interruttore di bypass in fibra ottica
- 1pc manuale d'uso
- 1pc carta di garanzia

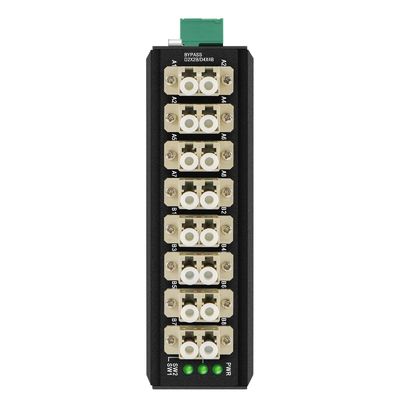

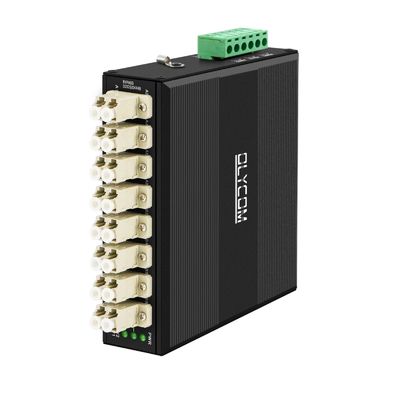

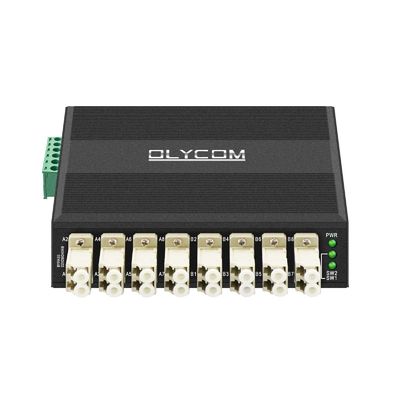

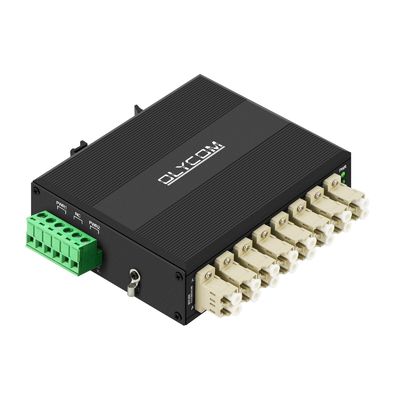

Foto reale
Domande frequenti
D1: In che modo il bypass in fibra migliora l'affidabilità della rete?
R: Il bypass in fibra ottica reindirizza automaticamente i segnali ottici quando un dispositivo collegato perde potenza o non funziona, contribuendo a mantenere la continuità della rete e riducendo le interruzioni del servizio.
D2: Perché una bassa perdita di inserimento è importante nelle reti ottiche?
R: La bassa perdita di inserimento riduce al minimo l'attenuazione del segnale durante la trasmissione, contribuendo a mantenere una qualità di comunicazione stabile nelle distribuzioni di fibre a lunga distanza o ad alta densità.
D3: Questo bypass in fibra è adatto per applicazioni di telecomunicazioni e data center?
R: Sì, il modulo supporta più lunghezze d'onda ottiche e fornisce una trasmissione stabile a bassa perdita, rendendolo adatto alle infrastrutture di telecomunicazione, ai data center e alle reti a fibra industriale.
Q4: Quale problema risolve un bypass in fibra durante la manutenzione delle attrezzature?
R: Durante la manutenzione o il guasto inaspettato del dispositivo, il bypass può mantenere attivo il collegamento ottico bypassando le apparecchiature scollegate, contribuendo a ridurre i tempi di fermo della rete e le interruzioni del servizio.
D5: Questo modulo può funzionare in ambienti industriali?
R: Sì, con un intervallo di temperatura di funzionamento da -20°C a 70°C, il modulo è progettato per prestazioni stabili in ambienti industriali e esterni.
D6: Il modulo è compatibile con diversi sistemi di fibra?
R: Sì. Supporta le lunghezze d'onda comuni delle telecomunicazioni tra cui 850nm, 1300nm, 1310nm e 1550nm, rendendo più facile l'integrazione in diverse architetture di rete ottica.
