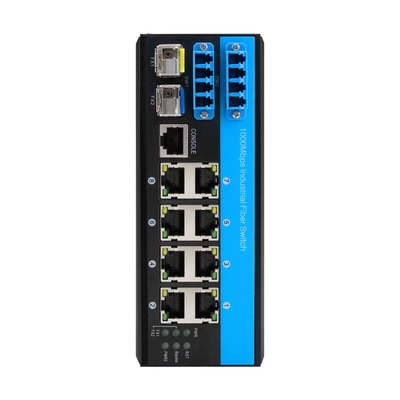

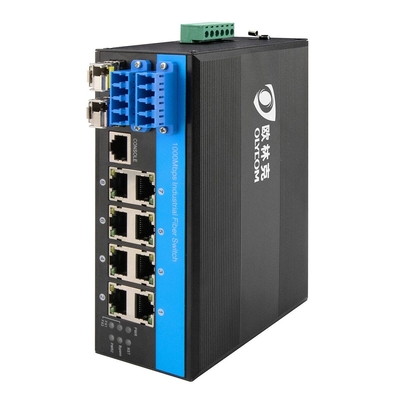

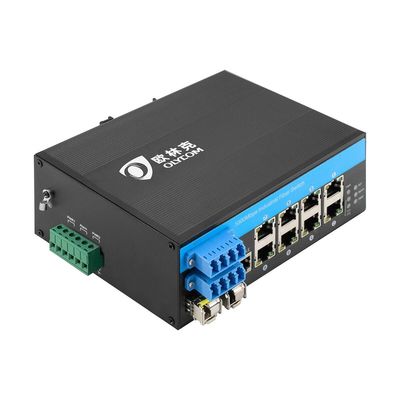

Gestione di commutatori industriali gigabit a 12 porte
interruttore Ethernet a bypass ottico POE
Caratteristiche chiave di un interruttore gestito da bypass in fibra 10/100/1000mbps
- 8 x 10/100/1000Mbps Porte RJ45 di autodisponibilità
- 2 porte di fibra SFP x2.5G, 2 porte di bypass
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX conformi
- Un meccanismo di commutazione di stoccaggio e trasferimento
- Temperatura dell'ambiente di funzionamento: -40 ° ~ 75 ° C
Specifica del switch Gigabit Ethernet
| Nome del prodotto |
10/100/1000Mbps Switcher di bypass di fibra industriale gestito (2F+8TP) |
| Numero modello. |
IM-FBS288GW |
| Port |
2 x 2.5G porta SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Supporto MDI/MDIX auto-sensing)
|
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificatore del territorio |
4096 |
| Cornice Jumbo |
9.6KB |
| Tabella degli indirizzi MAC |
8K |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Larghezza di banda del sistema:58Gbps (non ingorghi)
Dimensione della DRAM: 128M Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Porta SFP, distanza di trasmissione: 20 km, 40 km, 60 km, 80 km, 100 km.
|
| LED |
Potenza, rete, fibra, bypass |

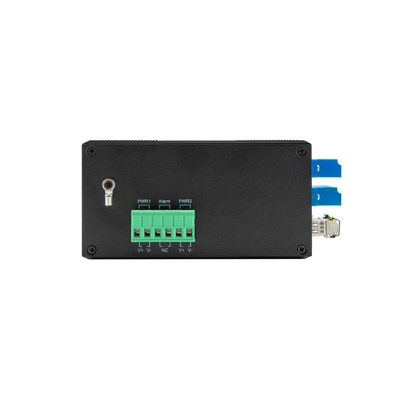

| Fornitore di alimentazione |
tensione di ingresso: DC 48-52V; potenza a zero carico: 5W;
Connessione inversa: supporto
|
| Ambiente |
Temperatura di lavoro: -40° 75°C; Temperatura di stoccaggio: -40° 85°C;Umidità di lavoro:10% 90%, non condensante; Umidità di stoccaggio:10% 95%, non condensante |
| Norme industriali |
EMI:FCC Parte 15 Sottoparte B Classe A,EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Livello 3,EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3, EN 61000-4-5 (surge) Livello 3, EN 61000-4-6 (CS) Livello 3, EN 61000-4-8; Controllo del traffico:NEMA-TS2; Vibrazione:IEC 60068-2-6; caduta libera:IEC 60068-2-32; shock:IEC 60068-2-27; traffico ferroviario:EN 50121-4
|
| Sicurezza |
Marchio CE, commerciale; CE/LVD EN60950 |

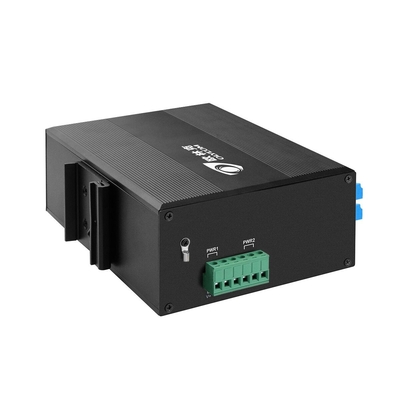

| Informazioni meccaniche |
Conchiglia:conchiglia metallica ondulata; classe di sicurezza:IP40;
Dimensioni: 158 x 114,8 x 60 mm;
|
| Garanzia |
3 anni |
Diagramma di connessione del bypass in fibra ottica
Su Olycom
- Olycom produce e commercializza dispositivi di connettività in fibra ottica.
- Olycom fornisce soluzioni e servizi di commutazione di fibra industriale, conversione di media in fibra a rame, rete Ethernet e videosorveglianza CCTV.
- L'Olycom si concentra attualmente
Rete industriali
Bypass ottico
Equipaggiamento WDM
Sistemi di monitoraggio ottico
POE++
Domande frequenti
1Qual e' l'input di potenza?
R: Per gli interruttori non gestiti da PoE, riceve DC12V ~ 52V, per gli interruttori gestiti da PoE, riceve DC48V ~ 52V.
Tutti i modelli supportano input ridondanti.
2Qual è il budget del PoE?
R: L'uscita PoE standard è di 30 W per porta.
Prendi.IM-FP288GWad esempio, ha 8 porte PoE, quindi il budget è di 30W/porta*8 porte=240W.
Possiamo anche supportare l'uscita di 60W se richiesto, si prega di confermare con noi.
3Come posso installare il dispositivo?
R: Ogni modello di questa serie supporta il montaggio DIN35/Wall.
Esso richiede gli accessori necessari per l'installazione come viti, kit di montaggio ecc., alcuni di essi sono inclusi nella scatola di imballaggio, altri no.
4Il suo switch supporta i transceiver a 155 Mb/s?
R: Sì, la velocità ottica è di 100M/1000M/2500M. Si prega di configurare solo la velocità di 100M nell'interfaccia di gestione, i moduli megabit funzionano.
5Se possibile scrivere l'etichetta come voglio?
R: Sì, si prega di inviare solo il contenuto e il formato, e stamperemo un campione per la vostra conferma.
L'etichetta è di solito attaccata al pannello laterale.
