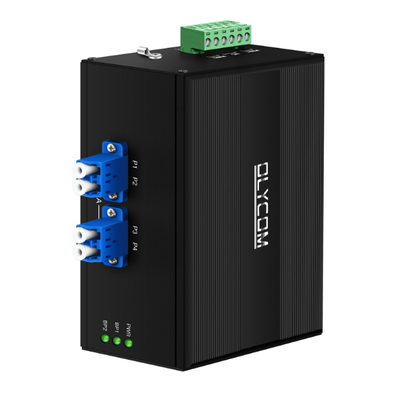

Modulo interruttore bypass in fibra a doppia alimentazione con funzione DIP Smart Delay Guida DIN ingresso CA/CC

Unità di bypass in fibra a doppia alimentazione CA/CC Olycom

• Progettata come guardiano del percorso ottico a prova di guasto per infrastrutture di comunicazione in fibra ad alta densità, questa unità di bypass in fibra Olycom offre una trasmissione del segnale ottico coerente e ultrastabile in scenari operativi complessi. Integra circuiti di commutazione ottica indipendenti con doppia architettura di alimentazione CA/CC, dotato di un interruttore di controllo del ritardo DIP personalizzabile per adattare in modo flessibile test ottici automatizzati, monitoraggio della rete in tempo reale e scenari di protezione del collegamento di emergenza.
• Quando si verificano anomalie di alimentazione o tempi di inattività delle apparecchiature, il modulo reindirizza automaticamente i segnali in fibra per bypassare i canali per evitare l'interruzione completa della rete. Il suo alloggiamento compatto in metallo di livello industriale supporta l'installazione su guida DIN, adattandosi perfettamente agli armadi di comunicazione industriale, ai telai di distribuzione ottica dei data center e ai sistemi di banchi di prova ottici, fungendo da componente critico di affidabilità per sostenere una trasmissione dati in fibra ininterrotta.

Panoramica della commutazione DIP

Questa unità di bypass in fibra è dotata di un array di interruttori DIP a scorrimento a 8 posizioni dedicato esclusivamente al controllo della temporizzazione del ritardo di accensione.

Ogni interruttore corrisponde a un parametro di ritardo fisso da 1 a 8 minuti, offrendo la configurazione manuale con un clic senza software o controller esterni.

Si tratta di una funzionalità di personalizzazione di base su misura per test ottici e scenari di ripristino di rete graduale.

Logica di funzionamento fondamentale

1. Impostazioni di fabbrica (tutti gli interruttori DIP su OFF)
Quando ogni interruttore rimane in posizione OFF, il circuito del timer di ritardo è completamente disabilitato. Dopo il ripristino dell'alimentazione, il bypass in fibra torna immediatamente ai normali percorsi ottici funzionanti con tempi di attesa pari a zero, il che si adatta alla maggior parte delle implementazioni standard di monitoraggio delle comunicazioni che richiedono il ripristino immediato del collegamento dopo il ripristino dell'alimentazione.

2. Attivazione ritardata (interruttore singolo ON, altri OFF)
Ruotare un interruttore DIP designato su ON per attivare la funzione di temporizzazione; ciascuna posizione corrisponde a una durata fissa del conto alla rovescia:
1-MIN DIP ON: attesa per 1 minuto nello stato di bypass prima di tornare al canale ottico normale
DIP 2 MIN ON: ritardo di 2 minuti
DIP ON 3 MIN: ritardo di 3 minuti
DIP ON 4 MIN: ritardo di 4 minuti
DIP ON 5 MIN: ritardo di 5 minuti
DIP ON 6 MIN: ritardo di 6 minuti
DIP ON 7 MIN: ritardo di 7 minuti
DIP ON 8 MIN: ritardo di 8 minuti

3. Sequenza operativa completa con ritardo abilitato
Si verifica un'interruzione di corrente → l'unità passa automaticamente a bypassare il percorso ottico per mantenere collegata la fibra della dorsale
L'alimentazione viene ripristinata → il timer inizia il conto alla rovescia in base al valore preimpostato DIP
Durante la finestra del conto alla rovescia, il modulo rimane bloccato in modalità bypass e non tornerà al canale normale
Una volta trascorso il tempo preimpostato, l'interruttore ottico torna automaticamente alla modalità di instradamento del segnale standard

Regole di utilizzo chiave

Posizionare su ON un solo DIP switch alla volta; più interruttori attivati ​​contemporaneamente causeranno un malfunzionamento della logica di temporizzazione e un comportamento di ritardo indefinito.
Qualsiasi regolazione delle impostazioni DIP ha effetto solo dopo che il dispositivo è stato sottoposto a un ciclo di alimentazione completo.
Il timer si ripristina automaticamente se l'alimentazione viene nuovamente interrotta durante la fase di conto alla rovescia.

Scenari applicativi per la funzione di ritardo DIP

1. Test batch automatizzato di componenti ottici

I tecnici impostano un ritardo di 1-8 minuti per riservare tempo sufficiente per la calibrazione dello strumento, il campionamento dei dati e il ripristino dell'apparecchiatura senza una commutazione imprevista del percorso ottico durante il test.

2. Ripristino dopo guasto di rete in più fasi
Per le reti in fibra su larga scala con più dispositivi in ​​cascata, le impostazioni di ritardo sfalsate impediscono la commutazione simultanea di massa del percorso ottico che potrebbe innescare picchi di segnale transitori o sbalzi del collegamento.

3. Manutenzione delle apparecchiature in loco
Quando si sostituiscono i ricetrasmettitori ottici o i nodi intermedi, i tecnici impostano un ritardo più lungo per mantenere la connettività di bypass durante la finestra di manutenzione senza riconfigurazione manuale.

4. Sistemi di trasmissione ottica industriale
La commutazione temporizzata stabile evita la frequente commutazione del percorso ottico causata da temporanei cali di potenza negli ambienti di alimentazione difficili di fabbriche, energia e trasporto ferroviario.

Caratteristiche principali

1. Prestazioni ottiche eccellenti
Vanta una perdita di inserzione estremamente bassa e un'attenuazione minima del segnale indotta da lunghezza d'onda/temperatura/polarizzazione, abbinata a un'eccezionale soppressione della diafonia per eliminare l'interferenza del segnale tra i canali in fibra; Le versioni in fibra multimodale e monomodale soddisfano le esigenze di trasmissione del segnale ottico a banda intera.


2. Controllo flessibile del ritardo
Interruttore a levetta DIP multivelocità integrato con modalità di ritardo regolabile da 1 a 8 minuti; le impostazioni predefinite di fabbrica disabilitano la funzione di ritardo per la commutazione istantanea, consentendo tempi di attivazione personalizzati per flussi di lavoro di test ottici automatizzati.


3. Ingresso ridondante a doppia alimentazione

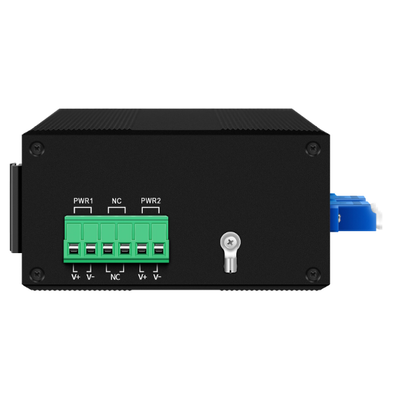

Supporta un ampio accesso alla doppia alimentazione da 12–52 V CC e 110–240 V CA con protezione da inversione di polarità integrata, prevenendo efficacemente che i disallineamenti dell'alimentazione danneggino i componenti ottici ed elettrici interni.


4. Robusta adattabilità industriale
Ampio intervallo di temperature operative da -20°C a 70°C, custodia metallica antipolvere IP40, lunga durata oltre 100 milioni di cicli di commutazione e rapida velocità di commutazione del segnale ≤10ms per un funzionamento industriale continuo a lungo termine.


5. Distribuzione compatta e semplice
Porte in fibra LC standard e connettori di alimentazione per terminali industriali; Il design del montaggio su guida DIN consente di risparmiare spazio nell'armadio ed è perfettamente compatibile con i sistemi di comunicazione in fibra integrati ad alta densità.

Dimensione
